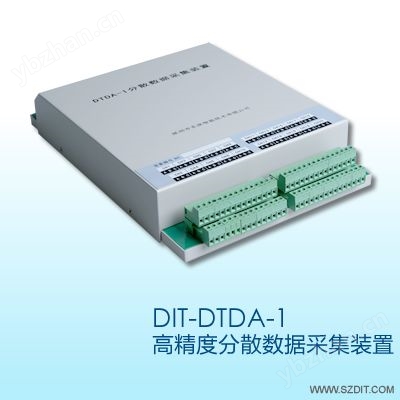

DIT-DTDA-1 高精度分散数据采集装置





    DIT-DTDA-1高精度分散数据采集装置采用24位高精度ADC芯片以及工业级器件，具有高精度、高稳定性、高可靠性的特点，适用于±10V、±1V、±100mV、±10mV类型的电压数据采集及处理，采集精度zui高可≤±0.02%F.S（万分之2），可适用于计量级的测量应用、工业现场的通用高精度实时数据采集，面向的目标是省级或以下级别电网公司实现对全省或地区的热电联产机组的热力负荷数据的实施采集、传输及远程监测
    DIT-DTDA-1具有20个模拟量输入通道、2个串行接口（RS232/RS485）通道。每个模拟量输入通道可采集直流电压输出的传感器信号、并且每个模拟量输入通道可接入任意类型的上述信号。
    DIT-DTDA-1提供丰富的用户设置功能及公式计算功能，可方便用户根据应用场合的需要进行计算，计算公式支持倍率运算、一次运算、二次运算，大大方便了用户的使用，提供RS232/RS485通信，采用对外*开放的ODBUS RTU标准协议，可使用通用的工业组态软件进行通讯。





1.        数据采集功能：实时采集供热机组锅炉出口过热蒸汽的温度、压力、流量，供热机组抽排汽流量及温度、压力参数，热电厂供热出口总管的流量、温度、压力参数，热电机组发电有功功率及发电量，热电厂总的发电有功功率及发电量

2.        数据处理功能：包括量程变换、数据容错、冷端补偿、流量补偿、累积值计算等，根据蒸汽的流量、压力、温度进行焓、熵计算。

3.        数据存储功能：现场采集数据终端具有较强的数据存储功能，在采样周期小于1s，存储周期小于5分钟的情况，数据保存周期不小于3个月。

4.        远程通讯功能：通过以太网、VPN 、GPRS/CDMA通讯将采集的数据传送至电力调度中心。

5.        抗*力指标指标：共模电压≥500V，共模抑制比≥90dB，差模电压≥60V，差模抑制比≥60dB。

6.        采集精度：模拟量输入信号精度≥±0.1%（高电平或电流）、≥±0.2%（低电平），平均*工作时间≥30000小时。

技术参数

1、模拟量输入
   通道数：20路；
   信号类型：直流电压信号；
   直流电压信号量程：±10mV、±100mV、±1000mV、±10V及自动量程；

   测量准确度：
   ±10V：≤±0.02%F.S
   ±1V：≤±0.02%F.S
   ±100mV：≤±0.05%F.S
   ±10mV：≤±0.1%F.S

   采样时间：每个通道≤250ms；
   通道隔离电压：400V（峰峰值）。
   隔离电压：
   通道间≥400V（峰峰值）
   开关量输出开路≥400V（峰峰值）
   开出与系统之间≥1000V。

2、通信接口
   1个RS232用于本地通信，采用MODBUS标准协议；
   1个RS485通讯接口与现场仪表连接；
   通信接口与系统之间隔离电压≥1000V。

3、其他指标
   供电电源：85～264VAC，频率50～60Hz；
   运行温度：－20℃～60℃；
   湿度：相对湿度≤95%（带有防护外壳）；
   防护等级：IP55（带有防护外壳）；
   可靠性指标：MTBF≥30000Hr。

4、极限参数指标
   模拟信号通道：zui大连续过电压≤40V；
   隔离电压：交流输入与系统之间：3000Vl
