产品简介在线询价

是一种小型化插装式结构的运算器。它将输入信号进行数学运算(开方、加减、乘除、比值等)后，转换为隔离的1～5V或4～20mA信号输出。带有一路串行通讯输出，多种通讯接口可选择。

智能数学运算器产品详情

智能数学运算器将输入信号进行数学运算（开方、加减、乘除、比值等）后，转换为隔离的1～5V或4～20mA信号输出,是一种小型化插装式结构的运算器。
带有一路串行通讯输出，多种通讯接口可选择。通讯输出与主机隔离。
全智能、数字化、可编程；
环境温度、零点、满幅自动补偿；
*的稳定性，确保准确度多年不变；
电源、输入、输出、双回路间高隔离度；
符合国际电工委员会IEC61000相关抗电磁干扰标准。

主要技术参数

系统传输准确度：±0.5%×F.S（可订制±0.2%）
输入阻抗：电流—100Ω；电压—500KΩ
电流输出允许外接的负载阻抗：4～20mA≤350Ω；0～10mA≤700Ω
电压输出时的内部阻抗：250Ω
输入、输出、电源、通讯之间绝缘阻抗：不小于100MΩ
输入/输出/电源/通讯/双回路之间绝缘强度：直流DC2000V/分钟，交流AC1500V/分钟
输入信号故障时的输出状态设置：输出状态有跟随方式、报警方式、保持方式三种状态可设置。
通讯接口：RS485
通讯协议：标准MODBUS协议
通讯距离：RS485—节点数（不加中继时），距离≤1000米（波特率9600bps时）
编程及校准：现场手持式中文编程器—可对本仪表进行功能编程及计量校准，大屏幕全中文菜单，功能齐全，操作方便；简易型编程器—单行液晶菜单操作，可在现场对仪表进行功能设置，使用及携带灵活，由于本产品采用数字化结构，并采取了环境温度自补偿、零点自动校准等*技术，因此可长年保证准确度在规定范围内，无需频繁校准。
面板指示：PWR-电源指示灯（绿色）；ALM-输入信号报警指示灯（红色）；输入信号故障时闪烁；输入信号超量程时长亮。
工作环境：安装位置不得有强烈振动，以及来自信号端、电源端及空间不得超过IEC61000-4-4-1995中第三类工业现场电磁干扰的强度，并使用环境中不得有对金属、塑料件起严重腐蚀作用的有害物质。
温度漂移：＜0.005％F.S/℃
工作环境温度：-10—+55℃
供电电源：直流，DC24V±10%；交流，AC95～265V
输入功率：0.9～1.8W（与型号有关）

数学模型

加减运算：S0=AS1±BS2                              注1：S0—输出信号；
乘法运算：S0=AS1×BS2                                     S1、S2—输入信号；
除法运算：S0=AS1÷BS2                                     CUT—小信号切除点（0～100%）；
乘法运算：S0=AS1×BS2                                     A、B—系数
计算精度：±0.5%FS±1字或±0.2%FS±1字
运算周期：0.4秒

外形尺寸/安装方法

外形尺寸：宽×高×深：22.5×100×115mm
安装方法：35mm导轨式安装，装时请注意垂直安装，以利于仪表内部热量散发

外形尺寸图

垂直安装示意图

HD系列智能数学运算器型谱表

型号									说明
HD-WP-202Q	-□	-□	□	-□	□	-□	-□	-□	双路数学运算器
运算功能	□								A：加法运算 B：减法运算 C：乘法运算 D：除法运算
*路输出类型	□								见输出类型表
第二路输出类型	□								见输出类型表
*路输入类型	□								见输入类型表
第二路输入类型	□								见输入类型表
变送温度范围	□								设置变送输出温度范围
供电方式	T W								AC90～265V（开关电源） DC24V（开关电源）
测量精度								B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

输出类型表

输出代码	功能	输出代码	功能
1	输出为1～5V输出	6	RS-485通讯
2	输出为4～20mA	7	特殊规格
3	继电器报警输出	0	无输出

★ 输入类型：（特殊型号或要求的，请提供分度号或参考标准，定货时说明）
　　直流电流：0～10mA、4～20mA
　　直流电流：0～5V，1～5V

选型举例

HD-WP-202Q-A-20-（4-20mA）-W-B；
含义：加法运算器，二路4-20mA输入，一路4-20mA变送输出，输出对应量程0-1000,DC24V供电，测量精度0.2％FS。

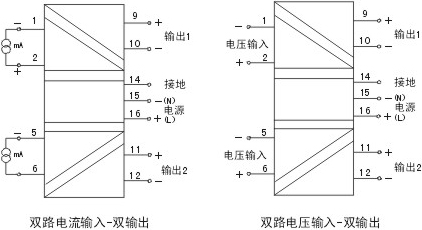

接线图

● 特别注意：220V供电产品的电源线接入电源端子L、N之间，L接相线，N接零线。
