UT100K 超声波放电泄漏检测仪

超声波放电泄漏检测仪型号：UT100K

基本原理
超声波放电从物理学可以知道，气体总是由高气压流向低气压。当压差只出现于小孔时，气体产生的紊流将在小孔处产生超声波。
利用此原理，使用超声波检漏仪可以精确定位气体泄漏点
特性
超声波泄露检知器用于定位气体或空气泄漏时产生的超声波音源的位置。泄露程度可由面板上的弧形状LED显示，并可由内部声音蜂鸣或外部耳机（可选件）指示出来。
超声波放电泄漏检测仪
泄露灵敏指示LED条状指示面板，音调。
（LED指示仅是弧形测量，音调是将接收到的超声波频率除以32）
频率响应20KHz — 100KHz
zui小泄露参见8页（图4）
电源DC9V碱性或高能
电源消耗DC17mA
操作温度0℃ — 50℃
操作湿度zui大80%
重量约260g（包括电池）
尺寸HWD 255×70×28mm

超声波放电
面板描述
各种附件
1） 带塑料管橡胶瓶状插头
该附件用来扩展传感器插座，可用来获取那些需要连接紧密或危险难以接触的音源的声音，并可消除背景噪音。图2
2） 1/2吋PVC管
该连接管用于消除音源到检测头之间的噪音，并使操作者远离危险部位。
超声波放电测量步骤
（1） 插入耳机（可选附件）到耳机插孔“Earphone Jack”
（2） 按下电池测试按钮“Battery Test Button”检查电池电量, “BAT OK” 指示灯将会点亮，否则就要更换电池。
（3） 在整个测量过程中都要保持按下“Power Button”按钮。
（4） 将灵敏度设定转盘转到“HIGH”位置。（注意此时“Power Down”键仍保持按下状态）
（5） 以各种角度、部位接近被测物体，此过程中音调及LED显示都会有变化。
（6） 当音调声音zui大和LED显示zui大时就可试着找出泄漏点。
（当LEDzui右边的灯点亮时，表示在当前灵敏度下已达到zui大值。）
（7） 改变灵敏度设定盘到一个较低位置，再重复步骤6
（8） 重复步骤6、7直到找到泄露源位置。
测量注意事项
（1） 如果背景噪声较大，可以将检测器嘴裹住。此时可以使用附件（带塑料管橡胶瓶状
插头和1/2吋PVC管）
（2） 在非常嘈杂环境，推荐使用耳机（可选附件），这样可以把超声波转换为人耳可听到的声音。
（3） 不要将该检测器用于检测 气体泄露。为安全起见，不要将检测器接近 气体环境。
应用
（1） 冰箱空调系统泄露
仪器可以检测冰箱真空或压力型泄露和空调系统安装时的泄露。当制冷剂泄漏时泄漏处会产生超声波，利用检测器可以准确找出泄露位置。
（2） 供热系统泄露
（3） 蒸汽传输系统泄露
（4） 压缩空气泄露
（5） 轮胎和管道泄漏
（6） 引擎密封
（7） 电弧
电弧会产生丰富带宽的超声波因此也可被检测。
（8） 耐压检测
（9） 烘干系统
使用检测器+超声波发生器
（1）房门及窗户封密检查
（2） 屋顶漏水
（3）水沟管道甄别
（4） 房门密封
（5）驾驶室防风
电池更换
（1） 按下电池测试按钮“Battery Test Button”检查电池电量, “BAT OK” 指示灯将会点亮
否则就要更换电池。
（2） 打开后背的电池盖，取出旧电池，换上9V新电池。
zui小流速图

     超声波放电/泄漏检测仪它使用*外差法（Heterodyning）将这些超声波讯号转换为音频信号，让使用者透过耳机来听到这些声音，并于面板上看到强度指示。外差法原理就像是收音机，可将信号准确地转换成声音，让人们容易地辨认及了解。使用超声波技术的优点就是容易理解、方便，超声波是一高频短波信号，此声波是不被人耳所直接听见，当我们透过超声波检测仪可*侦测到这些声音，可用于定位查找气体或空气泄漏、电气故障时产生的超声波音源的位置。泄漏程度可由面板上的弧形状LED显示，并可由内部声音蜂鸣或外部耳机指示出来。
其特性有以下优点：
1. 超声波具有方向性。2. 超声波很容易作阻隔或遮蔽。3. 超声波仪器能使用于噪音环境。4. 超声波的变化可预知潜在的问题。5. 超声波仪器操作容易。
基本原理：
是什么导致产生泄漏超声波信号？
  当气体在压力状态通过泄漏点，是从侧向低压侧移动。当通过泄漏点，产生湍流。这个湍流有很强的超声波组分，因为通过泄漏点时超声波信号是zui强的，所以它可被耳机听到并同样在仪表显示看到强度增益。一般地，泄漏越大，超声程度越高，这些信号的探测通常是相当简单的。
加压系统或真空系统泄漏可被同样的方式找到，的区别在于真空泄漏的湍流会出现在真空室，压力泄漏是在大气中产生的。基于这个原因，声音强度会低于压力泄漏。同样，电气放电故障发生时，会在故障处发射大量超声波组分的信号，因此利用超声波检测仪可以快速便捷地探测电气放电状况。
什么样的气体泄漏将被超声波检测出来？
一般来说任何气体，包括空气，通过泄漏点时它们都将产生超声波泄漏信号。
超声波检测典型应用：
电气火灾放电隐患检测，检测带电体对地（外壳）火花放电现象，绝缘子、套管、火花放电探测，探测各种电气连接点、绝缘子、套管、电缆终端头、箱体等处的火花放电及其他异常声音，测量配电箱柜内火花放电声音和位置，探测导线接头、导线与设备或器具的接线端子打火放电现象，检侧低压断路器、低压隔离开关、刀开关、熔断器组合电器、防火用漏电保护器等各接线端子打火放电现象，检测各种电气设备的火花放电现象，气体泄漏、密封检查、压力和真空检漏，电气局部或电弧放电检测。

如何利用超声波检测技术对泄漏故障进行检测？
超声波泄漏检测的运用是非常广泛的，感测泄漏产生的超声信号，超声波检测仪可被用于寻找任何气体种类的压力系统泄漏。这在饱和气体的，各种气体组分的，加压容器，或真空存在的区域都是特别有利的，既然设备可被在线测试，利用超声波检测同样改善了时效性和便利性。
在泄漏期间，流体（液体或气体）从侧向低压侧移动，当它通过泄漏点，将产生湍流。这个湍流有很强的超声波组分，它可被耳机听到并在仪表显示上看到强度指示，一般地，泄漏越大，超声程度越高。

如何利用超声波检测技术对电气系统进行检测？
超声波放电/泄漏检测仪可以探测到以下三种基本电气问题：
1．电弧：电力流经空间时导致电弧发生，闪电就是一个很好的例子。
2．电晕：对电气导体的电压，如天线或输电线路，当超过阈值时，周围的空气开始电离，形成一个蓝色或紫色光辉。
3．电痕：通常被称作“小电弧”，通过受损的绝缘线路逸出。这种现象经常被作为电弧放电的初期参考，并据此追踪绝缘破坏的路径来源。
电弧，漏电和电晕都将形成电离而干扰周围的空气分子，当电流从线路逸出时或是在连接部位间隙上跳跃通过时，围绕它周围的空气分子被扰乱从而产生超声波信号。检测仪通过编译它接收到的高频噪音，并通过外差法降低到可听音范围。当信号的强度在仪表中被观察到时，每种发射的特定音质可在耳机中听到。因此使用者利用检测仪进行检查时，可以探测到这种超声波信号。多数时候，电气设备应该是静默的，虽然一些情况会有持续的嗡嗡声和稳定的机械噪音。这不应该与电气放电产生的不规则的，煎炸样的，不均衡的和劈啪声混淆。使用者通常会收听到一连窜的声或"油炸"的声音。在其它情况下。将会听到一种“嗡嗡叫”的嘈杂声音。
本质上，正如一般的泄漏检测，在高灵敏度水平开始对检测区域进行扫描。要决定超声发射的位置，降低灵敏度并跟踪zui响声音点，如果不可能打开柜门和盖板，扫描缝隙和通风槽孔附近，任何潜在的损害性放电应当能被探测到。
附件介绍：
A．橡胶插头与挠性塑料软管——该附件用来扩展传感器插座，可用来获取那些需要连接紧密或危险难以接触的音源的声音，并可屏蔽消除背景噪音。
B．1/2吋PVC绝缘集音导管——该附件用于消除信号源头到检测仪之间的噪音，并使操作者远离危险部位。
C．泄漏灵敏指示：LED条状指示面板，音调（测量较强信号时LED指示将弧形点亮，音调是将接收到的超声波频率除以32）。
D．噪音隔离耳机——设计用来在嘈杂环境阻挡强烈的环境噪音，使用户可以很容易地收听到来自检测仪的声音信号

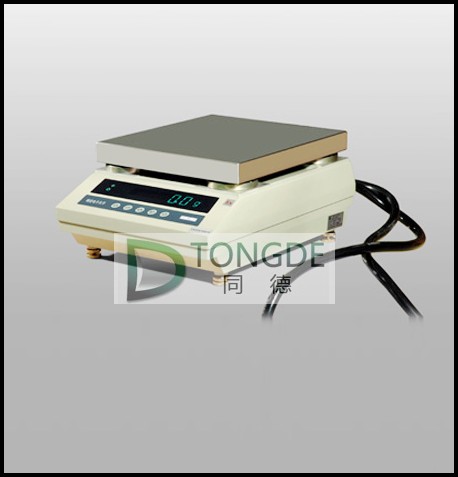

产品名称：隔爆型防爆电子天平 防爆电子天平 产品型号：EX-TCS-220-4

隔爆型防爆电子天平 防爆电子天平 型号：EX-TCS-220-4

产品特点：

隔爆型防爆电子天平，是专为具有和爆燃危险的产品场所开发研制的微电脑控制电子精密称量设备，其防爆标志为dⅡBT4，可在兵器行业火、和火工品制造装配、弹体装药、装配检测称量，航空航天弹箭飞行器具研制以及民用中得到广泛应用。是实现自动、高效、精密、安全测量的*称重计量器具。

性能参数：

腐蚀速度测量仪/腐蚀率检测仪型号：SCMB-2510A

SCMB-2510A腐蚀速度测量仪是即适合实验室试验测量，又适合现场试验的电化学测量仪器。易于携带、操作简便、测量迅速、显示结果直观等特点，仪器内部置蓄电池，既可以进行手动测量又可将仪器安装在现场进行定时自动测量。


技术指标：
◇ 仪器使用条件：
            温度：0～40℃
        相对湿度：≤80%RH
◇ 输入阻抗：1.5×1012Ω
◇ 腐蚀速度测量范围：4×10-4～10mm/a（电极面积为1cm2）
◇ Ecorr测量范围：±800mV
◇ 极化电阻Rp测量范围：20Ω～500KΩ
◇ 介质电阻测量范围：10Ω~100 KΩ
◇ 完成一次测量需要时间：2 min
◇ 设置编号范围：0~99
◇ 自动测量时间间隔：10~99 分钟
◇ 数据存储个数：2000组
◇ 误差范围：≤10% （比对标准：挂片，美国398电化学工作站）

系统配置：
◇ 主机：腐蚀速度测量仪1台
◇ 探针及配件：尼龙电化学电极座1支，柱状电化学电极2组
◇ 校验器：1只
◇ 电源及通讯转换：充电器1只
◇ 配线：电源线、通讯线、测试线各1条
◇ 资料：使用手册、合格证、装箱单、软件光盘

应用领域：
☆ 土壤腐蚀评价
☆ 油田、炼油介质的腐蚀测量
☆ 冷却水系统
☆ 缓蚀剂评价
☆ 混凝土环境的腐蚀评价
