西门子PROFIBUS总线连接器，西门子DP接头
西门子DP总线接头西门子DP接头西门子DP连接器

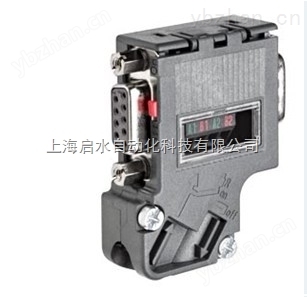

西门子PROFIBUS-DP电缆连接器产品详情

西门子PROFIBUS总线连接器，西门子DP接头

主营：西门子SIMATIC S7系列PLC S7-200 S7-300 S7-400 S7-1200 ET200 人机界面触摸屏变频器MM430 变频器MM420 变频器MM440 6SE70工程变频器 6RA70直流调速装置 SITOP电源电线电缆数控备件伺服电机等工控产品，我们公司在价格上有较大优势,更注重售后服务，欢迎您。

============================================================

上海启水自动化科技有限公司

；吴波

：

------

========================================================

总线接头	6ES7 972-0BA12-0XA0 6ES7 972-0BB12-0XA0 6AG1 972-0BB12-0XA0 ¹⁾	6ES7 972-0BA42-0XA0 6ES7 972-0BB42-0XA0 6AG1 972-0BB42-0XA0 ¹⁾	6ES7 972-0BA30-0XA0 ²⁾
电缆引出线	90° 电缆出线	35° 电缆出线	30° 电缆出线
用于 PLC
S7-200/-300/-400®	• ³⁾	•	•
带有 CM 1241、CM 1242-5 的 S7-1200；CM 1243-5	•
带有 CP 5603 的 S7-mEC	•	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•	•
S5-115U 至 S5-155U	•	•	•
I/O 设备
ET 200M/ET 200B/ET 200L/ET 200S	•	•	•
编程器
PG 720/720C/PG 740/PG 760		•	•
接口
IM 308-C	•	•	•
CP 5431 FMS/DP	•	•	•
CP 342-5/CP 343-5/CP 443-5/IM 467	•	•
CP 5511/CP 5512/CP 5711/CP 5603	•	•	•
CP 561x/CP 562x	•	•
SIMATIC OP
OLM/OBT	•	•
RS 485 中继器	•	•
诊断中继器	•	•

• 适用于以下应用：

1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块

2) 不能将柔性总线电缆与此连接器结合使用，zui大 1.5 Mbps

3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用

总线接头	6ES7 972-0BA52-0XA0 6ES7 972-0BB52-0XA0	6ES7 972-0BA60-0XA0 6ES7 972-0BB60-0XA0	6GK1 500-0FC10	6GK1 500-0EA02
电缆引出线	90° 电缆出线	35° 电缆出线	180° 电缆出线	180° 电缆出线
用于 PLC
S7-200/-300/-400	•	•
带有 CM 1241、CM 1242-5 的 S7-1200；CM 1243-5	•
带有 CP 5603 的 S7-mEC	•	•	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•
S5-115U 至 S5-155U	•	•
I/O 设备
ET 200M/ET 200B/ET 200L/ET 200S	•	•
编程器
PG 720/720C/PG 740/PG 760			•	•
接口
IM 308-C	•	•
CP 5431® FMS/DP	•	•
CP 342-5/CP 343-5/CP 443-5/IM 467	•	•
CP 5511/CP 5512/CP 5711/CP 5603	•	•	•	•
CP 561x/CP 562x			•	•
SIMATIC OP			•	•
OLM/OBT	•	•	•	•
RS 485 中继器	•	•
诊断中继器	•	•

• 适用于以下应用：

Technical Specifications

总线接头	6ES7 972-0BA12-0XA0 6ES7 972-0BB12-0XA0 6AG1 972-0BB12-0XA0 ¹⁾	6ES7 972-0BA41-0XA0 6ES7 972-0BB41-0XA0 6AG1 972-0BB41-0XA0 ¹⁾	6ES7 972-0BA30-0XA0 ²⁾
电缆引出线	90° 电缆出线	35° 电缆出线	30° 电缆出线
传输速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 至 1500 KB/S
端接电阻	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的	无端接电阻， *不能用于总线上的个或zui后一个设备**
接口
PROFIBUS 站	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座
PROFIBUS 总线电缆	4 个端子板，用于截面积zui大为 1.5 mm²的导线	4 个端子板，用于截面积zui大为 1.5 mm²的导线	4 个绝缘刺破连接件，适用于 0.644 ± 0.040 mm2 的导线
快速连接绝缘位移	X	X	√
电源（必须来自数据终端设备）	4.75 - 5.25 VDC	4.75 - 5.25 VDC	–
电流消耗	zui大 5 mA	zui大 5 mA	–
允许环境条件
工作温度	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃
运输/贮存温度	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C
相对湿度	zui大 75 %，+25℃ 时	zui大 75 %，+25℃ 时	zui大 75 %，+25℃ 时
设计
外形尺寸（W x H x D），[mm]	15.8 x 59 x 35.6	15.8 x 54 x 39.5	15 x 57.6 x 39.45
重量	大约 40 g	大约 40 g	大约 30 g
编程器接口	0BA12：no; 0BB12:√	0BA41:无；0BB41；√	X
防护等级	IP20	IP20	IP20
UL 认证	√	√	√
用于 PLC
S7-200/-300/-400®	• ³⁾	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•	•
S5-115U 至 S5-155U	•	•	•
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S	•	•	•
编程器
PG 720/720C/PG 740/PG 760		•	•
接口
IM 308-C	•	•	•
CP 5431 FMS/DP	•	•	•
CP 342-5	•	•
CP 343-5	•	•
CP 443-5	•	•
IM 467	•	•
CP 5511/CP 5512/CP 5611/CP 5613/CP 5614	•	•
SIMATIC OP
OLM/OBT	•	•
RS 485 转发器	•	•	•

• 适合于应用

1) 适用于宽温度范围（-25 °C 至 +60 °C）并具有优异防恶劣环境性能（覆膜涂层）的 SIPLUS 模块

2)软总线电缆不适用于这种接头

3) S7-400:
当 DP 接口占用时，不能使用 MPI/DP 接口；
在分配了 IFM2 接口时，不能与 IFM1 接口结合使用

总线接头	6ES7 972-0BA52-0XA0 6ES7 972-0BB52-0XA0	6ES7 972-0BA60-0XA0 6ES7 972-0BB60-0XA0	6GK1 500-0FC10	6GK1 500-0EA02
电缆引出线	90° 电缆出线	35° 电缆出线	180° 电缆出线	180° 电缆出线
传输速率	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s	9.6 Kbit/s 到 12 Mbit/s
端接电阻	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的。通过 FastConnect 系统的绝缘刺破技术进行连接	集成电阻器组合和隔离器的功能可使用一个滑触开关选择：如果连接有电阻器，则引出总线是断开的
接口
PROFIBUS 站	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座	9 针 Sub-D 插座
PROFIBUS 总线电缆	所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆（FC 过程电缆除外）	所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆（FC 过程电缆除外）	所有设备的 4 个绝缘穿刺连接部件 FastConnect PROFIBUS 电缆（FC 过程电缆除外）	4 个端子板用于 zui大 1.5 mm²的布线
快速连接绝缘位移	√	√	√	X
电源（必须来自数据终端设备）	4.75 - 5.25 VDC	4.75 - 5.25 VDC	4.75 - 5.25 VDC	4.75 - 5.25 VDC
电流消耗	zui大 5 mA	zui大 5 mA	zui大 5 mA	zui大 5 mA
允许环境条件
工作温度	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃	0℃ - +60℃
运输/贮存温度	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C	–25 °C - +80 °C
相对湿度	zui大 75 %，+25℃ 时	zui大 75 %，+25℃ 时	zui大 75 %，+25℃ 时	zui大 75 %，+25℃ 时
设计
外形尺寸（W x H x D），[mm]	15.8 x 59 x 35.6	15.8 x 54 x 39.5	16 x 67 x 34.3	15 x 57 x 39
重量	大约 50 g	大约 50 g	大约 40 g	大约 100 g
编程器接口	0BA52:X；0BB52：√	0BA60：X；0BB60：√	X	X
防护等级	IP20	IP20	IP20	IP20
UL 认证	√	√	√	X
用于 PLC
S7-200/-300/-400	•	•
C7-633 DP, C7-634 DP, C7-635, C7-636	•	•
S5-115U 至 S5-155U	•	•
I/O 站
ET 200M/ET 200B/ET 200L/ET 200S	•	•
编程器
PG 720/720C/PG 740/PG 760			•	•
接口
IM 308-C	•	•
CP 5431® FMS/DP	•	•
CP 342-5/ CP 343-5/ CP 443-5	•	•
IM 467	•	•
CP 5511/CP 5512/CP 5611/CP 5613 2/CP 5614 A2			•	•
SIMATIC OP			•	•
OLM/OBT	•	•	•	•
RS 485 转发器	•	•

• 适合于应用

Dimensional drawings
