用途与特点

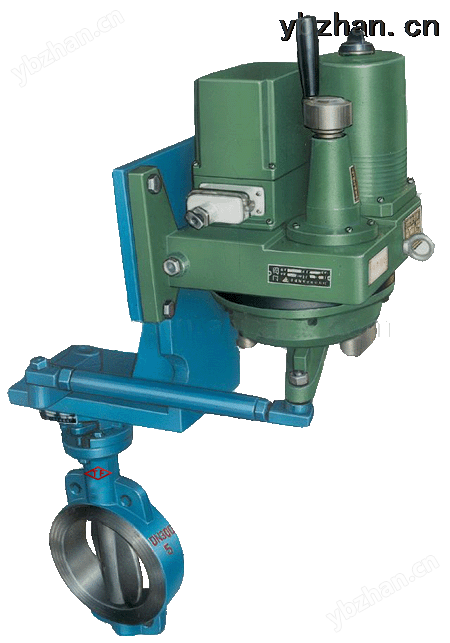

ZDRW型电子式电动调节蝶阀由电子式电动执行器和普通蝶阀组成。它接受调节仪表发出的模拟量控制信号,进行自动调节。实现工艺管道中气体、液体的流动状态调节控制。
本系列调节蝶阀带有手动操作机构,在断电源情况下,根据需要可由手动操作来完成阀门的开、关调节。执行机构内有伺服系统,无需另配伺服放大器,只配DC4~20mA或(DC1~5V)输入信号及AC220V交流单相电源线即可控制运转,连线极为简单。该产品具有结构简单、操作方便、流通能力大、调节精度高的优点,可广泛应用于冶金、石油、电力、化工、船舶及排水工程等工业部门。
采用标准
1、 质量保证:ISO9001-2000
2、 设计:参照GB12338
3、 结构长度:参照GB12221-89
4、 法兰标准:JB/T79.1-94;GB/T9119-2000;ANSI;JIS;DIN及其它标准
5、 测试标准:GB/T4213-92;API598
技术参数与性能
表1
项 目 | ZDRW系列蝶阀 |
阀体、阀板材料 | ZG1Cr18Ni9Ti;WCB |
阀轴材料 | 2Cr13;ICr18Ni9Ti |
公称通径 DN | 100~1000mm |
公称压力 PN | 0.25、0.6、1.0MPa |
控制信号 | DC 4~20mA或DC 1~5V |
输出信号 | DC 4~20mA和DC 1~5V选择或同时输出 |
电源 | AC 220V 50HZ |
使用温度 | -29℃~600℃ |
阀板转角 | 0~70°;0~90° |
基本误差 | ±2% |
回差 | 2% |
死区 | 0.8% |
泄漏量 | 1、≤2.5%Kv;2、≤0.5%Kv; |
作用型式 | a.电开式为(K) b. 电关式为(B) |
配用执行机构 | 见表2 |
电线引出口 | 2-M20X1.5(G1/2) |
工作环境条件 | 温度:-10~+60℃ b.相对湿度:≤95% c.大气压力:86~106KPa |
连接法兰 | JB79.1-94;GB/T9119-2000 |
订购顺知
1.翔益阀门所有产品质保时间为:客户正式安装使用12个月之内或产品出厂18个月之内。
2.感谢您访问我们的【http://www.zhnfm。。com/翔益阀门有限公司欢迎您】
3.如有任何疑问.您可以致电:【】,我们一定会尽心尽力为您提供优质的服务
4.当运用的场合非常重要或环境比较复杂时,请您尽量供应描绘图纸和详细参数,由我们的阀门工程师为您审理把,
5如有任何疑问.您可以致电给我们,我们一定会竭尽全力为您供应优质的效力。
">电动高温蝶阀性能特点:
公称压力:0.25MPa
额定转角:0~90°
普通型泄漏率:≤3% 后座型低泄漏:≤1%
工作温度:P9 t≤950℃;P8 t≤850℃;P7 t≤750℃;P6 t≤950℃;
P5 t≤550℃;P4 t≤450℃; P3 t≤350℃; P2 t≤250℃;
调节型:
电压:220V 380VAC
输入信号:0-10(4-20)mA.DC
两开关型:(配电动装置)
适用介质:高温烟气或其它含尘高温气体
http://www.zhnfm。。com/content/?793.html DS943H双向压蝶阀
http://www.zhnfm。。com/content/?792.html 电动通风蝶阀
http://www.zhnfm。。com/content/?791.html D943W电动不锈钢蝶阀
http://www.zhnfm。。com/content/?664.html 电动三偏心对夹蝶阀
http://www.zhnfm。。com/content/?663.html 电动对夹软密封蝶阀
http://www.zhnfm。。com/content/?662.html D941H电动防爆硬密封蝶阀
电动高温蝶阀技术
电动高温蝶阀用于催化裂化装置能量烟气回收系统, 装置的正常操作温度680 ℃, 允许zui高连续使用温度720 ℃, zui高超温800 ℃,输送含有催化剂颗粒的再生烟气介质。由于介质对阀门冲刷强烈, 为防止阀体壁厚因冲刷减薄而失效, 阀体内大面积堆焊硬质合金,阀体极易产生变形和开裂,堆焊难度较大。因为系统温度较高, 金属材料在高温中机械性能急剧下降, 阀门应选用耐高温材料。为防止阀门泄漏超标, 引起系统烟机不能正常停车, 从而造成重大事故, 对阀门密封结构及其零件的加工精度要求较高。
电动高温蝶阀阀体由钢板和锻件法兰焊接而成。阀杆为整体锻件结构, 由外部轴承座支撑,并通过二端销连接带动阀瓣转动。2 个半圆阀座前后错开, 与阀瓣呈对称式分布, 结合对称式流线形结构的阀瓣, 使阀门具有良好的流通性能。3 组填料密封, 外加密封剂和吹扫二道辅助密封组成了高可靠性阀杆填料密封系统
http://www.zhnfm。。com/content/?878.html ZDRW电动调节蝶阀
http://www.zhnfm。。com/content/?877.html ZDJW电动通风蝶阀
http://www.zhnfm。。com/content/?857.html 电动真空蝶阀
http://www.zhnfm。。com/content/?856.html D971F46电动衬氟蝶阀
电动高温蝶阀为了满足高温的要求,必需要满足以下几方面的要求:
1、阀体材料
阀门设计执行标准为ASMEB16134 。按该标准中的压力- 温度表计算得到的阀门常温下的压力等级数, 就是设计基准, 并以此来计算zui小壁厚。在设计过程中, 阀体材料也选ASME B16134 标准规定的材料, 并且材料的适用温度高于阀门工况zui高温度。经过查阅了大量国内外类似工况的阀门设备材料使用情况, 结合对高温材料的使用经验, 选择了性价比较高的304H 作为阀体材料。此材料可减小蠕变对材料的影响。
2、阀杆材料
根据高温强度估算, 奥氏体钢在704 ℃的高温工况下, 强度降低6415 %以上, 如果采用加大阀杆直径提高其强度的方法, 则超出阀门结构要求, 因此奥氏体钢不适宜做阀杆材料。lnconel X - 750 在704 ℃的高温工况时, 强度降低4113 % , 但强度值还很大(表1) 。根据屈服强度,并考虑持久强度计算得到的阀杆直径, 符合阀门结构要求, 因此阀杆材料选用lnconel X - 750 。
http://www.zhnfm。。com/content/?661.html D971F46-10衬氟电动蝶阀
http://www.zhnfm。。com/content/?660.html D941不锈钢通风电动蝶阀
http://www.zhnfm。。com/content/?659.html D971V塑料电动蝶阀
http://www.zhnfm。。com/content/?658.html 法兰电动蝶阀
http://www.zhnfm。。com/content/?657.html 软密封法兰电动蝶阀
http://www.zhnfm。。com/content/?656.html 电动硬密封蝶阀
http://www.zhnfm。。com/content/?655.html D941X中线法兰电动蝶阀
3、阀体zui小壁厚计算是为了保证阀门的压力边界完整。zui小壁厚采用规则法计算, 计算标准按 ASME B16134 , 在选择压力- 温度额定值时, 有2种磅级选择法。一种是选择标准磅级, 计算得到的zui小壁厚比较大, 比较安全。另一种是选择特殊磅级, 计算得到的zui小壁厚比标准磅级小, 但无损检测要求较严。根据高温工况的设计经验, 选择了这二种磅级的组合形式, 即在计算zui小壁厚的压力-温度额定值时, 选用标准磅级, 而阀体的无损检测要求按特殊磅级。 阀门泄漏率要求为zui大流量的0167 % , 当泄漏超标就会引起系统烟机不能正常停车, 从而造成重大事故。普通烟气蝶阀阀体通道内没有阀座, 阀瓣仅起调节烟气介质流量的作用, 不起密封作用(图2) 。根据性能要求, 大口径高温蝶阀设有阀瓣和阀座密封副, 对阀门的流通性能、密封可靠性和启闭力矩3 个方面进行了设计研究。首先按常规蝶阀设计了密封副(图3) , 此形式密封可靠, 虽然阀瓣旋转中心与密封面存在偏心力矩, 使启闭力矩增大, 但经过计算, 力矩也在可以接受的范围之内。此结构的缺点是流通性能差, 不能满足全开截面积的设计要求。经过反复设计、修改和计算,完成了对开式阀座密封副设计(图4) , 该阀座是2个半圆阀座, 它们前后错开与阀瓣呈对称式分布,使得阀瓣能够设计成对称式流线形结构, 使阀门具有良好的流通性能, 从而满足了全开截面积要求和全开Cv 值要求。由于阀瓣结构对称, 所以启闭力矩较小。虽然其密封面某一处可能有泄漏现象, 但只要合理控制阀瓣和阀座的尺寸精度、形位公差和二者之间的装配误差, 就能有效控制泄漏率在合格范围之内。
4、高温填料填料选用柔性石墨。其在空气中氧化温度为450 ℃, 并在此温度下每24h 后质量减轻1 %。温度越高, 质量减轻得越多,氧化现象越严重。柔性石墨填料zui高使用温度为650 ℃, 且仅用于非氧化介质。考虑到填料在填料函内处于压紧密封状态,只有一部分与空气接触, 有资料介绍处于这种状态的填料使用温度可达816 ℃。
电动高温蝶阀的研制, 主要是解决阀体主体材料的选用、蝶阀密封副结构及阀杆密封结 构的设计等问题, 并通过试验选取了超高温填料,为石化行业催化裂化装置系统用阀门的设计和制造。 本文来源
