扭矩扳手NB系列/NBU系列/CNB系列
CNB数显扭矩扳手采用应变式测量原理和集成电路数字化处理技术，应用人机工学外观和流线造型，使产品整体性能优化、合理。可以定量地向螺纹紧固件施加紧固力矩，并以数字的形式显示紧固件力矩的大小。

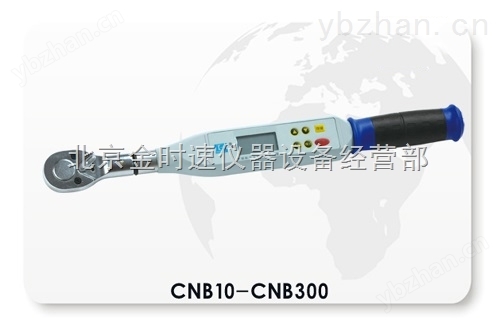

数显扭矩扳手（精度等级±1%）CNB系列
■ CNB数显扭矩扳手采用应变式测量原理和集成电路数字化处理技术，应用人机工学外观和流线造型，使产品整体性能优化、合理。可以定量地向螺纹紧固件施加紧固力矩，并以数字的形式显示紧固件力矩的大小。
■ 该产品示值准确、性能稳定、可靠性高、寿命长、耗电量小，具有双向使用功能和峰值模式存储300组在线检测扭矩值功能，使用十分方便。
序号 | 型号 | 扭矩范围 | 分度值 | 方榫公称尺寸（in） | 有效力臂 （mm） | 总长（mm） | 重量（Kg） | |||
N.m | Ibf.ft | Ibf.in | N.m Ibf.ft | Ibf.in | ||||||
1 | CNB10 | 2-10 | 1.47-7.38 | 17.7-88.5 | 0.01 | 0.1 | 3/8" | 283 | 360 | 0.75 |
2 | CNB20 | 4-20 | 2.9-14.7 | 35.4-177 | 0.01 | 0.1 | 3/8" | 283 | 360 | 0.75 |
3 | CNB50 | 10-50 | 7.4-36.9 | 88.5-442.5 | 0.01 | 0.1 | 3/8" | 283 | 360 | 0.80 |
4 | CNB100 | 20-100 | 14.7-73.8 | 177-885 | 0.1 | 1 | 1/2" | 330 | 412 | 1.10 |
5 | CNB200 | 40-200 | 29.5-147.5 | 354-1770 | 0.1 | 1 | 1/2" | 400 | 485 | 1.40 |
6 | CNB300 | 60-300 | 44-221 | 530-2655 | 0.1 | 1 | 3/4" | 500 | 588 | 1.70 |
7 | CNB500 | 100-500 | 74-369 | 885-4425 | 0.1 | 1 | 3/4" | 710 | 789 | 3.45 |
8 | CNB800 | 160-800 | 117-590 | 1416-7080 | 0.1 | 1 | 3/4" | 800 | 896 | 7.50 |
9 | CNB1000 | 200-1000 | 147-738 | 1770-8850 | 1 | 1 | 1" | 900 | 1045 | 7.50 |
10 | CNB1500 | 300-1500 | 221-1106 | ------- | 1 | ---- | 1" | 1200 | 1350 | 10.2 |
11 | CNB2000 | 400-2000 | 295-1475 | ------- | 1 | ---- | 1" | 1200 | 1350 | 10.2 |
机械式扭矩扳手NB系列
NB 系列扭矩扳手范围从1N.m至3000N.m，预置范围广，扳手头部可根据客户需求更换为开口式。
■ 680N.m以上扳手，套筒采用分体连接，更加关注客户在包装、运输、存放中的需求。
序号 | 型号 | 预置范围 (N.m) | 分度值 (N.m) | 总长 (mm) | 有效力臂(mm) | 重量 (kg) | 方榫尺寸 (in) | 开口头尺寸 (mm) |
L1 | L2 | |||||||
1 | NB-5 | 1-5 | 0.05 | 187 | 120 | 0.18 | 1/4" | 5,5.5,6-22 |
2 | NB-10 | 2-10 | 0.1 | 200 | 140 | 0.20 | 3/8" | 8.9,10-24 |
3 | NB-22.5G | 5-22.5 | 0.25 | 255 | 190 | 0.3 | 3/8" | |
4 | NB-25 | 5-25 | 0.25 | 225 | 165 | 5 | 3/8" |
序号 | 型号 | 预置范围 (N.m) | 分度值 (N.m) | 总长 (mm) | 有效力臂(mm) | 重量 (kg) | 方榫尺寸 (in) | 开口头尺寸 (mm) |
L1 | L2 | |||||||
5 | NB-50G | 10-50 | 0.5 | 307 | 240 | 0.45 | 3/8" | 8.9,10-24 |
6 | NB-100G | 20-100 | 1 | 420 | 350 | 0.84 | 1/2" | 12,13,14-26 |
7 | NB-180G | 40-180 | 1 | 530 | 430 | 1.48 | 1/2" | |
8 | NB-200 | 40-200 | 1 | 580 | 480 | 1.73 | 1/2" | 15,16,17-36 |
9 | NB-230G | 50-230 | 1 | 670 | 580 | 1.85 | 1/2" | |
10 | NB-300B | 60-300 | 1.5 | 680 | 575 | 2.6 | 3/4" | |
11 | NB-400G | 80-400 | 2 | 890 | 788 | 3.7 | 3/4" | 24,25,26-32,34, 36,38,41,46 |
12 | NB-400B | 80-400 | 2 | 780 | 675 | 3.18 | 3/4" | |
13 | NB-500B | 100-500 | 2.5 | 890 | 788 | 3.3 | 3/4" | |
14 | NB-680G | 160-680 | 4 | 1098 | 990 | 6.8 | 3/4" |
序号 | 型号 | 预置范围 (N.m) | 分度值 (N.m) | 总长 (mm) | 有效力臂(mm) | 重量 (kg) | 方榫尺寸 (in) | 开口头尺寸 (mm) |
L1 | L2 | |||||||
15 | NB-760 | 160-760 | 4 | 1098 | 990 | 6.8 | 3/4" | 24,25,26-32,34, 36,38,41,46 |
16 | NB-1000 | 300-1000 | 5 | 1300 | 1180 | 7.6 | 1" | |
17 | NB-1200 | 400-1200 | 8 | 1530 | 1410 | 8.5 | 1" | 36,38,41,46,50, 55,60,65,70,75 |
18 | NB-1500 | 450-1500 | 7.5 | 1300 | 1180 | 7.8 | 1" | |
19 | NB-2000 | 750-2000 | 12.5 | 1830 | 1710 | 13 | 1" | |
20 | NB-2000A | 720-2000 | 16 | 1320 | 1200 | 7.6 | 1" |
序号 | 型号 | 扭矩范围 (N.m) | 分度值 (N.m) | 总长 (mm) | 有效力臂 (mm) | 重量 (kg) | 方榫公称 尺寸 (in) | 开口头尺寸 (mm) |
L1 | L2 | |||||||
21 | NB-3000A | 1000-3000 | 10 | 1500 | 1368 | 25 | 1" | 36,38,41,46,50, 55,60,65,70,75 |
22 | NB-3000B | 1000-3000 | 10 | 1600 | 1447 | 16 | 1-1/2'' |
* 根据客户要求，产品可调试±3%级精度。
滑转式扭矩扳手NBU系列
NBU系列滑转式扭矩扳手是一种达到预定扭矩自动打滑的定值机械式扭矩扳手。
1、出厂时，可根据客户需求设定扭矩值，可设定扭矩范围1N.m～125N.m；
2、产品示值精度等级：±6%；
3、扳手示值稳定，重复性好，可靠性高，具有橡胶手柄及头部护套，手感舒适。
4、NBU系列扭矩扳手可以有效防止过度拧紧导致的工件或螺钉损伤，更加适合于流水线操作。
型号 | 总长(mm) | 总高(mm) | 方榫(mm) | 可设定扭矩值（N·m） |
NBU5 | 182.5 | 34.3 | 6.3 | 1～5 |
NBU10 | 182.5 | 34.3 | 6.3 | 4～10 |
NBU20 | 214 | 49.5 | 10 | 5～20 |
NBU55 | 323 | 58.5 | 10 | 15～55 |
NBU125 | 464 | 67.3 | 12.5 | 25～125 |
