一 、概述：

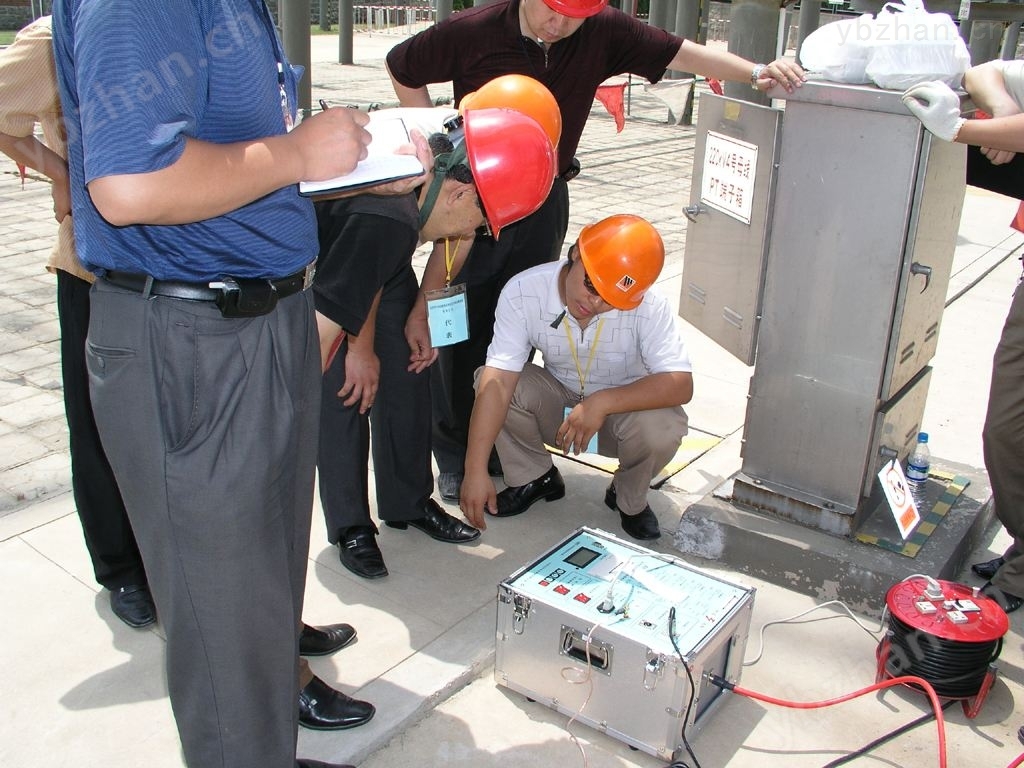

全自动变频抗干扰介质损耗测试仪(CTV) (自带CTV自激法测量)是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。
全自动变频抗干扰介质损耗测试仪(CTV) (自带CTV自激法测量)同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
全自动变频抗干扰介质损耗测试仪(CTV) (自带CTV自激法测量)可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
本仪器设有以下保护功能：
·高压短路保护
·CVT过压保护
·仪器接地不好保护
工作原理
在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
工作原理
启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。
主要技术参数
1、高压输出： 0.5 ～10kV，
每一档增加500V，共有二十档，容 量：1500VA
2、准 确 度： tgδ: ±(读数*1.5%+0.04%)
Cx: ±(读数*1.5%+5PF)
3、分 辨 率： tgδ：0.01％ Cx：1pF
4、测量范围： 0.01% ＜ tgδ ＜
3PF＜ Cx ＜ 60000PF
10KV时，Cx ≤30000PF
5KV时，Cx ≤60000PF
5、电 源： AC 220V士10％ 50士1Hz
6、测量方式：a.工频：50Hz
b.异频：45Hz/55Hz 自动变频
7、谐波适应： ≤3％
8、使用条件： -15℃－50℃ 相对湿度＜80%
9、外型尺寸： 460（L）×345（W）×350（H）
10、重 量： 35 kg
