高低温测试箱维修产品说明书

高低温测试箱维修产品说明书

前言

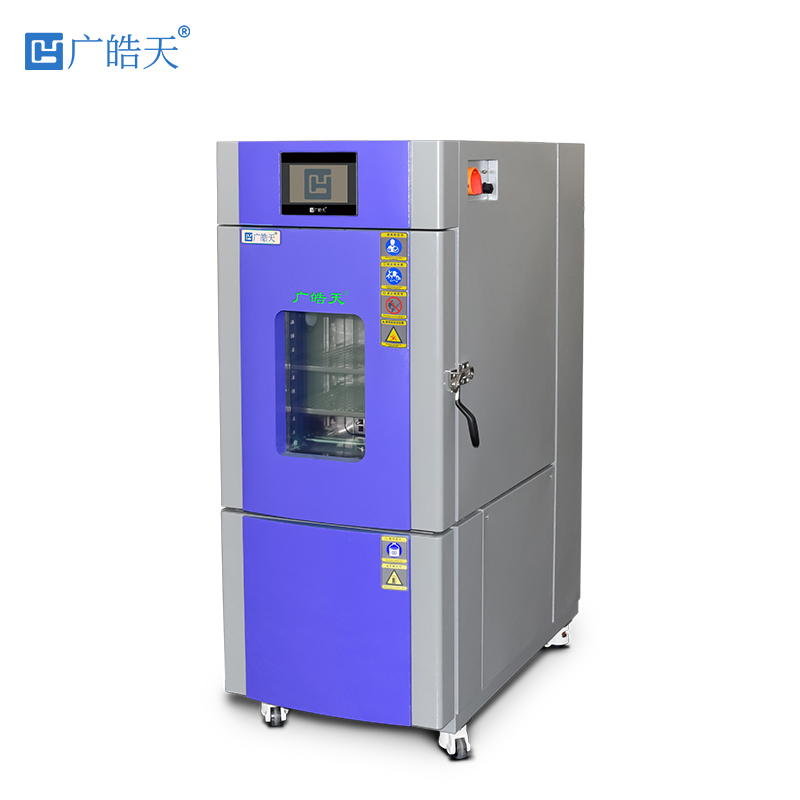

高低温测试箱是环境可靠性试验的核心设备，广泛应用于电子、汽车、航空航天、新能源等领域，用于模拟产品在极-端温度（-70℃至+150℃或更宽范围）下的性能表现。然而，长期运行或操作不当可能导致设备故障，影响测试数据的准确性甚至缩短设备寿命。本说明书旨在提供高低温测试箱的维修指导，涵盖常见故障诊断、维护保养及安全操作规范，帮助用户高效解决设备问题，延长设备使用寿命。

一、设备结构与核心系统概述

高低温测试箱由以下核心系统组成：

温控系统

制冷系统：压缩机、冷凝器、蒸发器、节流装置等；

加热系统：电热管、PID温控模块；

循环系统：离心风机、风道设计。

电气控制系统

PLC控制器、触摸屏人机界面；

传感器（温度、湿度、压力）；

安全保护模块（过载、漏电、超温报警）。

箱体结构

内胆材质（不锈钢或涂层钢板）；

保温层（聚氨酯发泡材料）；

密封条、观察窗、测试孔等辅助组件。

设备运行原理：通过制冷剂循环与电加热协同工作，结合强制空气循环，实现箱内温度的快速升降与均匀分布。

二、常见故障诊断与维修指南

1. 温度控制异常

故障现象：

温度无法达到设定值；

温度波动幅度大（>±2℃）；

升温/降温速率过慢。

诊断与维修步骤：

检查传感器：

使用万用表检测PT100温度传感器的电阻值（0℃时为100Ω，每1℃变化约0.385Ω）；

校准或更换偏移量超过±0.5℃的传感器。

排查制冷系统：

观察压缩机是否正常启动，检测高低压端压力（正常范围：高压1.5-2.0MPa，低压0.02-0.05MPa）；

检查制冷剂是否泄漏（使用检漏仪检测管路接口）；

清洁冷凝器散热片，确保通风无堵塞。

验证加热系统：

测量电热管电阻值（通常为几十至数百欧姆），断路需更换；

检查固态继电器（SSR）是否正常导通。

2. 设备无法启动

故障现象：

电源指示灯不亮；

触摸屏无显示；

压缩机或风机不工作。

诊断与维修步骤：

电源检查：

确认输入电压符合设备要求（如380V±10%）；

检查断路器、保险丝是否熔断。

控制器故障：

重启PLC控制器，观察是否恢复；

检查控制器接线端子是否松动或氧化。

安全保护触发：

复位过载保护器（如热继电器）；

排查超温报警原因（如加热管短路）。

3. 箱内温度不均匀

故障现象：

不同区域温差>3℃；

测试样品局部结霜或过热。

诊断与维修步骤：

风道系统检查：

清洁离心风机叶片积尘；

调整导风板角度，确保气流均匀分布。

密封性测试：

关闭箱门后，用薄纸片检测门缝是否漏气；

更换老化或破损的密封条。

负载摆放优化：

避免样品遮挡出风口，建议负载体积不超过箱内容积的2/3。

三、维护保养规范

1. 日常维护

清洁：每周擦拭内胆、清理冷凝器灰尘；

润滑：每季度对风机轴承添加高温润滑脂；

校准：每半年使用标准温度计校准传感器。

2. 季节性维护

夏季：重点检查制冷系统散热效率，避免高温环境导致压缩机过载；

冬季：预热设备后再启动，防止低温下润滑油黏度升高。

3. 关键部件更换周期

部件名称        建议更换周期

压缩机润滑油        2年或2000小时

密封条        3-5年

电热管        5-8年

四、安全操作与注意事项

维修前准备：

切断电源并悬挂警示牌；

释放制冷系统压力（需专业人员进行）。

防护措施：

操作制冷剂时佩戴护目镜和防冻手套；

避免直接接触高温部件（如电热管）。

禁止行为：

在设备运行时打开电气柜；

私自改装电路或拆除安全保护装置。

五、维修后测试与验收

空载测试：

设定温度-40℃至+85℃，运行24小时，温度波动≤±1℃；

升温速率≥3℃/min，降温速率≥1℃/min（依机型而定）。

负载测试：

放入标准负载（如金属块），验证温场均匀性；

检查设备运行噪音（正常值≤65dB）。

数据记录：

填写维修报告，存档故障描述、更换部件及测试结果。

六、延伸服务与技术支持

远程诊断：通过物联网模块上传设备运行数据，获取故障代码分析；

配件供应：提供原厂压缩机、传感器等核心部件；

定期巡检：签约年度维护协议，享受专业工程师上门-服务。

结语

高低温测试箱的稳定运行是保障产品可靠性试验的关键。通过科学的故障诊断、规范的维护保养以及严格的安全操作，可显著降低设备故障率，提升测试效率。建议用户建立预防性维护体系，并与设备厂商保持技术协作，共同延长设备生命周期，为产品质量保驾护航。

（注：本文内容基于IEC 60068-2-1等国际标准及行业通用维修规范，具体操作请以设备厂商技术手册为准。）。
