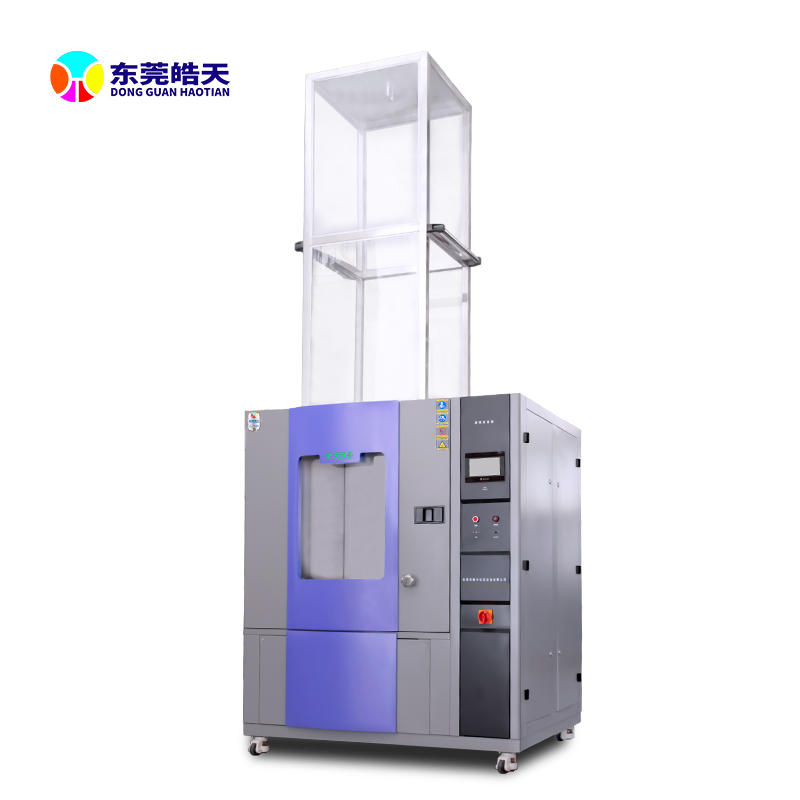

机械结构对称与刚性保障：摆管采用 “中空不锈钢管 + 一体化成型支架" 设计，材质选用 304 不锈钢（壁厚≥2mm），确保摆管在摆动过程中无明显形变（形变量≤0.2mm/m）；摆管与驱动轴的连接采用 “键槽 + 锁紧螺母" 双重固定结构，消除连接间隙（间隙≤0.05mm），避免因间隙导致的角度偏移；
角度检测与实时反馈：在摆管驱动轴端安装 “高精度编码器"（分辨率 13 位，对应角度精度 0.087°），实时采集摆管摆动角度数据，并将数据反馈至控制系统（反馈频率≥100Hz）；当检测到角度偏差超过 ±0.3° 时，控制系统立即触发驱动电机进行补偿调节，确保摆管始终处于设定角度范围内；
零点校准与周期性校验：设备出厂前进行 “多点位零点校准"（在 0°、30°、60°、90° 等关键角度点设置校准基准），并通过激光角度仪（精度 ±0.01°）验证校准精度；用户使用过程中，可通过设备自带的 “自动校准功能"（建议每 300h 校准一次），自动修正机械磨损或温度变化导致的角度偏差，保障长期使用精度。
驱动电机与减速机构适配：采用 “伺服电机 + 精密行星减速器" 组合驱动，伺服电机选用额定扭矩≥0.5N・m（根据摆管长度调整，如 1.5m 摆管搭配 1.2N・m 电机），转速控制精度 ±1r/min；行星减速器传动比设置为 1:50（传动效率≥95%），既保证输出扭矩满足摆管摆动需求，又降低电机转速波动对摆管速率的影响（速率波动≤±5%）；
摆动阻尼与缓冲控制：在摆管摆动的极限位置（如 IPX3 试验要求的 ±60°）设置 “弹性缓冲垫"（材质为聚氨酯，硬度 50 Shore A），避免摆管与机械限位直接碰撞导致的卡顿；同时通过控制系统设置 “速率平滑过渡曲线"，在摆管启动、停止及转向时，速率从 0 逐步提升至设定值或从设定值逐步降至 0（过渡时间 0.5 - 1s），消除瞬间冲击导致的速率波动；
负载自适应调节：摆管上均匀分布淋雨喷嘴（如每 100mm 间距设置 1 个喷嘴），喷嘴数量与孔径根据试验标准确定（如 IPX5 试验选用 φ12.5mm 喷嘴）；控制系统通过 “负载检测算法"，实时监测摆管摆动过程中的负载变化（如喷嘴堵塞导致的负载增加），并自动调整电机输出扭矩，确保摆管在不同负载下均保持稳定摆动速率（速率偏差≤±0.2°/s）。
角度范围与速率可调：摆管摆动角度范围可通过控制系统自由设置（调节范围 0° - 360°），速率调节范围 0.5 - 10°/s（步长 0.1°/s），满足从 IPX3 到 IPX6 的不同角度与速率要求；如针对汽车灯具 IPX4 试验，可设置摆管在 ±180° 范围内以 2°/s 的速率往复摆动；针对电子设备 IPX5 试验，可设置摆管固定在 0°、90°、180°、270° 四个角度，每个角度停留 30s 进行定点喷射；
摆动模式可编程：支持 “往复摆动、定点停留、间歇摆动" 三种核心模式，并可通过 “HT - Control" 控制系统进行自定义编程（最多可设置 20 个程序段）；如某航空零部件试验要求：摆管先在 0° - 90° 范围内往复摆动 5min（速率 1°/s），再在 180° 位置停留 10min（喷射强度提升 50%），最后在 270° - 360° 范围内往复摆动 5min（速率 0.5°/s），该需求可通过编程直接实现，无需额外改装；
多摆管协同控制：针对大型样品（如汽车整车、大型户外设备），东莞皓天可提供 “多摆管协同系统"（最多支持 4 个摆管同步控制），通过控制系统设定各摆管的角度差与速率关系（如摆管 1 与摆管 2 呈 90° 相位差摆动，确保样品淋雨），并实时同步各摆管的角度数据，避免协同偏差（协同误差≤±1°）。
位置闭环控制：以 “编码器" 采集的摆管实际角度为反馈信号，与设定角度进行对比，通过 PID（比例 - 积分 - 微分）算法计算角度偏差补偿量，控制伺服电机转动，使摆管角度快速趋近设定值（角度响应时间≤0.2s）；针对不同试验阶段（如启动、转向、停止），PID 参数可自动切换（如启动阶段增大比例系数，提升响应速度；稳定阶段增大积分系数，消除静态偏差），确保各阶段角度精度；
速率闭环控制：以 “伺服电机编码器" 采集的电机转速为反馈信号，与设定摆动速率对应的电机转速进行对比，通过模糊控制算法调整电机输出电压与电流，使摆管摆动速率保持稳定；如当摆管负载增加导致速率下降时，控制系统自动增大电机输出扭矩，提升转速，确保速率偏差≤±0.1°/s；
双闭环协同优化：位置闭环与速率闭环通过 “数据交互模块" 实时共享控制数据，避免单一闭环控制的局限性；如在摆管转向过程中，速率闭环先将摆动速率降至 0，位置闭环再调整摆管至转向角度，转向完成后速率闭环再将速率提升至设定值，整个过程无角度超调（超调量≤0.2°）与速率波动。
机械误差建模：在设备出厂前，通过 “激光干涉仪"（精度 ±0.5μm）检测摆管在不同角度位置的机械误差（如减速器回程误差、轴承径向跳动导致的角度偏差），建立 “角度 - 误差" 映射模型（覆盖 0° - 360° 所有角度点），并将模型数据存储至控制系统；
实时误差补偿：在摆管运行过程中，控制系统根据当前摆管角度，从误差模型中调取对应的误差补偿值，自动修正设定角度；如检测到摆管在 30° 位置存在 + 0.3° 的机械误差，控制系统会将设定角度自动调整为 29.7°，使摆管实际角度达到 30°；
动态误差修正：考虑到机械部件在长期运行中会出现磨损，导致误差模型失效，东莞皓天通过 “定期误差检测功能"，用户可手动触发或设置自动检测（如每 500h 检测一次），重新采集机械误差数据，更新误差模型，确保补偿精度长期有效。
负载自适应调整：在摆管驱动轴上安装 “扭矩传感器"（精度 ±0.1% FS），实时检测摆管摆动过程中的负载扭矩；当负载扭矩超过设定阈值（如额定扭矩的 80%）时，控制系统自动增大电机输出扭矩，并调整 PID 参数（增大比例系数与积分系数），确保摆管在高负载下仍保持精准角度与稳定速率；如喷嘴堵塞导致负载增加时，系统可通过扭矩变化提前预警，并自动调整控制参数；
温度自适应补偿：在摆管支架与驱动电机附近设置 “温度传感器"（测量范围 - 20℃ - 100℃，精度 ±0.5℃），实时监测环境温度变化；当温度变化超过 ±10℃时，控制系统根据 “温度 - 机械形变" 映射关系（预先通过高低温试验标定），自动修正角度补偿值，消除温度导致的机械形变对角度的影响；如高温环境下摆管支架受热伸长，可能导致摆管角度偏移 + 0.2°，系统会自动将设定角度下调 0.2°，确保实际角度准确；
试验标准自动匹配：内置 GB/T 4208、IEC 60529、ISO 16750 等国际国内标准的摆管控制参数库（如 IPX3 标准对应的角度范围 ±60°、速率 12°/min；IPX4 标准对应的角度范围 ±180°、速率 12°/min），用户只需选择对应的试验标准与 IP 等级，控制系统即可自动调用匹配的角度、速率及摆动模式参数，无需手动设置，降低操作复杂度。
摆管结构与材质选型：
采用 “中空圆形不锈钢管" 设计，材质选用 304 或 316L 不锈钢（根据试验介质选择，如含腐蚀性液体的试验选用 316L 不锈钢），壁厚 2 - 3mm（根据摆管长度调整，1m 以下摆管壁厚 2mm，1 - 2m 摆管壁厚 2.5mm，2m 以上摆管壁厚 3mm），确保摆管在长期摆动与淋雨环境下无锈蚀、无明显形变（形变量≤0.2mm/m）；
摆管内径根据喷嘴数量与喷射流量确定（如 1.5m 摆管内径≥25mm），确保管内水流压力稳定（压力波动≤±0.02MPa），避免因管径过小导致的流量不足或压力不均；
喷嘴布局与孔径设计：
喷嘴采用 “均匀螺旋分布" 方式，间距根据试验标准确定（如 IPX3/IPX4 试验喷嘴间距 100mm，IPX5/IPX6 试验喷嘴间距 50mm），确保摆管旋转时，样品表面能被均匀覆盖（淋雨覆盖率≥98%）；
喷嘴孔径根据喷射强度要求选择（如 IPX3 试验选用 φ0.8mm 喷嘴，IPX5 试验选用 φ12.5mm 喷嘴），且所有喷嘴孔径偏差≤±0.05mm，避免因孔径差异导致的喷射流量不均（流量差异≤±5%）；喷嘴材质选用黄铜（表面镀铬）或 POM 塑料，确保耐磨损、耐腐蚀（使用寿命≥10000h）；
摆管平衡优化：
摆管加工完成后，进行 “动平衡校验"（平衡精度等级 G2.5），通过在摆管两端添加平衡块（材质与摆管一致），消除摆管重心偏移（重心偏移量≤0.5mm），避免因重心偏移导致的摆动卡顿或电机负载过大；
摆管与驱动轴的连接采用 “同轴度校准"，确保摆管摆动时绕驱动轴中心旋转，无偏心摆动（偏心量≤0.1mm）。
伺服电机选型与优化：
选用 “永磁同步伺服电机"（品牌选用松下、三菱或国产品牌），额定功率根据摆管长度与负载确定（如 1m 摆管搭配 400W 电机，2m 摆管搭配 750W 电机），额定扭矩≥0.5N・m（确保足够的驱动力矩），转速范围 0 - 3000r/min（通过减速器减速后，满足摆管摆动速率要求）；
电机具备 “过载保护"（过载能力 150% 额定扭矩，持续时间 60s）与 “过热保护"（温度超过 150℃时自动停机）功能，避免因负载过大或长期运行导致电机损坏；电机控制方式采用 “脉冲 + 方向" 或 “Modbus 通讯"，与控制系统实现高精度数据交互（数据传输速率≥1Mbps）；
