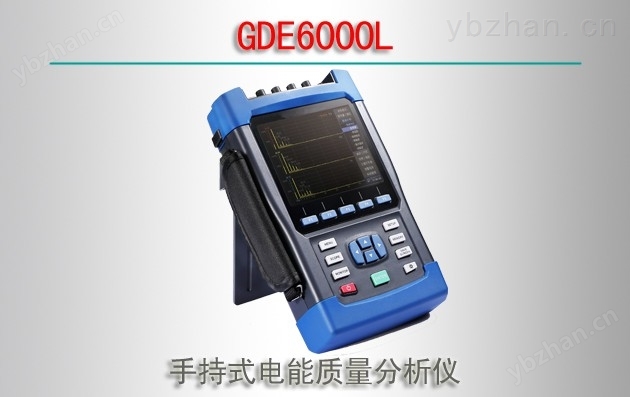

GDE6000L/手持式电能质量分析仪
产品概述
GDE6000L电能质量分析仪是一种对电网中电能质量问题记录及分析的专业测量工具，它可以捕获故障现场的谐波、电压波动、闪变、功率、和三相不平衡等常见的电能质量问题，为智能电网、新能源、电气化铁路和大型工业用户提供电能质量方面的性能评估和治理决策。
主要功能特点
1. 测量功能：
（1）频率1个波形：从1个波形开始运算 25.6KHz采样率；
（2）电压1/2有效值、电流1/2有效值：直接计算半波的有效值；
（3）电压上升、电压下降、瞬间中断：电压1/2有效值时检测；
（4）冲击电流：电流1/2有效值时检测；
（5）电压波形比较：自动生成并比较判断区域；
（6）瞬间闪变值：符合IEC61000-4-15；
（7）频率：从10个波形开始运行 42.5~57.5Hz；
（8）电压波形峰值、电流波形峰值；
（9）电压、电流、有功功率、视在功率、无功功率、有功累积功率、无功累积功率、功率因数、位移功率因
数、电压不平衡度、电流不平衡度；
（10）高次谐波（电压/电流）：2k~9kHz频带；
（11）谐波（电压/电流），谐波功率：第1次~第50次；
（12）总谐波畸变率（电压/电流）；
（13）间谐波（电压/电流）：第0次~第49次；
（14）IEC闪变（短/长）、波动、波动 大值；
（15）电压暂升、电压暂降、电压短时中断、冲击电流
（16）电压/电流总谐波畸变率越限、电压奇偶次谐波含有率越限、电流2~25次谐波电流有效值越限、电压不
平衡度越限、短闪变越限、长闪变越限、电压*中断、频率越限、电压上越限、电压下越限
2. 记录时间：可实现定时记录，记录的电能参数多达461项。记录 大时长大于30天（8G
容量）；
3.录波功能：每周波记录512个点，支持1-10min录波功能。
主要技术参数
1. 接线方式：单相2线/两相3线/三相3线/三相4线；
2. 电压量程：1000Vrms；
3. 电流量程：AC5A—6kA；
4. 基本精度：
（1）电压：±0.1% 标称值；
（2）电流：±0.1% 读数+电流钳精度；
（3）功率（有功、无功、视在）：±0.5%读数；
（4）频率：±0.001Hz；
（5）电压不平衡度：±0.2%读数；
（6）电压暂降、暂升、短时中断：±0.1%读数；
（7）功率因素：±1%读数；
（8）波动：±1%读数；
（9）闪变：±5%读数；
（10）冲击电流：±0.1%读数；
（11）谐波：符合IEC61000-4-7
