| 材质 |
碳钢,不锈钢,铜,衬氟,塑料,铸铝合金,铸铁,透明丙烯酸,哈氏合金,钛,玛瑙,氟包塑,其他 |
产地 |
国产 |
| 加工定制 |
是 |
质保 |
1年 |
插入式流量计厂商供应
暖通测量集中供热系统消耗的热量，也可同时测量*空调供冷系统消耗的冷量，实现了冷热量一体计量。既适锅炉水能量计-冷冻水能量计为机电一体化或者分体式智能型冷热能计量仪表，实现对冷热量的精确计量。该产品具有外型美观、安装方便、计量准确、运行稳定、抗污防腐能力强、使用寿命长、压力损失小、经济实用等特点，应用于集中供暖、
插入式流量计厂商供应
在管网供水中，越来越多的流量计用于大用水户计量、区域计量系统中，以减少漏失率。实现在管网中的漏耗监控，需要对用水量较低的夜间进行监测。

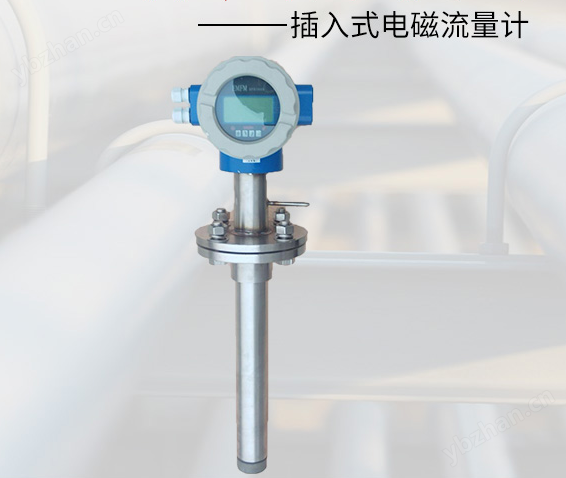

插入式电磁流量计可以提供双向的高精度测量，是漏损检测的理想流量计。同时，杰出的重复性，保证只有真正的流量突变才被检测。
技术参数
公称通径（mm） （特殊规格可定制） | 管道式四氟衬里：DN200～DN2100 |
管道式橡胶衬里：DN200～DN1200 |
流动方向： | 正，反，净流量 |
量程比： | 150：1 |
重复性误差： | 测量值的±0.1% |
精度等级： | 管道式：1.5级，2.0级 |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ |
高温橡胶衬里：－20～＋90℃ |
聚四氟乙稀衬里：－30～＋100℃ |
高温型四氟衬里：－20～＋180℃ |
额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa |
DN100－DN250：≤1.0MPa |
DN300－DN1200：≤0.6MPa |
流速范围： | 0.1－15m/s |
电导率范围： | 被测流体电导率≥5μs/cm |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ |
数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电*电流为250mA |
供电电源： | AC220V、DC24V或3.6V电池 |
要求直管段长度 | 上游≥5DN，下游≥2DN |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 |
防爆等级： | mdIIBT4 |
防护等级： | 分 离 型： 传感器IP68（水下5米，于橡胶衬里） 转换器IP65 |
环境温度： | －25～＋60℃ |
相对温度： | 5%～95% |
消耗总功率： | 小于20W |
安装方式：
（一）垂直安装，传感器插入管道时应与管道断面的垂直直径夹角小于5°，适用于测量管道振动小的清洁介质。
（二）倾斜安装，其传感器的轴线与被测管道的轴线夹角为45°，适用于大管径且测量介质中含有其它杂质的液体流量测量，该安装方式水阻小，不宜缠挂。
插入式电磁流量传感器插入点有两种方法：一是插入到被测管道的中心轴线上，二是插入到管道内壁为管道的0.25D处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50球阀安装到安装底座上。注意球阀的长空腔向上，检查球阀是否能全开全关、将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上。松开定位螺母。将传感器插入杆通过球阀插入被测管道，同时应注意传感器方向标志杆指向应和流体流向*。
传感器的选用
传感器形式的选用，根据现场条件选择。如传感器可能或*浸于水中，可选用潜水式，一般情况下可选用分体式。如果环境、位置较好，可选用一体式。如需在线拆装或需清洗电极的场合，可选用带压拆装式。
性能特点
仪表结构单、可靠，无可动部件，工作寿命长。无截流阻流部件，不存在压力损失和流体堵塞现象。
无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。 备有管道式、插入式等多种流量计型号。
采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
具备一体化和分离型两种型式。
高清晰度LCD背光显示。
一体型电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。
由于*的特点，目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。
【插入式电磁流量计原理】【插入式电磁流量计原理】
特点：
插入式电磁流量计在大管道流体流量检测中，具有显著的安装优势。特别在大于直径300的管道上具有的价格优势。
● 转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更测量范围。
● 应用“自动化归零”原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系。
● 传感器和转换器具有多种防护等级，有适应于潜水的IP68等级。
● 适合于矿泉水，水，污水。酸。强碱等导点率﹥5 uS/cm 的液体流量检测。特别适用于供水排水管道的流量测量。
● 由于没有任何可移动部分，插入式电磁流量计通用性很广。
● 对液体没有压力损失，由于结构的特别设计，可防止杂物的堵塞。
● 可进行在线带坼装。
插入式电磁流量计原理
电磁感应流量计时按法拉第定律工作的。该定律指出任何感应电势与导体的运动速度成正比。
通常流量比速度重要，流量Q是平均流速V和流体截面A的乘积。即：Q=A*V
Q：m3/s A：m2 V：m/s
则V（m/s）= Q（m3/s）/A（m2）
对插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，其感应电势与平均流量成正比，该电势可由与磁场成直角并与流体方向成直角的两根点极检测出。
插入式电磁流量计结构
电磁流量计的主要部分由传感器和转换器组成。根据防护等级及用户要求不同分有传感器与转换器是一体式安装和传器与转换器分离安装两种形式。
1.一体式安装是把传感器和转换器通过内部连接在一起，组成一体的。
2.分体式安装是把传感器和转换器通过外部电缆连接，由这两部分组成一台电磁流量计，传感器可以*潜在水中。
