S202-C3 ABB微型断路器

上海先韵自动化科技有限公司
王先生 CEL L :  [1][7][6][0][2][1][7][4][0][2][3]

技术参数
标准：IEC60898-1, GB10963.1, IEC60947-2, GB14048.2
脱扣特性：C
额定电压：AC 230V (1极, 1极+NA)
AC 230 / 400 / 440V (2极, 3极, 3极+NA, 4极)
额定电流：0.5 - 63A
分断能力：Icn=6kA, Icu=10kA
S200 系列微型断路器包含多个不同产品系列，大分断能力高达 25kA，适用于所有特性（B /C / D / K / Z）和极数（1极、1极+N、2极、3极、3极+N 和 4极），大额定电流为 63A。

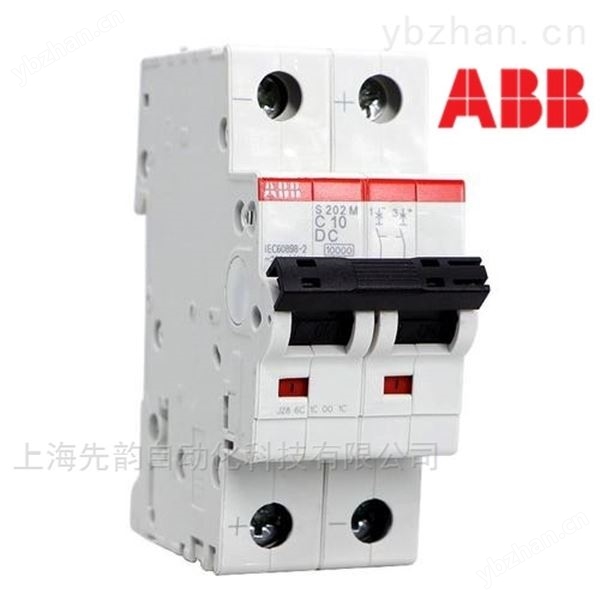

S202-C3 ABB微型断路器

电能表外置断路器示意图

根据《电能表外置断路器技术规范》，ABB微型断路器需要满足以下技术要求：

1） 额定控制电平电压：AC220V；

2） 额定控制电平电流：≤ 1mA；

3） 相线泄露电流：控制单元合闸后，每相线消耗的稳态电流小于0.2mA；

4） 额定频率：50Hz或60Hz；

5） 自动合闸时间：≤3s；

6） 上电延时：≥ 4s。

外置ABB微型断路器为全自动断路器，具备欠费分闸、付费合闸、费控状态指示、欠费脱口保持、状态反馈等功能。根据设计要求，图2所示为*的ABB微型断路器系统框图。

基于ABB微型断路器铁电系列的智能电表外置ABB微型断路器方案
