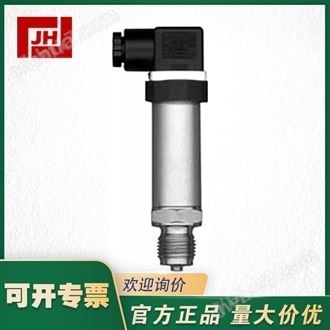

404366-JUMO久茂-404366 dTRANS p30压力变送器

简述

用于气体或液体的表压和绝压测量

采用压阻式或薄膜应变片式测量元件

技术数据

参比条件

DIN 16 086 和 IEC 770/5.3

测量范围

见选型说明

过载能力

测量范围

0 25 bar 3 x 满量程

测量范围

0 40 到 0 250 bar 2 x 满量程

测量范围

0 400 到 0 600 bar 1.5 X满量程

破裂压力

测量范围 0 40 bar ≤ 4 x 满量程

测量范围

0 60 到 0 100 bar 8 x 满量程

测量范围

0 160 到 0 400 bar 5 x 满量程

测量范围

0 600 bar 3 x 满量程

接液材质

标准 ：不锈钢 Mat. Ref. 1.4571/1.4435

量程≥60 bar,Mat. Ref. 1.4571/1.4542

输出

0 20 mA 3线制 带载能力≤(UB-12 V) / 0.02A

4 — 20 mA

2线制 带载能力 ≤ (UB-10 V) / 0.02A 4 — 20 mA 3线制 带载能力 ≤ (UB-12 V) / 0.02A

0.5 - 4.5 V 带载能力 ≥ 50 kΩ

1 - 6 V 带载能力 ≥ 10 kΩ

0 - 10 V 带载能力 ≥ 10 kΩ

零漂

≤ 0.3%

热滞± 0.5% max. F.S.

（在温度补偿范围内）

± 1% max.F.S. 对于 0 - 250 mbar

0 - 400 mbar

0 - 600 mbar

温漂

温度范围 0 -- +100°C

（温度补偿范围）

量程 250 和 400 mbar

零点: ≤ 0.03%/℃C 典型

≤ 0.05%/℃�

量程 : ≤ 0.02%/℃ 典型

≤ 0.04%/℃

量程 大于 600 mbar

零点: ≤ 0.02%/℃ 典型

≤ 0.04%/℃

量程: ≤ 0.02%/℃ 典型

≤ 0.04%/℃

精度

环境温度

-20 - +100°C

储存温度

-40 - +125°C

介质温度

-30 - +120°C

电磁兼容性

EN 61326

电磁干扰 : Class B

抗干扰能力：符合工业要求

符合 EN 50082-2标准 (CE 标志 )

用于工业场所

机械冲击

( IEC 68-2-27) 100 g/1 msec

机械震动

( IEC 68-2-6) 20g max.，基于15 - 2000 Hz

防护等级

接线盒型

IP65，EN 60 529标准

(电缆外径,5 - 7 mm)

电缆型

IP67, EN 60 529标准

外壳

不锈钢 , Mat. Ref. 1.4301

聚碳酸酯 GF
