产品简介

简单介绍：插入式双文丘里管是在双文丘里管基础上研发的一种插入式流量计。它结构简单，安装方便，安装在大口径管道中空气平均流速点处，根据理论计算和风洞实验，计算出其入

详细介绍

简单介绍：

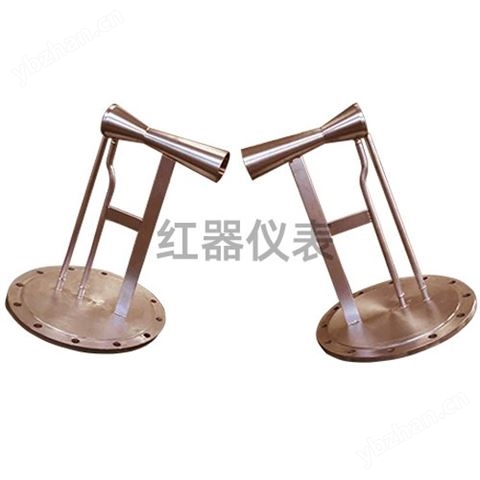

插入式双文丘里管是在双文丘里管基础上研发的一种插入式流量计。它结构简单，安装方便，安装在大口径管道中空气平均流速点处，根据理论计算和风洞实验，计算出其入口处气流变化和平均流速点的变化函数关系式，从而得出流量。主要用于石油、化工、冶金、电力行业，例如电厂送风管道一次风、二次风流量测量或水电站、水库、自来水等超大型圆管管道、方管道水流量计量。

插入式文丘里管

一、插入式文丘里管概述

插入式文丘里管是针对工业企业中大管径、大流量**计量而生产的一种更方便的流量测量装置，它可以成功替代阿牛巴等大管径插入式流量测量仪表，主要用于石油、化工、冶金、电力行业。

二、插入式文丘里管适用范围

1、公称直径：圆形管道：500mm≤DN≤4000mm

矩形管道：500mm×500mm≤DN≤4000mm×4000mm

2、公称压力：PN≤2.5MPa

3、介质温度：t≤600℃（大于600℃时，订货时请注明）

4、稳定度：±10Pa

5、精度等级：1级，1.5级，2级

三、插入式文丘里管主要特点

1、流阻小，压损小。

2、差压大，精度高。

3、测量范围宽，可根据用户使用条件和要求进行设计。

4、安装方便，在测量管道上直接开孔将装置插入后固定即可。

5、可适用于不规则形状的管道。

6、可加装吹扫装置，使用过程中可直接清理。

四、插入式文丘里管结构形式

插入式文丘里管结构见图1、图2

插入式双文丘里管是在双文丘里管基础上研发的一种插入式流量计。它结构简单，安装方便插入式双文丘里管安装在大口径管道中空气平均流速点处，根据理论计算和风洞实验，计算出插入式双文丘里管入口处气流变化和平均流速点的变化函数关系式，从而得出流量。主要用于石油、化工、冶金、电力行业，例如电厂送风管道一次风、二次风流量测量或水电站、水库、自来水等超大型圆管管道、方管道水流量计量。

关键词：文丘里管插入式流量计水流量计测量仪流量计
