产品简介

N5182BMXGX系列射频矢量信号发生器主要特性和功能出色的硬件性能可以提升您的设计性能

详细介绍

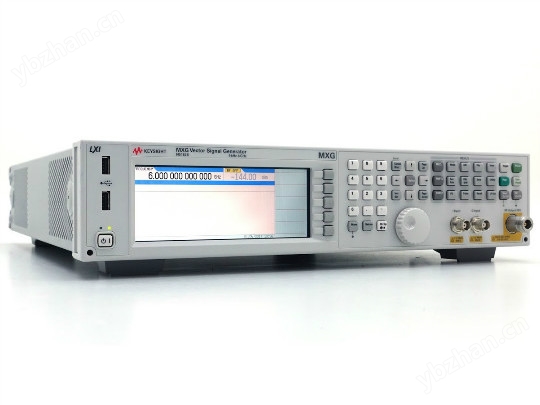

N5182B MXG X 系列射频矢量信号发生器
主要特性和功能

出色的硬件性能可以提升您的设计性能，包括优异的相位噪声和杂散特征
利用优异的 ACPR 和输出功率，驱动功率放大器并表征非线性特性
经工厂均衡的 160 MHz 射频带宽可以更好地测试宽带器件
利用 Signal Studio 软件缩短生成信号所需的时间，包括 LTE、WLAN 和 GNSS
3 年校准周期和全面的自我维护解决方案确保降低您的拥有成本

Frequency Range
N5182B-503	9 kHz 至 3 GHz 频率范围 9 kHz 至 3 GHz 只在购买时提供
N5182B-506	9 kHz 至 6 GHz 频率范围 9 kHz 至 6 GHz 只在购买时提供

Connector Configuration
N5182B-1EM	将所有连接器移至后面板所有后面板连接器便于在机架环境中使用只在购买时提供

General Performance Features
N5182B-UNZ	快速切换提供在不同频率、幅度和波形之间的更快速切换适用于制造环节，尤其是对生产测试吞吐量要求苛刻的测试可作为售后升级选件
N5182B-UNX	低相位噪声与标准相位噪声性能相比改善了 10 dB 低近载波相位噪声只在购买时提供
N5182B-UNY	增强的超低相位噪声性能相位噪声性能改善高达 10 dB 低近载波相位噪声只在购买时提供
N5182B-1EA	大输出功率输出功率可较标准性能高出 10 dB 可靠、快速开关切换的电子衰减器可作为售后升级选件
N5182B-1EQ	小功率，< -110 dBm 已校准的功率电平从 -110 dBm 降至 -127 dBm 低可设置功率电平从 -110 dBm 降至 -144 dBm 可作为售后升级选件
N5182B-1ER	灵活的参考输入（1 - 50 MHz）具有 1 ～ 50 MHz 频率范围的参考输入可作为售后升级选件
N5182B-302	Avionics License Provides the performance needed for testing VOR and ILS (localizer, glide slope, and marker beacon) receivers VOR bearing accuracy ± 0.1 degrees ILS localizer DDM accuracy ± 0.0004 ± 5% of DDM ILS glide slope DDM accuracy ± 0.0008 ± 5% of DDM Serial numbers prior to MY/SG/US5620xxxx require return to Keysight Service Center Available as a post-purchase upgrade
N5182B-099	期限延长的许可证密匙升级能力支持未来通过选件 1EA 大输出功率、1EQ 小额定功率、UNV 大输出功率和 UNZ 快速开关切换的许可证密匙进行升级可作为售后升级选件

Vector System Features
N5182B-UNV	增强的动态范围将数模转换器的分辨率从 12 位增加到 16 位 W-CDMA ACLR 动态范围扩大 3 ～ 4 dB 输出功率提高 +5 dBm（使用选件 1EA）可作为售后升级选件
N5182B-660	升级基带信号发生器，增加实时能力蜂窝通信：LTE-FDD、LTE-TDD、HSPA+/W-CDMA、GSM/EDGE、cdma2000® 导航：GPS、GLONASS、伽利略、北斗视频：DVB-T/T2/H/S/S2/C/J.83 Annex A/C、ISDB-T 可作为售后升级选件
N5182B-657	基带信号发生器的射频带宽从 80 MHz 升级至 160 MHz 两个 16 位硬件过采样 DAC，在 800 MHz 频率上运行，采样 I 和 Q 符号高达 16 位动态范围任意波形生成和排序可作为售后升级选件
N5182B-656	ARB 基带信号发生器（80 MHz 射频带宽，32 Msa）两个 16 位硬件过采样 DAC，在 800 MHz 频率上运行，采样 I 和 Q 符号高达 16 位动态范围任意波形生成和排序可作为售后升级选件
N5182B-1EL	差分 I/Q 输出通过向标准单端 I/Q 输出添加免费的 I/Q 信号来添加差分 I/Q 输出通过大程度地降低单端输出的共模噪声来大限度地扩大动态范围可作为售后升级选件
N5182B-023	Upgrade basebａnd generator memory from 32 Msa to 1 Gsa
N5182B-022	Upgrade basebａnd generator memory from 32 Msa to 512 Msa
N5182B-UN7	内置比特误码率分析仪，固定许可证 PRBS 数据码型 PN9/11/15/20/23 通过选择数据信号逻辑阀值和数据、时钟及选通极性，连接至被测器件显示带有合格/不合格指示器的实时比特误码率分析指标可作为售后升级选件

Analog Modulation
N5182B-303	多功能函数发生器函数生成双函数生成扫描函数生成噪声生成可作为售后升级选件
N5182B-320	脉冲序列发生器、固定许可证生成多包含 2047 个独立脉冲的脉冲序列单独变化的脉宽和间隔通过单一事件触发器来触发脉冲序列从前面板上的 GUI 或 PC 电子表格定义脉冲序列导入脉冲序列码型完整的 SCPI 命令集可作为售后升级选件
N5182B-UNT	调幅、调频、相位调制调幅特性：对数模式大 40 dB；线性模式为 99% 大深度调频特性：直流至 7 MHz 调制率；16 MHz 大偏差同时支持多个调制源可作为售后升级选件
N5182B-UNW	窄脉冲调制可变的脉冲宽度（20 ns 小值）可变的重复频率（高达 5 MHz） 10 ns 上升和下降时间 80 dB 通/断比可作为售后升级选件

Vector Firmware Applications
N5182B-004	数字输入端口可与 N5102A 连接使 ESG 数字输入端口可与 N5102A 相连将数字基带信号上变频为*校准的模拟 I/Q、中频或射频信号可作为售后升级选件
N5182B-003	数字输出端口可与 N5102A 连接能够与 N5102A 数字信号接口模块连接，提供数字输出可作为售后升级选件
N5182B-432	相位噪声减损设置基准相位噪声区域的起始/终止（小 0 Hz/大 77 MHz）频偏设置加性基准相位噪声的电平实时相位噪声添加与波形回放无关该选件可以作为产品升级添加
N5182B-431	定制设计调制符码率为 50 sps ～ 75 Msps（ARB 模式）符码率为 1000 sps ～ 75 Msps（实时模式）多达 100 个载波的多载波调制类型为 PSK、QAM、FSK、MSK 和 ASK
N5182B-430	多音频和双音频 2 至 512 音频 100 Hz ～ 120 MHz 频率间隔固定或随机音频相位该选件可以作为产品升级添加
N5182B-403	经过校准的 AWGN 为通过任意波形发生器或实时基带信号发生器播放的信号添加 AWGN 生成独立 AWGN 并作为通用噪声源使用通过前面板将 AGWN 电平设为 C/N 比通过 Signal Studio 软件设置 Eb/No、Ec/No 或 C/N 该选件可以作为产品升级添加

Additional Features
N5182B-006	仪器安全特性和可拆卸存储卡 8 GB 可拆卸存储器用于存储发生器文件的可拆卸存储器多级安全措施，包括禁用 USB 端口可作为售后升级选件
N5182B-009	Internal solid state memory
N5182B-012	用于相位相干的 LO 输入/输出对多达 16 个 MXG 射频矢量信号发生器执行基带信号回放同步 4 个机架单元的 Mx2 MIMO 解决方案可扩展为 4 个相位相干 MXG 射频矢量信号发生器与用于 LTE、WiMAX™ 和 WLAN 的 Signal Studio 软件配合使用可作为售后升级选件

Calibration Documentation
N5182B-UK6	Commercial calibration certificate with test data
N5182B-A6J	ANSI Z540-1-1994 校准设备直接从工厂装运并经过 ANSI Z540 校准提供测量结果、不确定度数据和技术指标确定合格/不合格状态时不包含不确定度数据只在购买时提供
N5182B-AMG	校准 + 不确定度 + 保护频段（认证） ISO 17025 认证的工厂校准提供测量结果、不确定度、技术指标和保护频段数据确定合格/不合格状态时包含不确定度数据只在购买时提供

Waveform 5-pack Licenses
N5182B-229	Waveform license 5-pack9
N5182B-228	Waveform license 5-pack8
N5182B-227	Waveform license 5-pack7
N5182B-226	Waveform license 5-pack6
N5182B-225	Waveform license 5-pack5
N5182B-224	Waveform license 5-pack4
N5182B-223	Waveform license 5-pack3
N5182B-222	Waveform license 5-pack2
N5182B-221	5 种波形一组的波形许可证选择 5 种任意类型的 Signal Studio 波形，并为仪器提供使用这些波形的许可证每台仪器多支持 545 种波形每种波形可试用 48 小时可作为售后升级选件

Waveform 50-pack Licenses
N5182B-259	Waveform license 50-pack10
N5182B-258	Waveform license 50-pack9
N5182B-257	Waveform license 50-pack8
N5182B-256	Waveform license 50-pack7
N5182B-255	Waveform license 50-pack6
N5182B-254	Waveform license 50-pack5
N5182B-253	Waveform license 50-pack4
N5182B-252	Waveform license 50-pack3
N5182B-251	Waveform license 50-pack2
N5182B-250	50 种波形一组的波形许可证 50 种任意类型的 Signal Studio 波形，并为仪器使用这些波形提供许可证每台仪器多支持 545 种波形每种波形可试用 48 小时可作为售后升级选件


Accessories
1CN106A	Handle kit 88.1mm H (2U) - two front handles, Palette 2015
N5182B-AXT	Hard transit case
1CP104A	Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015
1CR112A	Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015
1CM110A	Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015
1CM010A	Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs Two flange brackets, four hole plugs 查看详情
1CN006A	把手套件 88.1 毫米（高）（2U）--两个前把手两个前把手查看详情
1CP004A	Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs Brackets, handles, hole plugs 查看详情
1CR012A	Rack Slide Kit, Mounting lengths 279.4-406.4mm

Documentation
N5182B-ABJ	Japan - Japanese printed users guide


Signal Creation Software
N6171A	MATLAB 软件创建任意波形定制测量/数据分析例程、仪器应用程序/测试系统自动化测量以及信号与报告生成可通过购买兼容仪器从是德科技直接获得查看详情
N7600B	Signal Studio for W-CDMA/HSPA+
N7601B	Signal Studio for cdma2000/1xEV-DO
N7602B	Signal Studio for GSM/EDGE/Evo
N7605B	Signal Studio for Real-Time Fading
N7606B	Signal Studio for Bluetooth
N7607B	Signal Studio for DFS Radar Profiles
N7608B	Signal Studio 定制调制软件创建定制的 5G 波形创建定制的 OFDM 和 IQ 波形定制 OFDM 和 IQ 快速设置利用易于使用的参数化图形用户界面加速定制信号的生成过程查看详情
N7609B	Signal Studio for Global Navigation Satellite Systems (GNSS)
N7610B	Signal Studio for Short Range Communications
N7611B	Signal Studio for Broadcast Radio
N7612B	Signal Studio for TD-SCDMA/HSPA
N7614B	Signal Studio 功率放大器测试软件 N7614B 全面支持 CFR、ET 和 DPD 技术，可执行功率放大器测试 N7614B 提供多种测量结果显示方式，包括 CCDF、AM-AM、AM-PM、ACPR 和动态 EVM 支持用户定义 I/Q 波形、signal studio 波形和预加载免费波形可自动或手动对准包络信号和射频信号测试流程在 Signal Studio 中自动运行查看详情
N7615B	Signal Studio for WiMAX
N7617B	适用于 WLAN 802.11a/b/g/j/p/n/ac/ah 的 Signal Studio 软件 IEEE 802.11a/b/g/j/p/n、802.11ac 和 802.11ah 波形回放模式适用于 802.11n、802.11ac 和 802.11ah 的 MIMO 用于元器件测试的部分编码信号和用于接收机测试的全编码信号查看详情
N7620B	Signal Studio for Pulse Building
N7621B	Signal Studio for Multitone Distortion
N7623B	Signal Studio for Digital Video
N7624B	Signal Studio for LTE / LTE-Advanced / LTE-Advanced Pro FDD 信号生成软件 3GPP LTE（第 9 版）和 LTE-Advanced（第 10/11/12/13 版）波形回放与实时模式上行链路和下行链路配置（包含 MIMO）单载波和多载波（包含 MSR）查看详情
N7625B	Signal Studio for LTE / LTE-Advanced TDD 信号生成软件

频率	9 kHz 至 6 GHz
性能水平	◆◆◆◆◇◇
1 GHz 时的输出功率	-144 dBm 至 +26 dBm
1 GHz 时，20 kHz 频偏处的相位噪声	-146 dBc/Hz
频率转换	≤ 800 µs
1 GHz 时的谐波	<-35 dBc
IQ 内部/外部调制带宽	160 MHz 至 200 MHz
1 GHz 时的非谐波	-96 dBc
扫描模式	列表步进
基带发生器模式	波形回放和实时
软件——通用	模拟 I/Q 输入 I/Q 波形多音，NPR 噪声（AWGN）相位噪声减损脉冲脉冲串发生器 AM, FM, PM ASK FSK, MSK MATLAB PSK QAM
软件——蜂窝/无线连通性	蓝牙 1xEV-DO 802.11 WLAN 802.16 WiMAX EDGE Evolution GPRS/EGPRS GSM/EDGE HSPA, HSPA+ LTE NADC, PDC PHS, DECT TD-SCDMA TETRA, APCO W-CDMA cdma2000 cdmaOne
软件——音频/视频广播	调幅立体声，RDS/RBDS ATSC, ATSC-M/H CMMB DAB, DAB+, DMB-Audio DOCSIS DS DTMB DVB-C/S/S2 DVB-T/H/T2 ISDB-T/TSB/TB/Tmm J.83 Annex A/B/C T-DMB
软件——检测/定位/跟踪/导航	伽利略 GNSS 波形 GLONASS GPS
波形回放存储器	1024 Msa
1 GHz 时的频率调制大偏移	4 MHz
100 kHz 频偏时的频率调制率	直流至 7 MHz
普通模式下的相位调制大偏移	0.5 rad 至 8 rad
高带宽模式下的相位调制大偏移	0.05 rad 至 0.8 rad
幅度调制大深度	99%
幅度调制率	0 至 50 kHz
可用应用	是
矢量	是
