| 产地 | 国产 | 加工定制 | 否 |
|---|---|---|---|
| 执行质量标准 | 国标 |

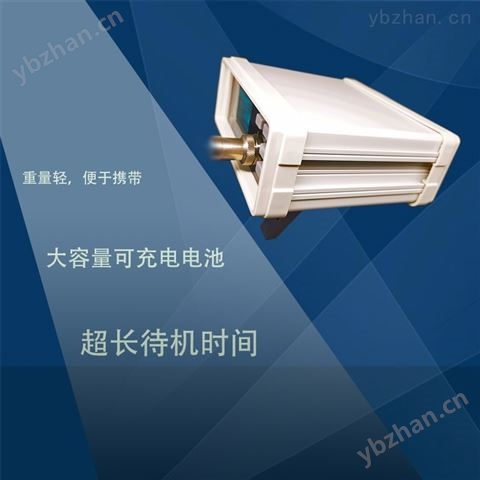

山顶智能10Khz数字电桥是基于四线开尔文测试法的精密仪器，可测量电阻/电容/电感 元件的主参数值及ESR Q D Z 等副参数值，
测量结果精准，测量范围大，高亮度OLED显示器显示效果好，电阻可以测到毫欧级，电容可以测到PF级，是你测试元件的理想选择
SD-RCL101D 型数字电桥使用说明书 |
把测试线插入本仪器。两个测试夹分别夹住待测元件的两引脚，四个极都要接触元件引脚。
l 开机:按PWR/Fn按钮并放开即开机
l 关机:按住PWR/Fn按钮不放,直到出现关机提示,放开后仪器关闭.
l 校准:
仪器每次开机后需要校准再使用,以扣除测试夹具的内阻，电感，分布电容，每种频率都要校准，校准参数不保存，下次开机要重新校准。
校准方法：短按CLR 键，屏幕显示校准图标，进入校准模式，这时如果测试夹
中有待测元件，请移除。等待读数相对稳定后，再短按CLR键，退出校准模式。
l 电阻的测量:
本仪器开机时默认为电阻测量功能，液晶显示屏左下角显示“TYPE R"，若不显示“TYPE R",你需要按操控面板上R/C/L按钮，切换到“TYPE R"则可测量出电阻值。若主参数区域(屏幕左上角)显示 --H-- 或--L-- 表示所测电阻超过当前大量程或小于当前最小量程，若显示 ----- 表示测试结果为负或无效, 电容，电感的显示与此意义相似。
l 电容的测量:
测量电容前需要先短路电容两极放电，若液晶显示屏左下角不显示“TYPE C"，你要按操控面板上R/C/L按钮，切换到“TYPE C"， 系统自动选择合适的量程测量，电容值在主参数区域显示。
l 电感的测量:
如果液晶显示屏左下角不显示“TYPE L" 你需要按操控面板上R/C/L按钮，切换到“TYPE L" 系统自动选择合适的量程测量，电感值在主参数区域显示。
l 频率选择:
若你需要选择测试频率，请按FREQ按钮（频率选择按钮）,选择合适的测量频率。本仪器支持１００ＨＺ，１ＫＨＺ，１０ＫＨＺ频率。
l 串并联模式选择:
机器开机后默认为S（串联）模式，长按 P/S 将切换为 P(并联) 模式，屏幕最下一行 会显示相应的 S 或 P 提示，图标也显示相应模式的等效电路模型。
l 自动关机：
若长期没有按键操作，仪器将在20分钟内给出蜂鸣警告,如果仍没有按键操作，仪器再蜂鸣一次，稍后自动关机,以节省电能消耗。
l 充电：
若电池电量过低，仪器将自动关机，请不要再开机使用。
请使配套充电器充满电后再开机使用
参数意义：
Rs： 串联等效电阻 Rp: 并联等效电阻D：损耗 Q：品质因数
Z：总阻抗 θ：相位角
S： 串联模式 P: 并联模式
！注意事项：１．测量电容前务必先放电 2.先校准再使用
3．请使用随机配送的充电器
