一体式气象站八要素

一体式气象站八要素体积小、重量轻，采用优质抗紫外线材质，使用寿命长，采用高灵敏度的探头， 信号稳定，精度高。超声波气象站是一种高度集成、低功耗、可快速安装且便于野外监测使用的高精度自动气象观测设备，它利用超声波技术测量多种气象要素，在气象、农业、环保、交通等多个领域发挥着重要作用。基于超声波在大气中的传播特性进行工作。超声波发射器会向周围环境发射超声波信号，这些信号在空气中传播时，会受到大气条件的影响，如温度、湿度、风速等。通过测量超声波信号在大气中的传播时间、速度和散射特性，超声波气象站可以推导出空气温度、湿度、风速和风向等气象参数。

一、产品简介

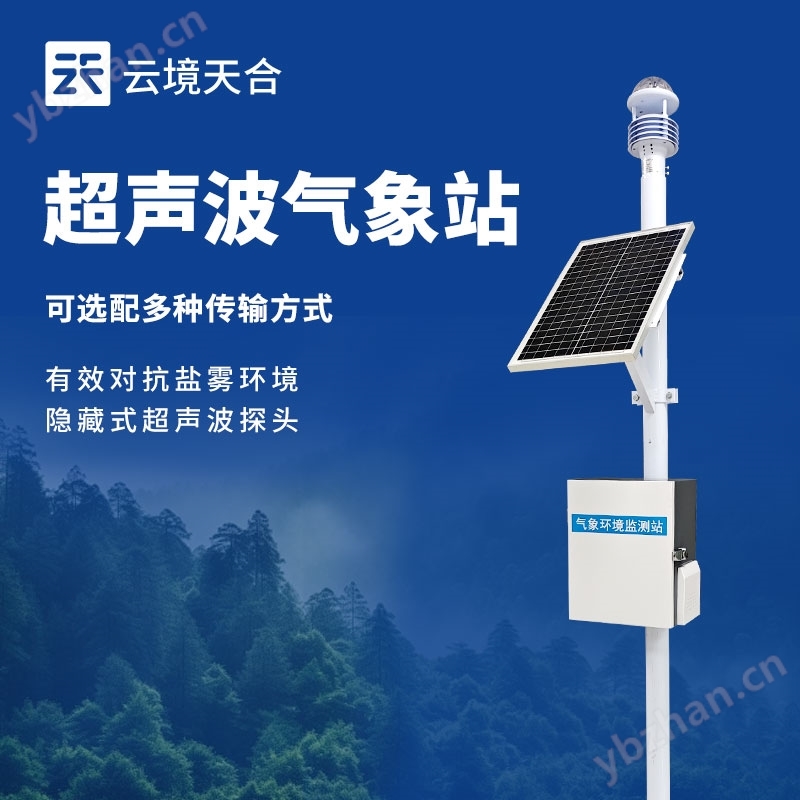

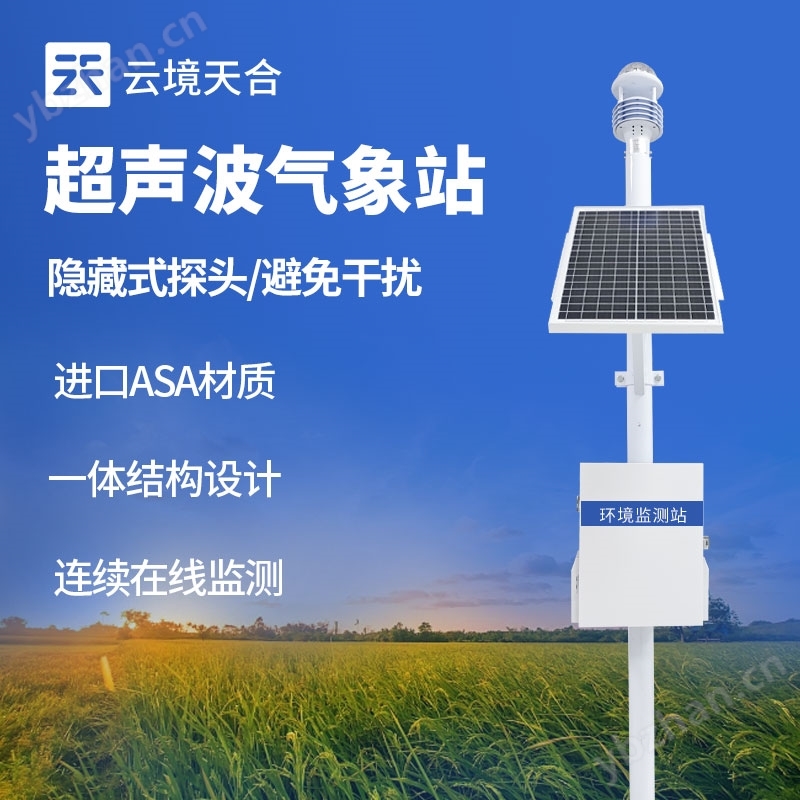

　　TH-CQX8一体式气象站八要素是一款高度集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

　　该设备免调试，可快速布置，广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。

　　与传统的超声波气象站相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

该设备创新性的采用八要素一体式传感器，可对风速、风向、温度、湿度、气压、pm2.5、pm10、噪声等气象要素进行实时观测，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将八项参数一次性输出给用户。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用13.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明1 1 0237536.5）☆

3、风速、风向、温度、湿度、气压、pm2.5、pm10、噪声八要素一体式传感器

4、标配GPRS、蓝牙、485转USB三种传输方式

5、两米碳钢支架，顶部无需法兰盘可直接套接传感器（实

6、传感器外壳采用进口ASA材质，更有效对抗盐雾等环境，防护等级达到IP65以上

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01°；（北京市校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±0.3%RH）,分辨率：0.1%RH；（北京市校准证书）

5、大气压力：测量原理压阻式，30-110Kpa（±0.25%），分辨率0.1hpa；（北京市校准证书）

6、PM2.5：测量原理光散射，0-1000ug/m3（±10%）

7、PM10：测量原理光散射，0-1000ug/m3（±10%）

8、噪声：测量原理电容式，30-120dB（±1.5dB）

9、采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,

10、传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

11、太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

12、数据上传间隔：60s-65535s可调

13、7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD

14、整机取得国家气象计量站校准证书

15、整机取得实用新型

16、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

17、生产企业具有知识产权管理体系认证证书和计算机软件注册证书

18、生产企业为3信用企业

四、产品尺寸图

五、产品结构图
