铜管高压管型母线

主要应用在我国电力建设工程中电网输电导线与变电站变压器之间的导体连接、输电线路中的跳线、电力设备中的连接导体以及大电流直流融冰装置中作过流导体，是取代传统的矩形、槽形、棒形母线和软导线的全新导体，是电力输变电系统中关键的设备（材料）之一，对输变电系统及电力设备的安全、可靠运行起着至关重要的作用。

管母线是电力输变电系统中关键的设备(材料)之一，对输变电系统及电力设备的安全、可靠运行起着至关重要的作用。安装占地面积小，组合管母线是软导线占地面积的1/3;抗腐蚀，不易覆冰、抗灾能力强，使用寿命长安装方便，外形美观，运行安全、稳定、可靠，便于检修和维护。

性能体现在∶

1）管型导体（母线）采用国内热顶铸造无缝管等一系列的先进工艺，表面光滑，尺寸精度高，抗拉强度大，不易产生放电和变形;

2）产品采用公司自行研发的稀土、耐热铝合金材料，具有优良的加工、焊接、导电及耐热性能。产品经科技部门组织鉴定

3）对流散热条件好，温升低，损耗小，导电能力强、载流量大

4）耐热性能高，可提高管母线的工作温度（工作温度达到150℃-200℃），导体在高温下具有较高的机械强度，提高输变电系统的安全可靠性

料研究与测试中心《检测报告》2008343号）;

5）安装占地面积小，组合管母线是软导线占地面积的1/3;

6）抗腐蚀，不易覆冰、抗灾能力强，使用寿命长

铜管高压管型母线

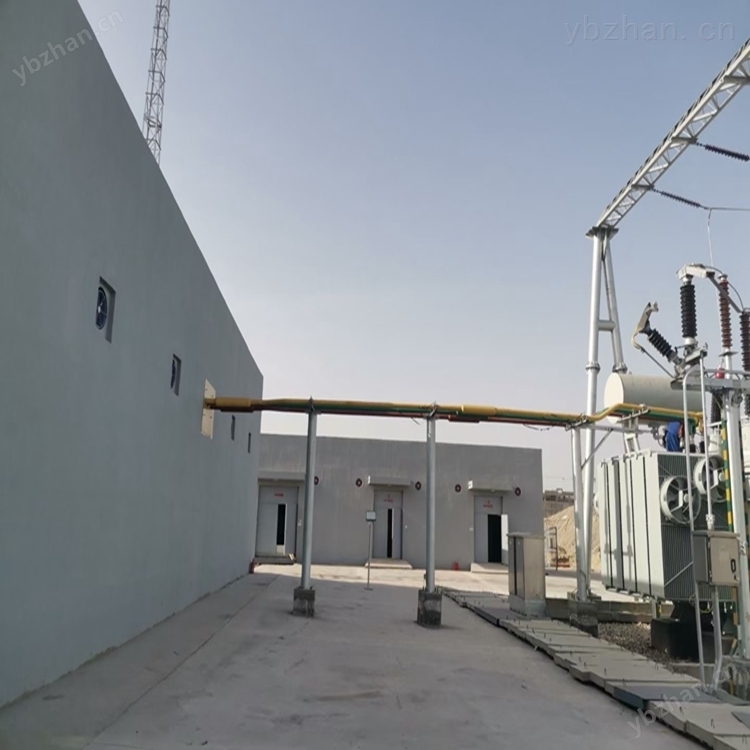

管型导体一般焊接后架空安装，采用 的管母线金具固定，由于在焊接后接头处的强度有所降低（约为母材的65％），为避免架空后接头处在使用中发生弯曲，接头处内部应用衬管进行加固,两架空支柱(或悬挂点)之间焊接头不应多于两个，常用铝及铝合金管焊接方法如下：

氩弧焊,氩弧焊接是在氩气保护下，用直流焊接电源，通过焊丝（或焊条）做为电极，使它与工件产生电弧，以焊丝（或焊条）和工件接口进行焊接，它的优点是热量集中，电弧稳定、熔化金属既能得到氩气的良好保护避免氧化，又能将熔化金属表面的氧化膜通过氩弧予以 ，因此既能获得缺陷较少又纯净的 焊缝，又能较易掌握施焊技术且能进行全位置焊接。

对于母线槽系统，可根据设计和类型与母线槽系统一起订购符合DIN 4102-9防火等级S60，S90和S120的建筑物各个防火区域之间的防火墙 。防火墙必须至少具有与相关墙壁或天花板相同的耐火等级。

出于功能持久性的考虑，可能有必要为室内干线提供额外的保护性外壳。根据所需的功能耐久性等级和计划的载体/支持系统，有不同的设计变体。

由于较差的通风和通过保护壳的散热，在以后的规划步骤中必须考虑制造商校正系数，以便确定最大允许电流。对于初始估计，可以假设校正系数为0.5。
