CAN总线电缆
一、用途：
用于汽车、计算机控制系统和嵌入式工业控制局域的标准总线。
■二、特点：
1、工作温度：-40～85℃
2、传输速度>75%,速率达100MPS@40m
■三、产品标准：
Q320831YHB006-2010
GB/T25089-2010
■四、型号：
CAN-QYFVP
■五、主要技术特征：
| 性 能 | 指标 | 典型值 |
| 特性阻抗 | 120±12Ω | 120Ω |
| 单位导体直流电阻 | 见下表 | —— |
| 传输速率 | ＞41% | 75% |
| 单位线延迟 | ＜8.0ns/m | 4.8ns/m |
| 导体间单位电容1kHz | ＜75pF/m | 38.4pF/m |
| 导体对屏蔽间单位电容 1kHz | ＜110pF/m | —— |
| 屏蔽效率 表面转移阻抗 1MHz | ＜200 mΩ/m | —— |
| 总线长度 | ＜40 m | —— |
| 长期工作温度 | -40～85 ℃ | -40～85 ℃ |

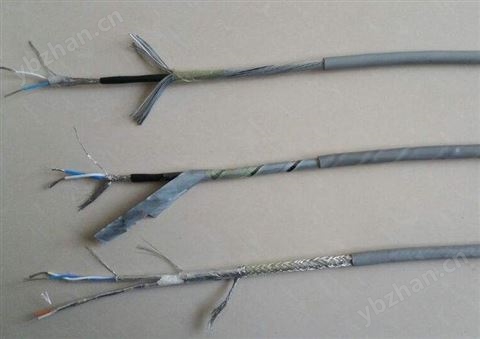

■六、产品结构示意图：
■七、产品规格：
| 规格 | 导体结构 | 绝缘标称外径 mm | 接地线 （镀锡铜） | 屏蔽铝塑 复合膜 （纵包） | 护套zui 小厚度 mm | 成品zui 大外径 mm | 参考 重量. kg/km | ||
| 单线根数/zui大外径 | zui大 外径 mm | 20℃时zui大直流电阻Ω/km | |||||||
| 2*0.22+0.22 | 7/0.21 | 0.64 | 89.5 | 1.5 | yes | yes | 0.5 | 5.0 | 26.1 |
| 2*0.35+0.35 | 7/0.27 | 0.83 | 57.7 | 1.8 | yes | yes | 0.7 | 6.2 | 40.4 |
| 2*0.5+0.5 | 19/0.19 | 0.96 | 39.3 | 2.3 | yes | yes | 1.0 | 7.9 | 62.1 |
| 2*0.75+0.75 | 19/0.24 | 1.21 | 26.2 | 2.9 | yes | yes | 1.2 | 9.8 | 95.7 |
