TL1200II-PWRJ是一款多功能的合成系统，针对于合成各种纳米结构氧化物以及纳米材料的复合包覆工艺，这款仪器主要有6个部分组成：纳米微雾发生仪，射频电源，供气系统、真空系统、TL1200管式炉、高压静电收集装置
TL1200II-PWRJ是一款多功能的合成系统，针对于合成各种纳米结构氧化物以及纳米材料的复合包覆工艺，这款仪器主要有6个部分组成：纳米微雾发生仪，射频电源，供气系统、真空系统、TL1200管式炉、高压静电收集装置。此款系统是一款非常*的合成系统，可广泛应用于纳米材料合成、电极材料材料包覆等
详细技术参数
| 型号 | TL1200II-PWRJ |
| 设备组成 | 1、纳米微雾发生仪：配有一个2.4MHz超声雾化仪，可将液体雾化成液体颗粒，然后导入到管式炉中。 2、液体流量控制装置：注射泵或者蠕动泵 3、加热部分（管式炉）：管式炉温度可以达到1200℃。 4、射频电源：信号频率13.56MHz，功率500瓦 5、供气系统：配有智能供气系统，可任选气体和量程 6、真空系统：可将腔体直径抽到0.1Pa，具体视腔体大小而定 7、静电收集装置：收集罐容积1.2L,可有效地收集由流动气体和自由沉降带过来的纳米颗粒 |
|
纳米微雾发生仪
| 纳米微雾发生仪，是一款精细雾化颗粒超声波雾化装置，最小雾化颗粒可达1微米以下。其采用超声波雾化喷头技术，可将前驱体溶液或悬浮液均匀雾化后喷入管式炉中进行高温热分解制备超细粉体， 特性 1、雾化颗粒更细，获得的粉体颗粒更细，最小雾化液体颗粒直径可达500纳米。 2、多种喷头可选，可调节雾化颗粒大小。 3、适合于盐溶液及有机溶液，液体粘稠度<1.2cps。 4、高耐腐蚀性：可适应各种强酸强碱及有机溶剂 5、标准接口输出喷雾，可与各种管式炉及干燥塔进行对接。 |
| 高压静电收集装置
| 1、电压30000V，电流1mA 2、收料桶进料为KF25快速接头，出气口为外径8mm的宝塔接头 3、收料桶预留一个KF25快速接头，用于给收料桶抽真空 4、正极棒和负极桶之间通过PTFE板连接，实现绝缘 5、收集桶容积1.2L，有效容积300ml |
| 蠕动泵（选配）
| 流量范围：0.0001～720ml/min 转速范围：0.1～150rpm 转速分辨率：0.1rpm 转速精度误差：＜±0.2% 功率：＜30W 选配不同型号的泵头，流量范围也不同 |
| 注射泵（选配）
| 1、4.3寸高清液晶触摸屏显示及操作，可装卡1支塑料注射器或玻璃进样针，注射器容量范围宽至10μL～60mL，流量范围0.184nL/min～83.318mL/min； 2、行程控制精度误差＜±0.35%，多种工作模式可选 3、强大的抗电磁干扰性能，可在高压静电电场下连续稳定运行； 4、RS485通讯，兼容Modbus协议，可与计算机、PLC、单片机等多种上位机组成自动化控制系统。 可选配不同型号的注射泵 |
| 功率 | 5.4 KW |
| 炉管尺寸 | Dia 100(OD) X1800 mm |
| 外形尺寸 （LXWXH） | 3100X700X1450mm |
| 电源电压 | 220V |
| 相数 | 单相 |
| 加热元件 | 国产优质电阻丝（可选配瑞典Kanthal A1进口电阻丝） 点击进入资料下载 |
| 控制方式 | 采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
FP93控温仪表（日本岛电） 欧陆仪表 触摸屏仪表 |
| 炉膛材料 | 1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用成型。 3、炉膛里电阻丝的间距和节距全部按日本的热工技术布置、经过热工软件模拟温场 |
| 控制精度 | +/- 1 ℃ |
| 触发器 | 移相触发 |
| 电器 | 浙江正泰 |
| 可控硅 | 106/16E 德国西门康 |
| 温度 | 温区一: 1200 ℃ 温区二: 1200 ℃ |
| 额定温度 | 温区一: 1100 ℃ 温区二: 1100 ℃ |
| 升温速率 | ≤30 ℃/ Min （可根据要求修改） |
| 推荐升温速率 | ≤15 ℃/ Min |
| 热电偶型号 | K型 |
| 加热段长度 | 205+205mm |

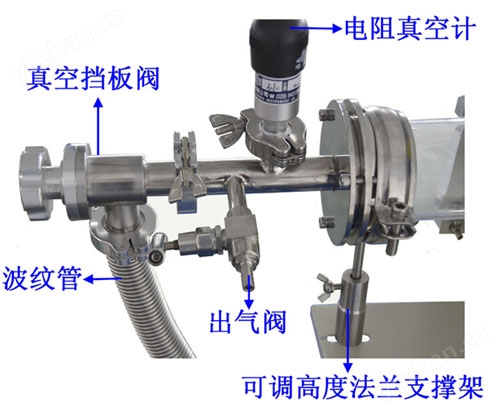

| 阀门和法兰 |
|
|
射频电源
| 功率输出范围： 0-500W 反射功率 ： 200W 工作频率：射频：13.56MHZ±0.005% 功率稳定度： +/-0.1% 谐波分量：≤-50dbc 射频区域宽度：0-600mm 可调 匹配方式 ： 自动 冷却方式：风冷 噪声： <50dB 射频接口： 50Ω N-type 输入电源 ： 208-240V 50/60HZ |
| 供气系统
| 量程和气体： 5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型） 质量流量计耐压：3MP 流量控制精度：±1.0%F.S 重复精度：±0.2% F.S 系统工作压力范围：0.1~0.5 MPa 路数：1 、2、3、4、5、6、7、8 路（可任意选择几路） 接头类型： 双卡套不锈钢接头 工作温度： 5-45℃ 压力真空表表：-0.1~0.15MPa 0.01MPa/格 静态混气室： Dia50 X 400MM 接口： Dia6 / 1/4” |
| 真空系统
| 型号：VS-0.1 电源：220V 外形尺寸： 650X650X600mm 波纹管： KF25X1000mm 用该系统抽炉管真空度可达： 10 -1Pa 真空挡板阀： KF25 真空泵型号：RV-4 真空泵极限分压强：5X10-2 Pa 真空泵进排气接口：KF25 真空泵电机转速：1440RPM 抽气速率： 4L/S 电机功率：0.75KW 电阻真空计型号：ZDZ-52T 真空度测量范围：0.1-10 5 Pa 电阻硅：ZJ-52T |
| 四周表面温度 | ≤45℃ |
| 开盖安全保护系统 | 炉体上带有空气开关和保险丝 ，当电流超过空开的额定电流时，空开会自动跳开，有效的保护 |
保修期
一年保修，终身技术支持
特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项
1.炉管内气压不可高于0.02MPa
2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa
3.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当
4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击
5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉 管破裂，法兰飞出等）
1、 电阻丝
原丝 电阻丝炉膛
(1)、表面温度高可达1420℃
(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。
(3)、电阻均衡、温场均衡性好
电阻丝 电阻均匀 、 发热量均衡
温场效果好
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用成型。
3、炉膛里电阻丝的间距和节距全部按日本的热工技术布置、经过热工软件模拟温场
4、采用4周加热，温场更加均衡
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、认证
7、法兰
铰链式法兰（选购） 可以接电阻真空计和KF25波纹管的法兰（选购） 水冷法兰（选购）
标准配件
| 描叙 | 数量 | 图片 |
| TL1200双温区管式炉 | 1 台 |
|
| 石英管100mm OD x 1800mm L | 1根 |
|
| 不锈钢法兰 | 1 对 |
|
| 不锈钢炉钩 | 1 个 |
|
| 注射泵 | 1台 |
|
| 供气系统 | 1台 | |
| 真空系统 | 1台 | |
| 射频电源 | 1台 | |
| 高温手套 | 1 双 |
|
| 纳米微雾发生仪 | 1台 |
|
| Ｋ型热电偶 | 2个 |  |
| COM转USB接口（选配） | 1 套 |
|
| 说明书 | 1 份 |  |
| 软件（选配） | 1份 |
|
| 供气系统 | 质子流量计供气系统 |
| |
| 浮子流量计供气系统 |
| ||
|
抽气系统 |
真空泵 | 2XZ-2 |
|
|
TW-1.5A |
| ||
| FX-16 |
| ||
| 德国普发分子泵 |
| ||
| 电阻真空计 | 电阻真空计 |
| |
| 复合真空计 |
| ||
| 波纹管 | KF25 |
| |
| KF40 | |||
| 真空挡板阀 | KF25 |
| |
| KF40 | |||
| KF卡套 | KF25 |
| |
| KF40 | |||
| KF三通 | KF25 |
| |
