产品说明RSUPP是罗德与施瓦茨公司新一代经济型音频信号分析仪
产品说明

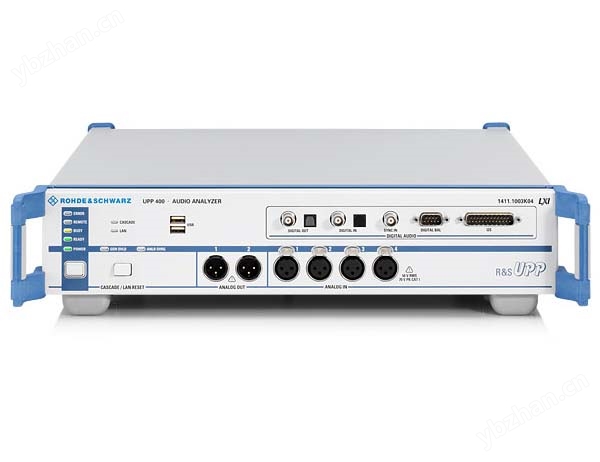

| R&S UPP是罗德与施瓦茨公司新一代经济型音频信号分析仪。R&S UPP提供2通道/4通道/8通道多种型号选择，并支持高达48通道级联并行测试。R&S upp源于业界的音频分析仪R&S UPV，R&S UPP指标出众，性能优良，标配了所有常用的音频测试功能和项目，无论是再实验室研发还生产线测试，R&S UPP均是音频分析和测试的选择。 |
特点与优点
|
应用领域
|
 |
| 多台UPP级联并行测试，相当于一台多通道UPP，适用于多通道环绕音频设备的开发，并极大的提高了生产线测试速度 |
 |
| 所有的测量参数集中设置，可任意选择和排列测量结果，用户可以打开多个测试窗口，通过切换不同的窗口即可执行不同的测试 |
| 技术指标 |
| | UPP200 | UPP400 | UPP800 |
| 模拟音频分析 | |||
| 通道数量 | 2通道 | 4通道 | 8通道 |
| 输入 | XLR阴头，平衡输入（可使用XLR/BNC转换成非平衡输入），可选AC/DC耦合 | ||
| 频率范围 | 带宽：22kHz/40kHz/80kHz | ||
| DC/20Hz到21.76kHz/40kHz/80kHz | |||
| 电压范围 | 均方根，正弦：1μV到50V | ||
| 输入阻抗 | 每个管脚相对于地：100kΩ±1％‖220pF | ||
| 串扰 | <20kHz：大于100dB | ||
| 测量功能 | RMS带宽，RMS选择，峰值，信噪比，直流FFT，THD，THD+N，SINAD，Mod Dist，DFD，polarity，波形，频率，相位，群时延 | ||
| 模拟音频发生器 | |||
| 输出 | XLR阳头，平衡/非平衡可选，带短路保护 | ||
| 源阻抗 | 25欧姆 | ||
| 电压范围 | 平衡，均方根，正弦，开路：0.2mV到14V | ||
| 非平衡，均方根，正弦，开路：0.1mV到7V | |||
| 频率范围 | 0.1Hz到80kHz | ||
| 输出信号 | 正弦，单音立体声，多音，突发单音，Mod Distt，DFD，噪声，任意波形，polarity，直流，WAV文件播放 | ||
| 数字音频分析/产品（需要UPP-B2选件） | |||
| 数字音频接口 | |||
| 连接器 | 平衡：9针D-Sub阳头，耦合转换器，110欧姆 | ||
| 非平衡：BNC，75欧姆 | |||
| 光口：TOSLINK | |||
| 通道 | 1，2或者1+2 | ||
| 音频比特 | 8比特到24比特 | ||
| 时钟频率 | 30kHz到200kHz | ||
| 格式 | AES3/IEC60958规定的专业及消费格式 | ||
| 音频分析/输出功能 | 参考模拟接口输入情况 | ||
| I2S接口 | |||
| 连接器 | 25针D-Sub探头 | ||
| 通道 | 1，2或者1+2 | ||
| 字符长度 | 每通道16/24/32比特 | ||
| 音频比特 | 8比特到24比特 | ||
| 时钟频率 | 6.75kHz到200kHz | ||
| 音频分析/输出功能 | 参考模拟接口输入的情况 | ||
| FFT分析 | |||
| 频率范围 | 数字：直流到50％采样率 | ||
| 模拟，带宽22/40/80kHz：直流到22.5/43.5/87kHz | |||
| FFT长度 | 512/1K/2K/4K/8K/16K/32K/64K/128K/256K | ||
| 加窗函数 | 矩形，Hann，Blackman-Harris，Rife-Vincent 1to3，Hamming，flat-top | ||
| 一般指标 | |||
| 供电 | 交流电压：110-240V±10% | ||
| 交流电频率：50Hz-60Hz | |||
| 功耗：80VA | |||
| 外观尺寸 (高*宽*深) | 96*465*460mm | ||
| 重量 | 6.7kg（带附件） | ||
订购信息
|
