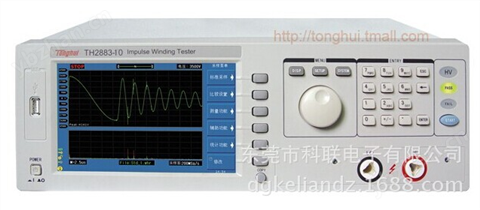

常州同惠TH2883-10脉冲式线圈测试仪 10000V匝间耐压测试仪
性能特点
■ 符合LXI标准的线圈测试仪
■ 10kV脉冲电压输出
■ 最多8通道扫描测试
■ 可测试低至1uH电感量线圈
■ 65k色7" TFT 宽屏显示
■ 200Msps的波形采样率
■ 6次/秒的测试速度
■ 高保真电晕提取算法（技术）
■ 四种波形比较判定方法
■ 电压、时间及频率的测量及仪器参数自动保存
■ 多样本平均，可进行32个标准波形的平均处理
■ 破坏性测试为您选择合适测试电压
■ 消磁脉冲的施加，保证测试波形一致
■ 20组仪器文件可供存储并自动加载
■ 屏幕信息快存于U盘 (COPY键)
■ 可通过U盘自动升级系统固件
■ 中英文可选操作界面及四种可选的显示界面效果
■ Handler、RS232C、USB 和LAN接口
简要介绍
■ TH2883系列产品是同惠研发的新一代脉冲式线圈测试仪，共有四个型号组成。该系列产品采用当前主流的32bit CPU和高密度SMD贴装工艺，65k色7寸宽屏TFT显示器。操作功能简洁易用，显示界面清新亮丽。10kV脉冲电压、最多8通道扫描测试、低至1uH电感量的线圈测试、200Msps的采样率，6k Bytes的存储深度、标准样本平均的使用、消磁脉冲的施加、高保真电晕的提取以及非破坏性测试的开启…… ，无不彰显在业界的地位。TH2883-10具有10kV的脉冲输出电压，可测试更高绝缘耐压的匝间测试。TH2883系列产品标配USB Host、RS232C、USB Device和LAN接口，既方便您图形的快速保存，又方便您远程的随意掌控。
技术参数
型号 | TH2883-10 | |
脉冲电压 | 500V-10kV 20V步进±5%±25V | |
通道数 | 1 | |
电感测试范围 | ≥20uH | |
脉冲能量 | 0.5焦耳 | |
测量速度 | 1.4次/秒(10kV 脉冲电压输出时) | |
施加脉冲数 | 到32个 | |
输入阻抗 | 5MΩ | |
显示器 | 800x480点65k色TFT，波形显示范围600x256 | |
波形采集 | 采样率: 200Msps, 8级可调分辨率: 8 Bits存储深度:6k Bytes样本平均:1-32 | |
判定方法 | 和标准波形比较 面积比较 面积差比较 电晕放电 相位差比较 | |
波形测量 | 波形的电压、波形的频率、波形的时间 | |
触发方式 | 手动触发、外部触发、总线触发，内部触发 | |
判别输出 | OK/NG 显示，LED 灯指示，蜂鸣器报警 | |
测量统计 | 具有测量结果的统计功能 | |
存储器 | 仪器内部可以存储20组标准波形和仪器设置也可以使用U盘作为外部存储器 | |
接口 | Handler,RS232C,USB Device,USB Host，Lan | |
电源 | ||
供电电源 | 110V/220V±10% 50Hz/60Hz±5% | |
电源功耗 | ≤200VA | |
通用条件 | ||
工作环境 | 温度 | 0℃ - 40℃ |
湿度 | ≤75% R.H. | |
安全和电磁兼容 | IEC61010-1:2001,IEC61326-2-1:2005 | |
