解锁精准测量！雷达超声波流量计实操秘籍大公开

产品流速测量基于多普勒效应，采用雷达和超声波融合技术，非满管时采用雷达测速，满管时采用超声波测速，探头发出一束雷达波或超声波，当雷达波或超声波接触到流体中的杂质或气泡时会使反射的雷达波超声波产生多普勒频移Δf， 多普勒频移Δf正比于流体流速，通过测量多普勒频移Δf 即可测量出流体的流速 V。 产品基于雷达液位传感器测量液位，通过设定的渠道参数可自动计算流体截面积S，基于速度面积法，即可测量液体的流量 Q。

Q = V × S

这种设计实现了满管与非满管场景的无缝切换，解决了传统设备在复杂工况下的测量盲区问题。

        现场环境确认

选择合适的测量点：

1.为了得到更为准确的测量数值，请确保设备安装的正前方无遮挡，无漩涡，乱流等现象。　

2.设备出厂的默认检测方向是逆水方向，建议将设备的斜面朝着水流过来的方向安装。

3.设备应安装在管道的正中间，确保设备信号尽可能多的打到水面上。

4. 雷达波束范围应全部照射在管网正中的平稳水流面上。

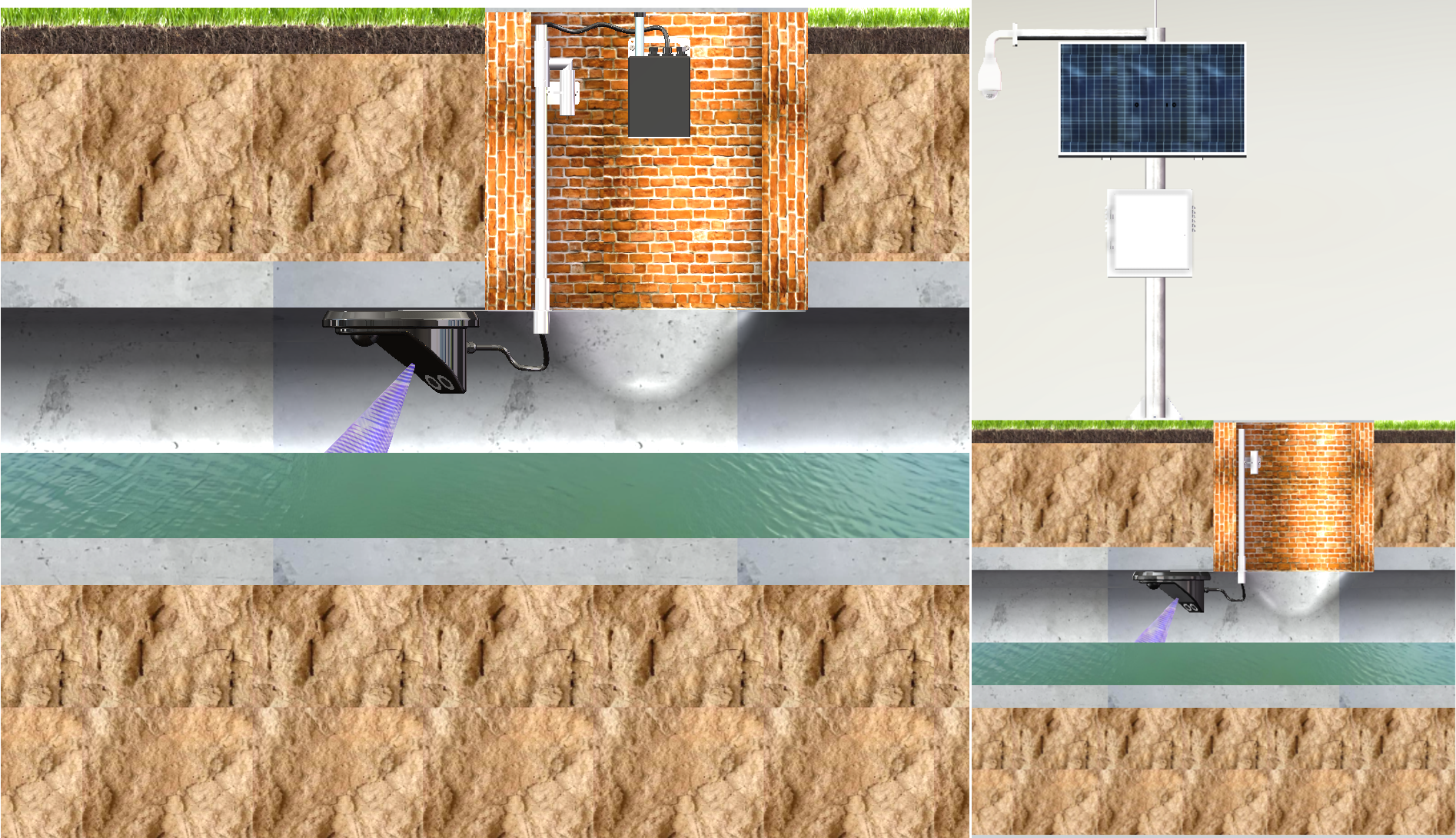

二、安装示意图

　  选择合适的测量位置，优选有较好的代表性，周围没有遮挡物，尽可能避开回流、水流情况复杂的地方。

        三、设备维护

　　1.清洁主机和传感器表面，传感器探头避免接触腐蚀性液体，电缆线避免过度弯曲。

2.定期（如每月）检查传感器是否松动、电缆是否老化，确保下次使用正常。

3.确保仪表（流速和液位探头）下方至液面没有障碍物干扰雷达信号；

4.两个圆形超声波收发装置应避免硬物撞击或划伤，当其上面附着异物时应用清水冲洗或软布轻察；
