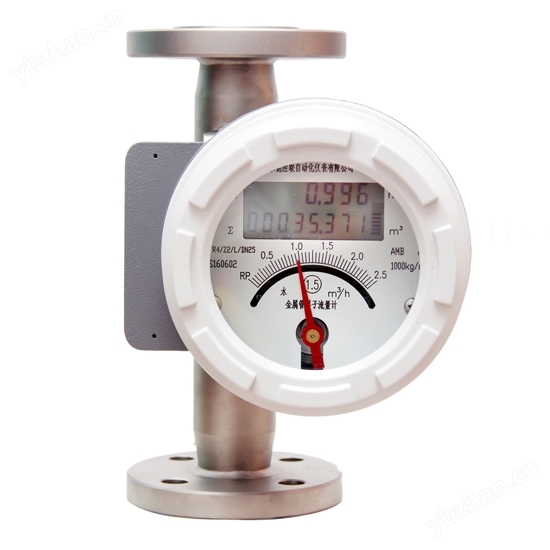

隔爆型金属管浮子流量计 返回列表页

一  产品概述

SL系列金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表,它具有体积小,测量范围大,使用方便的特点,几乎能测量所有的液体和气体流量,特别适用于低流速、小流量、高温高压介质的测量.

SL系列金属管浮子流量计以其优良的性能和高的可靠性，在石油化工、钢铁、冶金、制药制水、环保工程等领域得到了广泛的应用。

二   结构原理

1、结构

隔爆型金属管浮子流量计主要有两部分组成：传感器和指示器。传感器主要有法兰、测量管、锥管或孔板、浮子和上下导向器组成；指示器主要有磁耦合系统、电远传系统、指示盘、指针和壳体组成。

2、原理

流体自下而上流经测量管时，浮子受到浮力和流体的推力会逐渐上升，当浮子自身的重力和浮力、流体的推力平衡时，浮子会悬停于测量管中的某一个位置。当流体的流量越大推力也就越大，浮子的位移也会增加，浮子位移增加后与孔板或锥管的环隙也会增大，从而会通过更大的流量，所以说金属管浮子流量计是一种变面积流量仪表。

浮子内嵌一根磁钢，指示器中有磁耦合系统与之形成磁关联，当浮子在测量管中上下移动时，指示器中的磁耦合系统会带动指针移动。利用磁传感器检测位移并转换成电信号，经电路板处理后显示瞬时和累计流量，指针在指示盘上指示瞬时流量。

三   产品特点

1、远传型可任意设置上下限报警，方便报警点更改。

2、液晶背光恒高亮，方便观测。

3、液晶同时显示瞬时流量、累计流量和百分比光柱。

4、支持所有标准HART协议软件及手操器。

5、具备数据存储备份和恢复，可随时恢复到出厂状态。

6、各种形式的安装方式满足不同工况要求。

7、各种连接方式满足不同连接需要。

8、液晶显示流向并且无si角，从各个角度都可以清楚观察数据。

9、一次滚压成型传感器，精度高、重复性好。

10、卫生型传感器光洁度高、无si角保证使用无残留。

四   技术参数

五  产品选型

例如：SLH1/R4/Z1/L/T/d/L/DN15含义是垂直安装下进上出，传感器材质为304，指示器类型为就地指示型，介质类型为液体，带夹套，隔爆型,带下限报警，口径为DN15。

六  注意事项

6.1  隔爆型金属管浮子流量计属于精密设备，在运输、安装、储存和使用的过程中，必须轻拿轻放，避免野蛮运输、过应力安装和乱扔乱放的现象，必须保证传感器和指示器的相对位置不变，位置改变将直接影响仪表的测量精度。

6.2  仪表在装箱前会在入口端放入缓冲纸垫，用户在安装前一定要先取出缓冲纸垫。

6.3  仪表在使用过程中不可避免的会有杂质或铁磁性物质吸附在浮子上，因此要定期对流量计传感器内部进行清理，否则会使浮子卡死或影响测量准确度。如果装有磁过滤器，也要对磁过滤器进行清理。

6.4  由于仪表指示器内装有电子元件，，仪表接线或拆卸前盖后，一定要拧紧保证壳体的密封性，防止液体、腐蚀性气体或其它杂质进入，同时还要保证仪表壳体可靠接地。

6.5  在头次使用仪表时，一定要注意：必需缓慢的开启阀门。如果迅速打开阀门，巨大的冲击力会使浮子冲击止动器，有可能损坏仪表。

6.6  对于远传型指示器，首先要保证接线正确后方可通电，否则容易使仪表损坏。对于危险场合一定要选择防爆型指示器，并严格按照防爆要求进行安装。

6.7  防爆型的仪表在现场需要打开壳体时，一定要先切断电源。

6.8  在清洁仪表时，避免用高压水枪冲洗壳体，以防止水进入壳体内损坏电子元件。

6.9  仪表应储存在-40~+55℃，无雨雪、暴晒或腐蚀性介质的场所。

6.10 仪表的安装位置要离铁磁性金属材料300毫米以上，远离强磁场。

七  技术服务及承诺

7.1  在正常使用情况下，本公司产品自发货之日起保修12个月。

7.2   如果本公司产品出现本身的产品质量问题，经本公司技术人员电话指导无法解决的，自发货之日起6个月内免费更换相同规格产品。

7.3  此保修不适用于错误的选型、使用、改装或非正常条件下操作造成损坏的产品。
