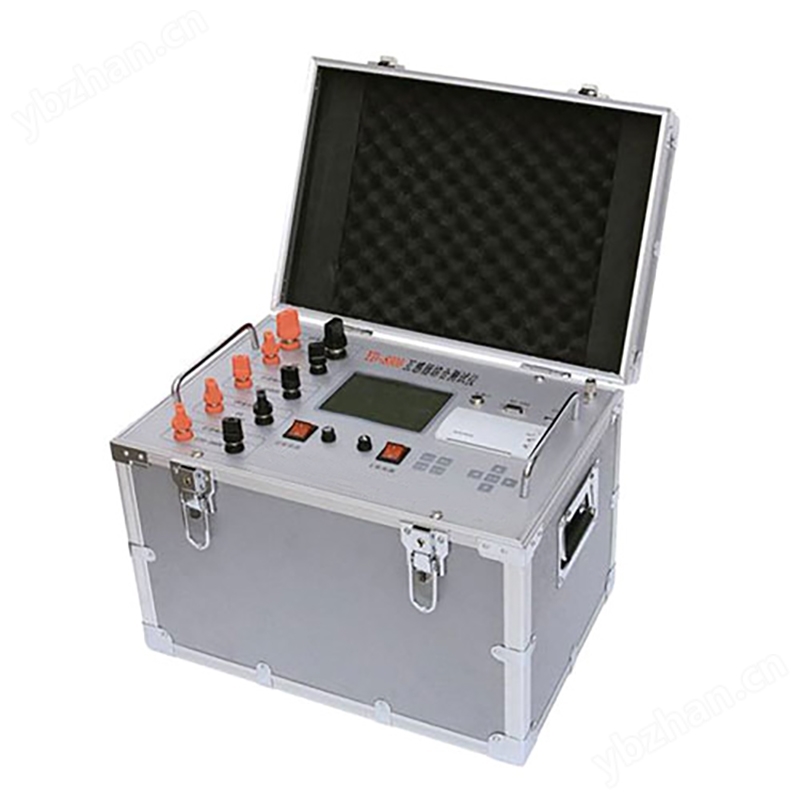

当前位置：上海冠仪自动化科技有限公司>>继电保护、二次回路测试设备>> SGAT-8300互感器综合测试仪
主要功能和特点：
●自动测试 只需按要求设置参数，全自动采集CT数据并进行相关测量。
●可测试CT伏安特性、5% 和10%的误差曲线、CT二次侧回路、CT二次负载、变比和极性。
●可测试PT伏安特性，PT变比和极性。
●伏安特性试验输出电压0-1000V、电流0-20A；可做目前大部分的电流互感器及电压互感器的伏安特性试验。
●变比测试电流0-600A。
●单电源输入，220V/380V自动转换。
●简单的接线方式。
●自带微型打印机，可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告。
●带有大容量存储器，可存储1000组测试数据，掉电不丢失。
● PC通讯为系统扩展项目，可根据需要进行扩展升级。
●试验数据可直接存至U盘，方便将数据导入计算机保存。
●实时时钟，方便记录试验的具体时间。
装置主要技术参数：
| 电源输入电压 | 220V | 380V | 误差（%） | |
| CT伏安特性 | 电压 | 0~650V | 0~1000V | <0.5 |
| 电流 | 0~20A | 0~20A | <0.5 | |
| CT变比 | 一次电流 | 0~400A | 0~600A | <0.5 |
| 二次电流 | 0~5A | <0.5 | ||
| C T二次回路负载 | 二次电流 | 0~5A | <0.5 | |
| 二次负载 | 0~5Ω | <0.5 | ||
| PT伏安特性 | 电压 | 0~200V | <0.5 | |
| 电流 | 0~20A | <0.5 | ||
| PT变比 | 一次电压 | 0~650V | 0~1000V | <0.5 |
| 二次电压 | 0~6V | 0~6V | <0.5 | |
| 互感器交流耐压 | 电压 | 0~650V | 0~1000V | <0.5 |
| 电流 | 0~20A | 0~20A | <0.5 | |
| 装置电源电压 | AC220±10% 或 AC380±10% 50Hz | |||
| 工作环境温度 | -10℃ — +50℃ | |||
| 主机重量 | 32kg | |||
| 主机体积 | 长×宽×高=450mm×320mm×340mm | |||
