一、基础定位与外观
普源 RIGOL DG2052 函数 / 任意波形发生器属于DG2000 系列双通道信号源，50MHz 带宽，无风扇静谧工业机型，是开关电源、驱动电路、环路测试主流信号发生器

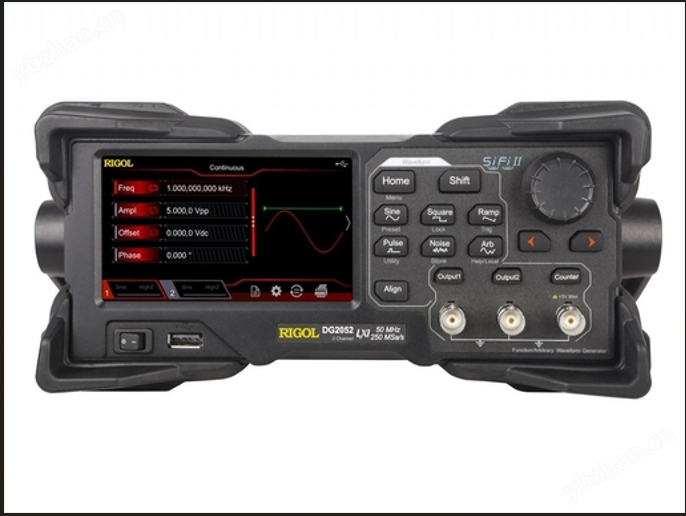

外观配置
4.3 英寸彩色触摸屏 + 实体按键 + 多功能旋钮混合操作
双通道 CH1/CH2 等性能输出，独立同步触发输出
无风扇静谧设计，实验室长时间运行无噪音
尺寸：261.5×112×318.4mm，整机 3.2kg
二、核心硬件参数
通道与带宽双通道、性能一致；正弦波上限50MHz，方波 15MHz，三角波 1.5MHz
采样与分辨率采样率 250MSa/s，16bit 垂直分辨率，波形细腻无阶梯失真
任意波形存储单通道 16Mpts 大容量存储，可导入示波器捕获波形回放
信号质量SiFi II 波形保真技术，全波形抖动低至 200ps；频率稳定度 ±1ppm，低相位噪声
输出幅度（50Ω 负载）1mVpp~10Vpp（≤10MHz）；高频段自动限幅，阻抗匹配精准
频率分辨率：1μHz，超低频精密输出
三、内置波形库
7 种标准波形：正弦、方波、三角、锯齿、脉冲、直流、噪声
内置160 种专用任意波形：电源纹波、电机励磁、医疗信号、通信码型、故障瞬态波形等
内置 8 次谐波发生器，用于滤波器、谐波检测设备测试
四、全功能汇总
1. 调制功能（模拟 + 数字）
AM、FM、PM、ASK、FSK、PSK、PWM，适合驱动、射频、开关控制信号模拟
2. 脉冲 / 码型 / 序列
3. 内置 240MHz 频率计
7 位数字显示，可外接外部信号测频，一机两用
4. 触发输出模式
连续、触发、门控、脉冲串（Burst），可模拟单次故障、间歇性信号
5. 通信接口（标配）
USB Device、USB Host、LAN（LXI），支持上位机程控、U 盘波形导入导出，自动化测试系统适配
五、核心技术优势（SiFi II）
传统 DDS 信号源会产生阶梯失真、杂波大；DG2052 采用逐点波形重构：
六、典型应用场景
开关电源研发：MOS 栅极驱动信号、环路激励 PWM 波形、软启动模拟
逆变器 / 电机驱动：正弦励磁、SPWM、谐波注入测试
电路环路测试：搭配示波器 + 高压差分探头 PHA1150B 做环路增益扫频
电子教学、模拟电路实验
汽车电子、医疗设备信号仿真
