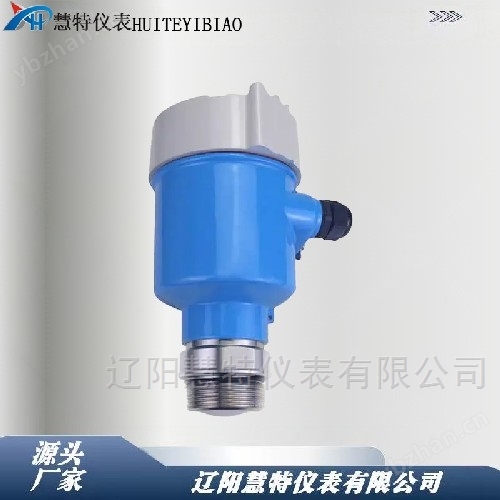

FMU30-AAHEABGHF 高频雷达物位仪表 可自由调整 安装规范及多个方面，包括安装前的准备、安装步骤、接线方式以及参数设置等。以下是一个基于通用标准的导波雷达变送器安装规范概述：
一、安装前的准备
确认系统就绪：
验证系统中是否已加载了的设备驱动程序，以确保正确通讯。
对于基于HART的控制系统或资产管理系统，确认该系统的HART功能。
检查设备：
确保导波雷达变送器及其附件（如导波杆、垫圈、螺母等）完好无损。
检查变送器的型号、规格和测量范围是否符合设计要求。
选择合适的安装位置：
安装位置应便于观察和操作，同时避免受到机械振动和冲击的影响。
导波雷达变送器的天线轴线应与液位的反射表面垂直，以确保测量准确。
FMU30-AAHEABGHF 高频雷达物位仪表 可自由调整 安装规范
二、安装步骤
螺纹式/法兰式/Tri-Clamp®储罐连接：
对于螺纹式连接，根据现场操作规程使用防卡剂或PTFE胶带密封螺纹。
将变送器和导波杆沉入储罐中，并调整显示屏方向。
拧紧螺母，确保连接牢固。
支架安装：
将支架安装到管道或墙壁上，确保支架稳固可靠。
将带导波杆的变送器安装到托架上，并调整至合适的位置。
分体式外壳安装：
小心拆卸变送器，将导波杆安装到储罐上。
将分体式连接件安装到导波杆上，并拧紧螺母。
把托架安装到管上，紧固好外壳支撑，然后安装变送器头。
三、接线方式
电源接线：
根据变送器的电源要求选择合适的电源电压。
使用适合电源电压并且可用于危险区域的屏蔽双绞线进行接线。
将电源线穿入电缆密封接头或导线管中，并接地。
通讯接线：
对于HART通讯，需要连接HART调制解调器或手持通讯器。
确保回路电阻符合变送器的要求。
四、参数设置
设置报警和写保护：
在电路板上或LCD显示屏上设置报警条件和写保护开关。
确保组态后设置写保护，以防止未经授权的更改。
调整导波杆长度：
根据测量范围调整导波杆的长度，确保测量准确。
五、注意事项
安全事项：
在安装过程中，应遵守相关的安全操作规程，确保人员和设备的安全。
在易爆环境中使用时，应采取适当的防爆措施。
维护事项：
定期检查变送器的运行状态和测量准确性。
清洁变送器和导波杆，避免附着物影响测量。
