文丘里管概述文丘里管应用于各种行业各种介质的流量测量、控制和调节；它具有压力损失很小、寿命长等特点

详细介绍

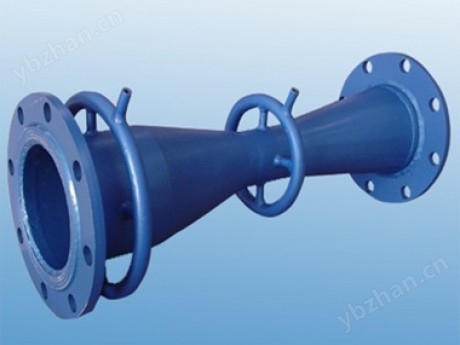

文丘里管

概述
文丘里管应用于各种行业各种介质的流量测量、控制和调节；它具有压力损失很小、寿命长等特点。文丘里管亦称标准文丘里管、低压损文丘里管，它保留了经典文丘里管的基本特性，入口圆筒段长度、收缩段及收缩角和扩散角均有变化，整个装置较经典文丘里管缩短。
DXLGW型标准文丘里管系标准节流件之一，它配差压仪表，用于测量封闭管道中单相稳定流体(液体、气体或蒸气）的体积流量。由于它结构简单，工作可靠，已广泛用于化工、石油、轻工、医药、化肥、治金等工业部门。
文丘里管的详细介绍
适用范围
1、公称直径：50mm≤DN≤1200mm（超过此范围需标定）
粗铸收缩段：100mm≤DN≤800mm
机械加工收缩段：50mm≤DN≤250mm
粗焊铁板收缩段：200mm≤DN≤1200mm
2、节流孔径比β：0.3≤β≤0.75
粗铸收缩段：0.3≤β≤0.75
机械加工收缩段：0.4≤β≤0.75
粗焊铁板收缩段：0.4≤β≤0.7
3、雷诺数范围：7×10 3≤ReD≤2×10 6
4、精度等级：1级，1.5级
结构形式

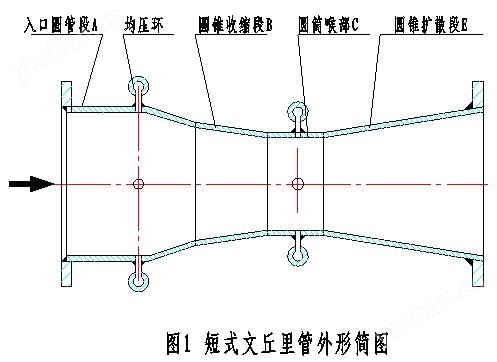

短式文丘里管是由入口段、两种不同收缩段、喉部及扩散段组成、具体外形结构见下图：
