雄华生产除锰铁过滤器控制箱 全自动多介质过滤器控制箱
雄华生产除锰铁过滤器控制箱 全自动多介质过滤器控制箱
一、功能概述
控制箱配套过滤设备工作，自动控制流程包括过滤和排污两大工艺，排污工艺由反洗、正洗步骤组成。系统工艺控制模式有：定时模式和压差模式。
自动控制各工艺步骤时间可灵活设置；
手动控制时可设置工艺步骤组合动作或单独设置任一阀门动作。
二、性能指标
□通用指标
额定电压 | AC100V---AC240V |
工作环境 | 环境温度：0℃~40℃ 相对湿度：35%~85% RH |
继电器无源输出 | 负载能力2A/路 |
无源开关点输入 | 匹配阻抗1000Ω |
□ 其他
通讯 | Modbus-RTU |
显示 | 5寸彩色触摸屏 |
参数 | 掉电保存 |
语言 | 中文 |
全自动多介质过滤器控制箱三、安装事项
□端子布置图
端子名称 | 功能定义 | 备注 |
L | 24V开关电源输入 | AC100V-240V 35W |
N |
A1+ | 与Modbus-RTU上位机通讯RS485 | *使用双绞线 波特率9600 距离500M |
B1- |
A2+ |
B2- |
COM | 开关点输入公共端 | 外部输入开关信号阻抗≤1000Ω |
X1 | 压差信号输入 |
X2 | 保留 |
X3 | 保留 |
X4 | 保留 |
X5 | 保留 |
COM1 | 电动阀输出公共端 | 电动阀输出 AC220-1A(单路) DC24V-1A(单路) |
Y1A-Y7A | 电动阀开阀输出 |
Y1B-Y7B | 电动阀关阀输出 |
全自动多介质过滤器控制箱
□电动阀输出接线方式：
由YXA、YXB成对的无源继电器输出接点驱动电动阀，驱动源YXA打开电动阀,驱动源YXB关闭电动阀。详见附录。
四、系统工作模式
□自动控制模式介绍
工作模式：定时模式和压差模式共存
定时模式：以设定制水周期时间为条件，计时达到设定之后就开始清洗程序；
压差模式：以压差输入点检测到信号为准，进入清洗流程；
□自动模式动作示意图
过滤工艺：1、5号阀打开, 2、3、4号阀关闭；
反洗工艺：2、3号阀打开, 1、4、5号阀关闭；
正洗工艺：1、4号阀动作, 2、3、5号阀关闭；
| 1#阀 | 2#阀 | 3#阀 | 4#阀 | 5#阀 |
过滤 | ● | ○ | ○ | ○ | ● |
反洗 | ○ | ● | ● | ○ | ○ |
正洗 | ● | ○ | ○ | ● | ○ |
□手动控制
可进行组合功能手动操作和单独阀门手动操作。
详见操作页面介绍。
五、操作页面

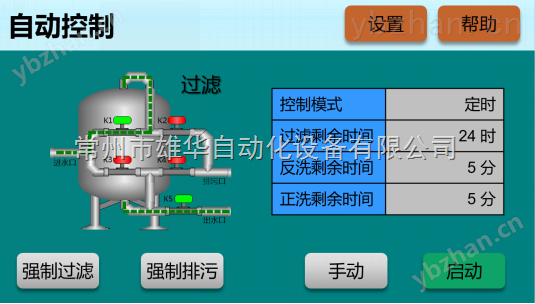

□操作界面
左侧视窗为设备运行示意图；右侧边栏为状态显示；
强制过滤、强制排污可打断当前运行工艺，直接进入过滤或排污过程；
□手动控制页面
1#阀 至 5#阀为5路阀门控制点，可单击进行开/关切换；
过滤、反洗、正洗为系统工作的几种工艺状态,单击进行状态切换,阀门输出指示对应状态信息；
□参数设置页面
可根据各工艺所需时间设置对于步骤控制时间长度；阀门动作时间为电动阀输出持续时间，为保护电动阀，输出时间达到后自动关闭；
六、安装尺寸：
箱体采用IP65等级防水箱体
产品外观尺寸：
长*宽*厚=290*190*140mm。
背面的固定孔尺寸为:
250*150,
全自动多介质过滤器控制箱
