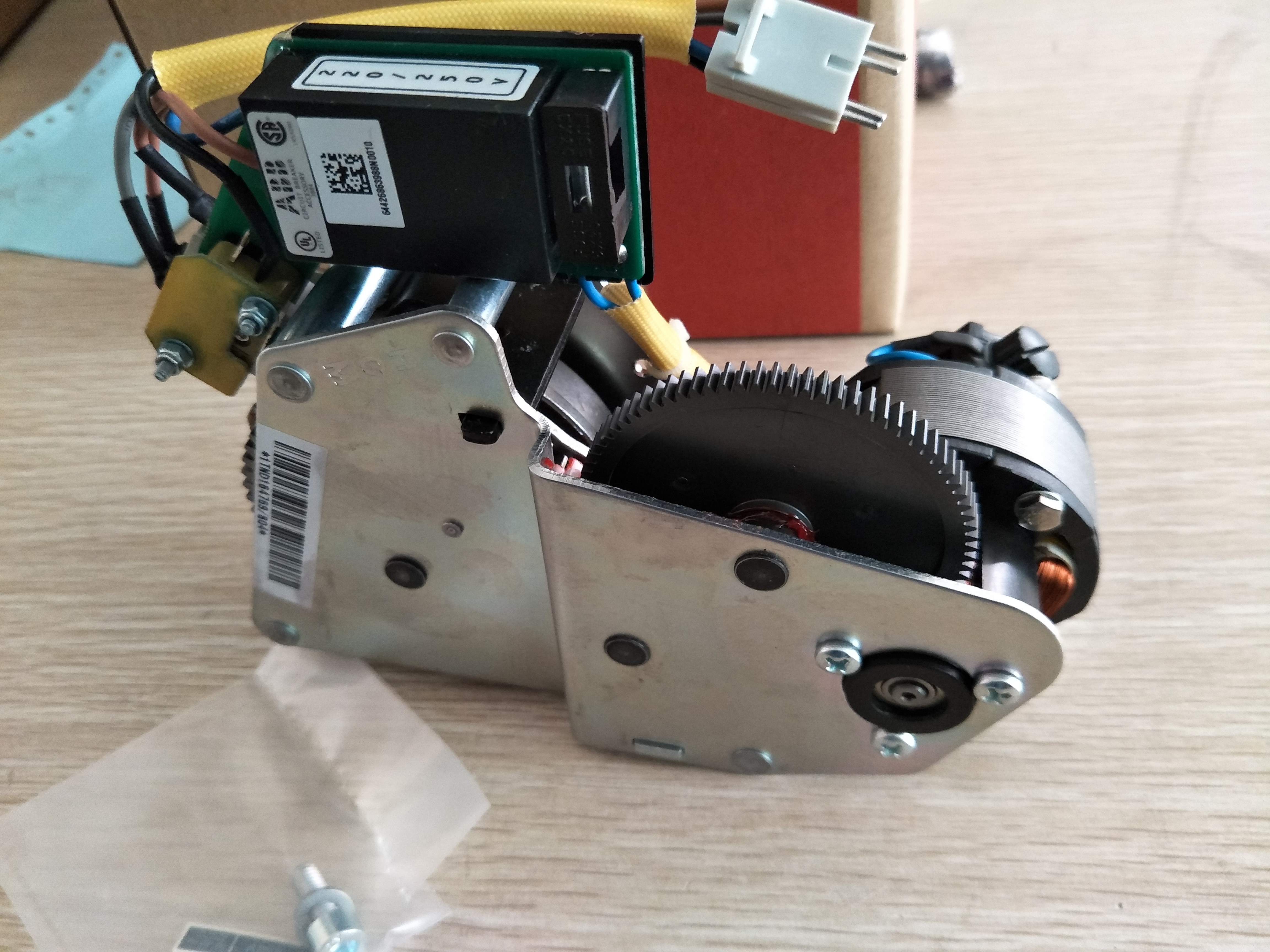

ABB 弹簧储能电机1SDA038321R1

ABB储能电机断路器 请勿混搭
ABB SACE S.p.a.储能电机 自动对合闸弹簧储能的齿轮式电动机 (M)齿轮式电动机可自动对操作机构的合闸弹簧储能；当断路器合闸动作完毕，齿轮式电动机立即对合闸弹簧储能。合闸弹簧亦可在维护时或无控制电源时手动储能 (利用操作机构的杠杆)

   新 Emax 是 ABB 多年来致力于探索新的解决方案，以及积累多年开发设计经验的产品。这种变革始于1942。新 Emax 系列是具有令人难以置信的创造性和高质量的断路器，它的设计满足所有应用的要求。新 Emax 系列产品配备*新基于工程重组的全新电子学原理的脱扣器，拥有相同尺寸和经改良的性能以满足市场的各种需要。这种全新电子学原理的产品在追求的解决方案的领域开启了一个窗口，它的连接方式在市场上从未出现过，你现在该体验到ABB 新 Emax 系列的优点了。
   秉承 ABB 产品一贯的优良传统，新 Emax 提供的性能位居同类产品之*巅。新 Emax 系列所提供的显著优点是：性能
更高、外形更紧凑，从而节约了开关柜的空间，更经济实惠。Emax X1 不仅尺寸紧凑，性能更是堪称*，额定电流达到 1600A，分断能力 65kA（440vac）和高短时耐受电流 Icw，而 Emax E3 的分断性能已提高到 V 级。ABB总能敏锐洞察变化莫测的市场需求，并根据市场需求生产出满足这种应用的既简单又便于操作的新产品。
   新 Emax 像一盏闪耀的明灯：新一代的保护脱扣器装有*新的电子产品，为控制和保
护提供单独的显示方案。新的脱扣器具有极其丰富的功能，使用时既直观又方便，只需简单的敲键便能完成系统的控制PR123/P 脱扣器配备有电流方向性保护、预防接地故障的双重 G 保护和剩余电流保护是市场上仅有的。现在你可明了新 Emax 是多么的智能化了。
  可靠性和安全性是 Emax 成功*中的两个关键因素，同时也是 Emax 系列产品的特性。认真地选择材料，小心翼翼地安装和严格的测试，这使新 Emax 系列极其可靠和坚固，并具有高于同类产品的动热稳定性。选用新 Emax 使你人身更安全，安装也更安全。ABB 根据您的需要提供更快捷的服务。新 Emax 给你一种只有可靠产品才有的那种安全和舒适感。

自动对合闸弹簧储能的齿轮式电动机 (M)
齿轮式电动机可自动对操作机构的合闸弹簧储能；当断路器合闸动作完毕，齿轮式电动机立即
对合闸弹簧储能。
合闸弹簧亦可在维护时或无控制电源时手动储能 (利用操作机构的杠杆)。
同时，也可安装一个限位开关及微动开关来监视合闸弹簧是否已储能 (参考附件 5d)。
参考线路图： M (1)
弹簧储能电动机
特性
电源 (Un) 24-30 V AC/DC
48-60 V AC/DC
100-130 V AC/DC
220-250 V AC/DC
运行条件85%...110% Un, 380...415 V AC/DC (CEI EN 60947-2 标准)
冲击功率 (Ps) DC = 300 W (X1) / 500 W (E1-E6)
AC = 300 VA (X1) / 500 VA (E1-E6)
额定功率 (Pn) DC = 100 W (X1) / 200 W (E1-E6)
AC = 100 VA (X1) / 200 VA ( E1-E6)
冲击时间0.2 s
储能时间8-10 S (X1) / 4-5 S (E1-E6)
绝缘电压2500 V 50 Hz (1 分钟)

合闸弹簧储能后的信号接点
使用一个微动开关可以摇控指示操作机构内合闸弹簧的储能状态 (与齿轮式弹簧储能电动机一
起供应)。

ABB储能电机 ABB 弹簧储能电机1SDA038321R1 EMAX电操机构  E开关储能电机  框架断路器    电动机操作机构  储能马达  断路器储能电机  E开关储能马达   储能电机 SACE e2nABB断路器储能电机   EMAX电操机构  E开关储能电机  框架断路器    电动机操作机构  储能马达  断路器储能电机  E开关储能马达   储能电机 SACE e2nABB空气断路器储能电机   EMAX电操机构  E开关储能电机  框架断路器    电动机操作机构  储能马达  断路器储能电机  E开关储能马达   储能电机 SACE e2n

操作机构是属于储能型的，也就是用预先储能的弹簧操作。
弹簧储能可以手动操作前面盘的手柄或利用齿轮式电动机电动操作。
分闸弹簧在合闸 (closing) 操作时自动储能。
通过安装在操作机构内部的合闸及分闸线圈，以及使用齿轮式电动机对弹簧储能，断路器可以实现遥控操作，如需要，还可与
监控系统配合。
