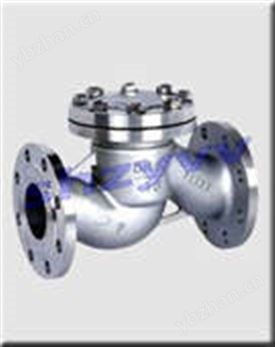

H41H升降式止回阀产品概述H41H升降式止回阀，阀芯沿着阀体通道中心线升降，开启时依靠介质压力顶开阀芯，关闭时依靠阀芯自重落下关闭
H41H升降式止回阀 产品概述
H41H升降式止回阀，阀芯沿着阀体通道中心线升降，开启时依靠介质压力顶开阀芯，关闭时依靠阀芯自重落下关闭。密封是依靠介质逆流压力对阀芯形成密封比压。介质压力越高，密封效果越好。可以防止介质倒流，防止泵及电机反转，一般安装在水平管道上。
H41H升降式止回阀 产品特点
H41H升降式止回阀 技术参数
| 型号 | 公称压力Mpa | 试验压力Mpa | 工作温度℃ | 适用介质 | |
| 壳体 | 密封 | ||||
| H41H-16C | 1.6 | 2.4 | 1.76 | ≤425℃ | 水，气体 |
| H41H-25C | 2.5 | 3.75 | 2.75 | ||
| H41H-40C | 4.0 | 6.0 | 4.4 | ||
| H41H-64C | 6.4 | 9.6 | 7.04 | ||
| H41H-100C | 10.0 | 15.0 | 11.0 | ||
| H41W-16P | 1.6 | 2.4 | 1.76 | ≤275℃ | 工艺气，弱酸类 |
| H41W-25P | 2.5 | 3.75 | 2.75 | ||
| H41W-40P | 4.0 | 6.0 | 4.4 | ||
| H41W-64P | 6.4 | 9.6 | 7.04 | ||
| H41W-100P | 10.0 | 15.0 | 11.0 | ||
| H41W-16R | 1.6 | 2.4 | 1.76 | ≤275℃ | 硝酸，尿素等 |
| H41W-25R | 2.5 | 3.75 | 2.75 | ||
| H41W-40R | 4.0 | 6.0 | 4.4 | ||
| H41W-64R | 6.4 | 9.6 | 7.04 | ||
| H41W-100R | 10.0 | 15.0 | 11.0 | ||
| 止回阀设计标准 | GB/T12235-2007,GB/T12233, | ||||
| 止回阀检验标准 | GB/T13927-2008，JB/T9092-1999，API598-2009 | ||||
| 止回阀法兰标准 | GB/T9113-2010，JB/T79-1994，HG20592-2009 | ||||
H41H升降式止回阀 零件材料
| 零件名称 | 零件材料 | ||
| 阀体，阀盖 | WCB | 不锈钢CF8，CF3 | 不锈钢CF8M，CF3M |
| 阀芯 | 2Cr13 | 不锈钢304,304L | 不锈钢316,316L |
| 阀座 | 2Cr13 | 不锈钢304,304L | 不锈钢316,316L |
| 垫片 | XB450 | 金属缠绕垫，聚四氟乙烯 | 金属缠绕垫，聚四氟乙烯 |
| 螺栓 | 35CrMoA | 1Gr18NI9,1Cr17ni2 | 1Gr18NI9,1Cr17ni2 |
| 螺母 | 35,35CrMoA | 2Cr13 | 2Cr13 |
H41H升降式止回阀 外形尺寸
PN16，PN25，PN40单位：mm
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 190 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 77 | 78 | 80 | 85 | 95 | 105 | 120 | 130 | 140 | 155 | 180 | 215 |
订货须知：
止回阀参数：1公称压力，2公称通径，3阀门材料，4流通介质，5介质温度，6法兰标准
