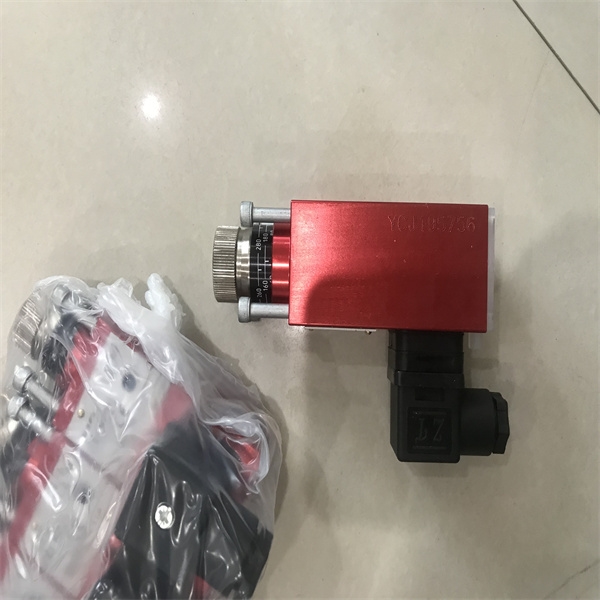

阿托斯ATOS液压阀 SDHE-07191  DC10S

AGAM型先导式溢流阀

两级，板式安装-ISO 6264标准，尺寸规格10,20和32通径。AGAM是座阀式两级压力溢流阀，适用于 液压系统中。在标准型号中，主阀②中的座阀芯①的先 导压力是由盖板④中的带保护帽的螺杆③调节 的，选择手轮⑤调节代替螺杆调节可按要求提 供。顺时针转动压力增大。有安全选项，即封住压力调节装置的形式 可供选用：/PED 选项符合PED 标准(97/23/CE) 设定压力：

AGAM-10=25   I/min    AGAM-20=25   I/min     AGAM-32=25   I/min

对于这种选项的，P,Q极限值参见资料。AGAM可以配装用于卸荷的电磁阀⑥(常 开或常闭型)而形成电磁溢流阀。安装面规格：ISO6264 标准，尺寸规格10,20,32通径。最大流量分别为：200,400,600l/min

最高压力为：350bar。3AGAM   型压力控制阀主要特性。安装位置；任意位置

安装面精度；表面粗糙度Ra0.4,平面度0.01/100(ISO 1101)。环境温度；从-20℃到+70℃

油液种类；符合DIN51524~535的液压油；其他介质见资料。推荐粘度；40℃时为15~100mm²/s(ISO VG15~100)。油液清洁度；符合ISO19/16标准(建议用25μm和β₂₅ ≥75的过滤器)

3.1油液温度；-20℃~60℃(标准密封和/WG密封);-20℃~80℃(/PE密封)。

                     比例伺服阀阀套结构

抗震设计，数字型，直动式，阀芯零遮盖，带位置传感器和失电保护位。

DLHZO-TEB,DLHZO-TES。DLKZOR-TEB,DLKZOR-TES

数字型伺服比例阀，直动式，阀套结构，阀芯 零遮盖，带位置传感器，可应用于各种位置闭 环控制，

集成放大器根据指令信号调节主阀开口度，出 厂预调可实现阀与阀之间的互换。

此类比例阀有：TEB 基本型，模拟参考信号和 USB 型接口连 接软件设置功能参数；

TES 全系列型，除基本型的放大器功能外还可 选的 P/Q 复合控制和总线接口，用于设置功能 参数、参考信号类型和进行实时诊断功能。数字式 TEZ 型（见技术样本 FS230）阀集成 闭环轴控制功能，TEB 型阀和 TES 型阀亦可 与分体式 Z-ME-KZ 数字式轴控制器配合使用 实现闭环轴控制功能（见技术样本 G340）。

阿托斯ATOS液压阀 SDHE-07191  DC10S
