当前位置：淮安市红旗仪表有限公司>> 罗茨腰轮流量计

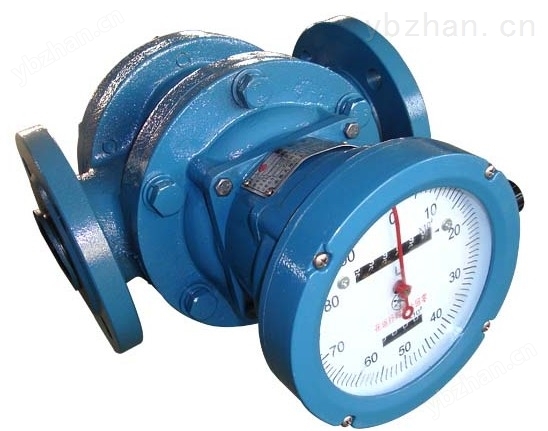

罗茨腰轮流量计简称腰轮流量计，主要用于对管道中液体流量进行连续或间歇测量的高精度计量仪表。它具有精度高、可靠性好、重量轻、寿命长、运行噪声低、安装使用方便等特点SMITH腰轮流量计可现场指示累积流量、瞬时流量，单次量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、232，485通讯、4-20mA+HART、MODBUS协议等。广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确计量。与Smith机械批控器或电子批控器组合，可实现不同型式的灌装，批控等能。 零部件名称 材料组代码 F1 F2 F3 F4 F5 铸铁 铸铝 石墨 不锈钢 铸钢 铸铁 铸铝 石墨 不锈钢 铸铁 不锈钢 石墨 铸钢 铸铁 不锈钢 石墨 不锈钢 石墨 不锈钢 壳体 ● ● ● ● ● 腰轮 ● ● ● ● ● 盖板 ● ● ● ● ● 轴承 ● ● ● ● ● ● ● ● ● ● ● 推 荐 使 用 条 件 工作压力<1.6MPa，介质要求清洁，对钢铁不具有腐蚀性的介质 工作压力>1.6MPa，介质粘度较差的液体（如汽油） 工作压力<1.6MPa，介质粘度较差的液体（如汽油） 工作压力<1.6MPa，不影响被测介质原有清洁度 酸、碱、盐、水等各种 公称通径 mm 液体粘度 3.0～150mPa.s 液体粘度 0.6～3.0mPa.s 液体粘度 3.0～150mPa.s 液体粘度 0.6～3.0mPa.s 15 0.25～2.8 0.5～2.8 0.5～2.8 0.83～2.8 20 0.25～2.8 0.5～2.8 0.5～2.8 0.83～2.8 25 0.6～6.8 1.2～6.8 1.2～6.8 2～6.8 40 1.6～18 3.2～18 3.2～18 5.3～18 50 2.5～28 5～28 5～28 8.3～28 80 6～60 12～60 12～60 20～60 80A 12～100 22～100 20～100 33.3～100 100 10～100 20～100 20～100 33.3～100 150 40～200 40～200 40～200 66.7～200 200 80～360 120～360 36～360 50～360 250 80～540 120～600 50～540 100～600 300 150～800 200～1000 140～800 200～1000 精度等级 0.5级 0.2级
流量计执行标准：NIST（*标准局专业标准）
ZBN12001-87《容积式流量计通用技术条件》
二、功能框图
三、主要零件材料组合
四：技术指标
允许基本误差:±0.1% 、±0.2% 、±0.5%
公称通径DN（mm）:15～300
公称压力PN（M.Pa）:铸铁（A）、不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3
铸钢（E）2.5、4.0、 6.3 、9.6
被测液体温度:
低温型：-40～ +60℃
常温型-10℃～ +80℃
中温型-10℃～ +200℃
高温型-10℃～ +300℃
被测液体粘度（mPa.s）:0.3～ 50000
管道连接:GB/T9118-2000（中国标准法兰）；NIST（美国标准法兰）；
BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；
现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）
9999,999.9 L（瞬时流量）
输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS
支持RS232、RS485通讯（任选）
防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65
流量范围（m3/h）
五、型号代码
1 | 2 | 3 | 4 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 | |||
基本型号 | 公称通径 | 准确度 | 压力级别 | 温度级别 | 显示形式 | 输出信号 | 批控形式 | 材料组别 | 接口形式 | 外供电源 | 内容含义 | |||
Smith2015/ |
|
|
| 史密斯罗茨腰轮流量计系列 | ||||||||||
| 1/8” |
|
| 1/8”--20”选择一种或以mm | ||||||||||
| 0.1 |
| 准确度0.1级（或0.2、0.5） | |||||||||||
|
| S1 | 公称压力0.6M.Pa | |||||||||||
| S2 | 公称压力1.0M.Pa | ||||||||||||
S3 | 公称压力2.5M.Pa | |||||||||||||
S4 | 公称压力4.0M.Pa | |||||||||||||
S5 | 公称压力6.3M.Pa | |||||||||||||
S6 | 公称压力6.3M.Pa | |||||||||||||
S7 | 公称压力10M.Pa | |||||||||||||
S8 | 公称压力15M.Pa | |||||||||||||
| M1 | 测量介质温度：-40～+60℃ | ||||||||||||
| M2 | 测量介质温度：-10～+80℃ | ||||||||||||
M3 | 测量介质温度：-10～+200℃ | |||||||||||||
M4 | 测量介质温度：-10～+300℃ | |||||||||||||
| N | 现场无显示 | ||||||||||||
| T | 现场显示累积流量 | ||||||||||||
I | 现场显示瞬时流量 | |||||||||||||
L | 现场显示单次流量（回零计数） | |||||||||||||
Y | 现场大字码回零计数器 | |||||||||||||
P | 脉冲输出 | |||||||||||||
| 4 | 4～20mA输出 | ||||||||||||
H | 4～20mA+HART协议 | |||||||||||||
V | 1～5V输出 | |||||||||||||
3 | 232通讯协议 | |||||||||||||
8 | 485通讯协议 | |||||||||||||
M | MODBUS协议 | |||||||||||||
| C1 | 史密斯机械批控器 | ||||||||||||
| C2 | 史密斯电子批控器 | ||||||||||||
|
| F1 |
| F1—F53见零部件材料组合表 | ||||||||||
| J1 | NPT 美国推拔管螺纹 | ||||||||||||
J2 | SPT英国标准管螺纹 | |||||||||||||
J3 | 中国标准法兰 | |||||||||||||
J4 | NIST美国标准法兰 | |||||||||||||
| V | 按5V、12V、24V、36V等填写 | ||||||||||||
