冶金用V锥流量计 返回列表页

冶金用V锥流量计：作为一种差压式流量计，其基本工作原理同其他差压式流量计相同。当介质在锥体的上游时，其压力为P1,当介质流过锥体的节流区时造成流束局部收缩，其流速增加，而静压力会降为P2。在管道及节流体直径一定的情况下，流动介质的流量越大，这个压力将也相应增大。P1和P2的信号经过取压口引到差压变送器上，通过测量它们的差压值，计算出管道中的流量。

冶金用V锥流量计技术参数：

1、 精度等级：0.5级， 1.0级
2、 重复性：±0.1%
3、 工作压力：≤40MPa（特殊可定做）
4、 工作温度：-30 ~ 700℃
5、 环境温度：-30 ~ 70℃
6、 量程比：15∶1 （zui高30∶1）
7、 管道内径：15 ~ 3000mm
8、 满刻度差压值范围：0.1KPa ~ 几十KPa
9、 输出信号：4 ~ 20mA
10、 供电电压：24V DC

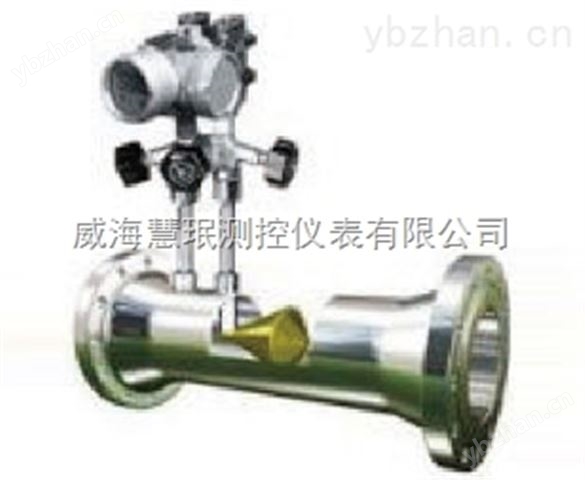

是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置，它是一种基于文丘里管测量原理，并集经典文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。

由于采用特殊的结构形式，它具有以下特点:

1、上、下游直管段要求较短:上游直管段长度为0-3d，下游直管段长度为0-1d。

2、精确度:±0.5%;重复性是0.1%;量程比达到15:1。

3、耐脏污、压损小。

4、具有流动调整和对流体的混合作用。

5、安装方便，是进行技术改造的理想的流量计;

6、免维护或维护工作量很小。
