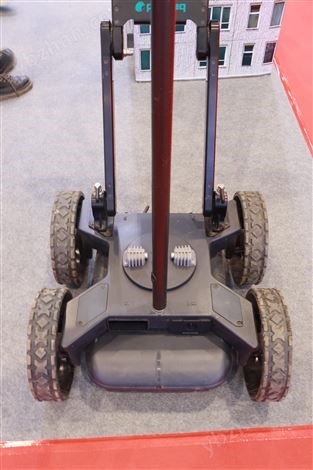

GS8000 探地雷达地下管线探测功能

1. 雷达技术：步进频率连续波 GPR。

2. 频率范围：40–3440 MHz。

3. 有效带宽：3200 MHz。

4. 最大穿透深度：10 m（电型 6m）。

5. 采样率：500 Hz。

6. 空间间隔：最大 100 scans/m。

7. 采集速度：最大 80 Km/h。

8. GNSS 接收器：多宽带 GPS + Glonass + Galileo + 北斗。

9. GNSS 实时 3D 精度：典型 1 - 5 cm。

10. 车轮编码器：2 个。

11. 密封性：IP67。

12. 工作温度：-10ºC 至 50ºC。

13. 工作湿度：<95% RH，非冷凝。

14. 最大扫查长度：最大 15Km。

15. 最大扫查面积：最大 80×80 m。

16. CPU：6 核，64 位。

17. 屏幕分辨率：最大 2732x2048 像素和 326 ppi。

18. 连接方式：Wi - Fi®(802.11a/b/g/n)，LTE/5G。

产品特点

1. 高分辨率成像：凭借宽频雷达技术，针对不同空间、距离及深度目标进行一体式优化，可提供不同深度层的高清成像数据，能成功检测到更小且间距较小的物体，最小探测目标尺寸可达 1cm。

2. 无需更换天线：一个天线即可实现 40 – 3440 MHz 频率范围，无需更换天线就能实现浅部、深部、大、小目标的探测，智能优化对小尺寸、间距紧凑、埋深更深的目标的分辨能力。

3. 实时定位与显示：可实时获得精准的 GNSS 定位，搭配液晶或视网膜显示屏，能实时调整显示设置，便于操作者现场迅速判定地下物体，还可绘制 3D 视图，目标物体深度可现场标定。

4. 高效便捷：一体式无线推拉车设计，极大节约硬件成本，且便于操作使用。采集速度快，最高可达 80Km/h，优化的数据采集和处理减少了办公室数据处理工作，数据检测完即可即时交付。

5. 适应性强：防护等级达 IP67，可适应平坦或粗糙的地形，工作温度范围为 - 10ºC 至 50ºC，工作湿度 < 95% RH（非冷凝），能在多种恶劣环境下正常工作。

6. 多功能软件：配备 Proceq 自主研发的多功能数据分析软件，支持 A 扫描、线扫描（非迁移视图和迁移视图）、区域扫描、实时切片视图 Pro、扩增实境等多种功能，还可进行现场注释，具备标签、标记、照片、注释、语音注释等功能，同时支持云存储、SEG - Y 导出、HTML 导出等多种数据导出方式。

地下公用设施工程检测和测绘地下公用设施

• 一个经过验证的过程结合了新的和现有的技术来准确地映射地下公用设施

• 它包含几个立的活动和专业的数据管理程序，包括定位、测量和绘图

• SUE的本质很简单...在工程师设计一个涉及挖掘的项目之前，工程师应该知道地下有什么结构和条件以及它们在哪里...在三个维度上...这些结构通常是公用设施，可能包括地下储罐、化粪池等

GS8000 主要势：分辨率。用于浅电缆和导管以及深层的管道检测

可对每条扫描线内的管道信号做标签记录，AI管线检出功能可根据您的标签记录自动生成管道三维图像。

大的3D软件。实时性。专家的理想选择。对所有人来说都是直观的。
