接近感应开关IS-QEP-N50-DP6-G00 返回列表页

接近感应开关IS-QEP-N50-DP6-G00接近开关是一种用于工业自动化控制系统中以实现检测、控制并与输出环节全盘无触点化的新型开关元件。是一种非接触型检测器件，又称无触点行程开关，它能在不与检测物体直接接触的情况下，通过感应方式实现对物体位置的检测和控制。与传统的机械式传感器相比，具有更高的灵敏度、更快的响应速度和更长的使用寿命，非接触检测还避免了对传感器自身和目标物的损坏，被广泛应用于各种工业场景。可以用以检测各种金属体，灵敏度高，频率响应快，重复定位精度高，瞬变过程短，输出功率大,急电特性好，工作稳定可靠，使用寿命长等优点。现已广泛用于，电厂、钢铁、冶金、铸造、水泥厂、矿山等高温自动化控制领域。通过硅胶特质的电缆及耐高温芯片安然无忧的为客户解决高温现场问题。

　　产品性能和特点

　　1、能检测各种金属物体，铜，铁

　　2、具有浪涌保护功能

　　3、外壳材料：不锈钢

　　4、防护等级IP67

　　5、使用进口芯片量产制造

　　6、小巧耐用，快速

　　7、检测距离，可靠，稳定

　　8、 全金属封装、耐高温、高防护等级、防碰撞、防腐蚀、耐酸碱。

　　红色LED显示可以检查传感器的状态。

　　经济并且简单的操作。

　　运用广泛，可替换小型开关和限位开关。

　　接近感应开关IS-QEP-N50-DP6-G00关键特性

　　坚固紧凑结构：具备良好的物理结构特性，能适应一定程度的外力冲击和复杂的安装环境，外壳材质多为不锈钢，可在苛刻环境中使用。

　　感应范围大：可以在相对较大的距离内感应到金属物体的接近，有效检测范围较广，其额定检测距离为50mm（型号中N50表示）。

　　快速开关频率：可以实现快速的开关动作循环，满足高速计数等对响应速度要求较高的应用场景。

　　安装灵活：适合安装在小空间内，满足不同的安装需求，连接方式方面，G00可能代表电缆出线或M12接插件（常见于工业传感器）。

　　性能稳定：稳定性高，检测距离较长，能持续、准确地进行检测工作，同时具备良好的抗干扰性。

　　使用寿命长：相比一般机械开关，具有更长的使用寿命，减少了更换成本和维护工作量。

　　型号代码解析

　　IFM的型号通常由多个部分组成，每个部分代表一个特定属性：

　　IS: 产品系列 - 代表“Inductive Sensor"（电感式传感器），这是IFM圆柱形电感式接近开关的系列代号。

　　Q: 外形尺寸 - 指传感器的外形和尺寸。Q 通常代表 M18 x 1 的圆柱形螺纹尺寸。这意味着传感器的螺纹部分直径为18mm，螺距为1mm。

　　E: 感应距离 - E 在此型号中代表 5mm 的标称检测距离。这是对于齐平安装的金属体（通常为ST37钢）而言。

　　P: 电气连接方式 - P 代表 带导线的插头连接。通常会附带一个预接线的M12插头，便于快速安装和更换。

　　N: 输出配置 - N 代表 NPN型 输出晶体管。这是一种常见的输出类型，在PLC连接中通常表示“漏型逻辑"（Sinking Output），即输出端在激活时接通到0V（GND）。

　　50: 外壳材料/特殊功能 - 50 通常指的不锈钢（V4A / 316L）外壳。这使得传感器具有非常好的耐腐蚀性，适用于食品、化工、清洗设备等苛刻环境。

　　D: 输出功能 - D 代表 常开 (NO) 触点。当检测到目标物时，输出开关导通（闭合）。

　　P6: 操作范围/电压 - P6 通常代表 10-30V DC 的宽电压范围操作。

　　G00: 附加选项/电缆长度 - G00 通常指版本，没有特殊附加功能。具体的电缆长度可能需要查看详细规格书，常见的是2米。

　　产品特性：

　　使用环境温度：-40℃~230℃

　　规格：M8，M12，M18, M30

　　麻城施迈赛采用放大电路一体化设计，内部采用进口元器件

　　使用寿命长、可靠性高、防水等级IP67，可在水中应用

　　典型应用：电厂、钢铁厂、水泥厂、冶金、玻璃等制造行业；

　　印刷胶装设备中胶料自动化添加控制；

　　机械的包装检测等

　　接近开关两线制

　　接近开关两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。

　　接近开关三线制引线有颜色标识

　　接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。

　　接近开关三线制接线，因为接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。如果是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。如果是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。

　　接近开关怎么判断是NPN型还是PNP型

　　由二极管的特性可知，P代表阳极（+）N代表阴极（-）。又因为二极管正向导体反向截止。三极管可以看作是由两个二极管组成。而又知道接近开关电源正极，它就相当于三极管的基极，因此以电源正作为出发点。用万用表的电阻档，红表笔接电源正，黑表笔分别接0v电源线和信号线，如果分别测量电阻很小，在交换表笔测量，如果分别测量电阻很大，那么可以此接近开关是NPN型，反之是PNP型接近开关。

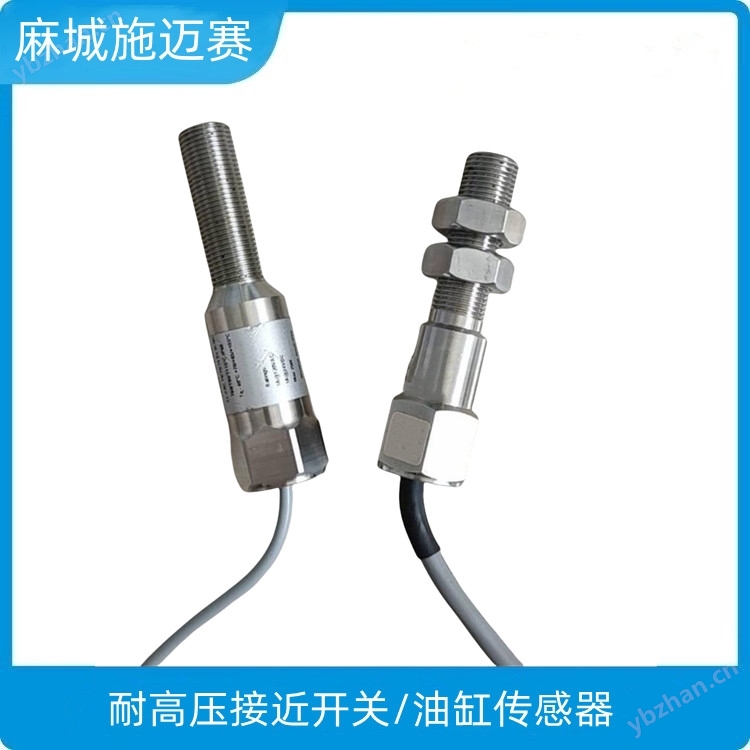

　　电感式接近开关IS-QEP-N50-DP6-G00圆柱形直流三线

　　产品主要特性总结

　　工作原理: 电感式。它通过产生一个交变电磁场来检测金属目标物。当金属物体进入这个磁场时，会在物体内部产生涡流，从而导致传感器内部的振荡电路振幅变化，进而触发开关信号。

　　检测物体: 仅能检测金属（如钢、铁、铜、铝等）。对不同金属的检测距离会有所不同（对钢，对铜、铝会缩短），具体需参考规格书的缩减系数。

　　检测距离: 5mm（针对钢标靶）。

　　外形尺寸: M18 x 1 螺纹。安装时需要开一个≥18mm的孔。

　　安装方式: 齐平安装（外壳的感应面可以与金属安装面齐平安装而不影响性能）。

　　输出类型: NPN， 常开 (NO)。

　　连接方式: 带M12插头的预接线电缆。

　　供电电压: 10-30V DC，兼容常见的24V直流工业控制系统。

　　外壳材质: 不锈钢 (V4A/316L)，抗腐蚀、耐清洗，适用于恶劣环境。

　　指示灯: 通常带有一个LED状态指示灯，用于显示电源和开关状态（通电常亮，触发闪烁或变暗）。

　　典型应用

　　由于其不锈钢材质和坚固的设计，这款传感器非常适合用于：

　　食品饮料加工设备

　　包装机械

　　机床和自动化设备

　　清洗系统

　　化工设备

　　任何需要高耐腐蚀性的工业场合

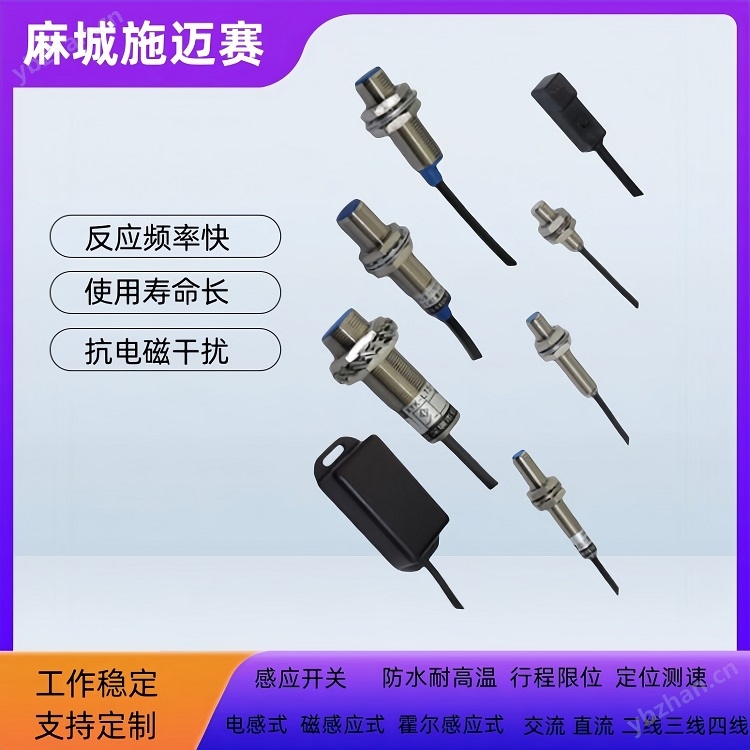

　　电感式接近开关IS-QEP-N50-DP6-G00圆柱形直流三线

　　接近开关IS-QEP-N50-DP6-G00工作原理

　　该接近开关的工作原理基于电磁感应。振荡器在传感器检测面产生一个交变电磁场，当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。振荡器振荡及停振的变化被后放大电路处理并转换成开关信号，触发驱动控制器件，这个电信号随后会被传输到控制系统，实现对目标物体的检测和定位。

　　接近开关IS-QEP-N50-DP6-G00应用范围

　　被广泛应用于各种机械、机床制造业、纺织、造纸、烟草、轻工、食品、化工、矿山、冶金、航空工业、电力保安、汽车工业、船舶交通运输、建筑等各行各业。如限位、定位检测，自动计数，测速，自动保护，工业量产自动流水线及微机信号，数控装置等应用。

　　接线说明 (对于NPN-NO型)

　　棕色线 (BN): 电源正极 (+24V DC)

　　蓝色线 (BU): 电源负极 (0V / GND)

　　黑色线 (BK): 输出信号线 (负载的一端接黑色线，另一端接+24V)

　　当传感器检测到金属目标时，NPN晶体管导通，黑色线（输出端）与蓝色线（0V）内部接通，形成一个到地的通路，从而向PLC或其他控制器提供信号。

　　接近开关选型相关参考

　　对于不同的材质的检测体和不同的检测距离，应选用不同类型的接近开关，以使其在系统中具有高的性能价格比，具体原则如下：

　　金属检测体：当检测体为金属材料时，应选用高频振荡型接近开关，该类型接近开关对铁镍、A3钢类检测体检测灵敏，对铝、黄铜和不锈钢类检测体，其检测灵敏度相对较低。若检测灵敏度要求不高时，可选用价格低廉的磁性接近开关或霍尔式接近开关。

　　非金属检测体：当检测体为非金属材料时，如木材、纸张、塑料、玻璃和水等，应选用电容型接近开关。

　　远距离检测：金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或超声波型接近开关。

　　接近开关技术指标检测参考

　　动作距离测定：当动作片由正面靠近接近开关的感应面时，使接近开关动作的距离为接近开关的动作距离，测得的数据应在产品的参数范围内。

　　释放距离的测定：当动作片由正面离开接近开关的感应面，开关由动作转为释放时，测定动作片离开感应面的距离

　　接近开关种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知"方法也不同，所以常见的

　　接近开关有以下几种：

　　1． 涡流式接近开关 这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时，使物体内部产生涡流。这个涡流反作用到接近开关，使开关内部电路参数发生变化，由此识别出有无导电物体移近，进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。

　　2． 电容式接近开关 这种开关的测量通常是构成电容器的一个极板，而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时，不论它是否为导体，由于它的接近，总要使电容的介电常数发生变化，从而使电容量发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通或断开。这种接近开关检测的对象，不限于导体，可以绝缘的液体或粉状物等。

　　3． 霍尔接近开关 霍尔元件是一种磁敏元件。利用霍尔元件做成的开关，叫做霍尔开关。当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。

　　4． 光电式接近开关 利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面（被检测物体）接近时，光电器件接收到反射光后便在信号输出，由此便可“感知"有物体接近。

　　5． 热释电式接近开关用能感知温度变化的元件做成的开关叫热释电式接近开关。这种开关是将热释电器件安装在开关的检测面上，当有与环境温度不同的物体接近时，热释电器件的输出便变化，由此便可检测出有物体接近。

　　6． 其它型式的接近开关 当观察者或系统对波源的距离发生改变时，接近到的波的频率会发生偏移，这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时，接近开关接收到的反射信号会产生多普勒频移，由此可以识别出有无物体接近。

　　接近开关使用和安装注意事项

　　1）在金属上安装接近开关时应预留一定空间，以避免该开关受到被检测物体之外的其他金属干扰而产生误动作。与感应面平行的金属应在距离感应面三倍的检测距离之外在接近开关轴线方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关直径为直径的圆柱体以外。

　　2）在同时安装两个或两个以上接近开关时为防止任意二者间相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍的检测距离并列安装时外圆柱面之间距离应大于三倍接近开关直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。

　　使用过程中应注意事项

　　1，被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关

　　2，用手拉拽接近开关引线会损坏接近开关，安装时好在引线距开关10厘米处用线卡固定牢固

　　3，不应用脚踏接近开关，安装时好设置保护罩壳

　　4，开关使用距离应设定在额定距离的2/3以内，以免受温度和电压影响，温度和电压的高低都将影响接近开关的灵敏度。

　　关于接近开关维护保养：

　　为了使接近开关长期稳定工作，和一般的控制机器一样，请进行下列定期检查

　　1.检测物体及接近开关的安装位置有无偏移、松动、变形等

　　2.配线接连部位有无松动、接触不良、断线

　　3.有无附粘金属粉尘等堆积物

　　4.使用温度条件、周围环境条件等有无异常

　　5.检测距离有无异常

　　 接近开关是一种具有机械运动部件不直接接触，能对位置的开关操作，当物体接近感应开关表面一定的距离，不需要机械接触，也不需要任何压力就能使开关动作，从而驱动直流电或给电脑（PLC）装置提供控制指令。接近开关是开关型传感器的一种（即无触点开关），它既有行程开关特性，同时也具有传感器的性能，性能稳定可靠，频率响应快，使用寿命长，抗干扰力强等，并具有防水、防腐蚀、防震的特点。
