壁挂式96芯ODF单元箱 安装配置介绍：
壁挂式96芯ODF单元箱
宁波普纬达【锐速】通信壁挂式96芯ODF单元箱 在业内有着较高的口碑，质量可靠，品质优异，这款壁挂式96芯ODF单元箱 拥有出色的外观设计，标准19英寸安装，壁挂式96芯ODF单元箱 箱体即通过冷轧，可以得到厚度更薄、精度更高的冷轧带钢和钢板，平直度高、表面光洁度高、冷轧板表面清洁光亮、
壁挂式96芯ODF单元箱 安装配置介绍：
壁挂式96芯ODF单元箱
壁挂式96芯ODF单元箱 安装配置介绍宁波普纬达【锐速】通信壁挂式96芯ODF单元箱 在业内有着较高的口碑，质量可靠，品质优异，这款壁挂式96芯ODF单元箱 拥有出色的外观设计，标准19英寸安装，壁挂式96芯ODF单元箱 箱体即通过冷轧，可以得到厚度更薄、精度更高的冷轧带钢和钢板，平直度高、表面光洁度高、冷轧板表面清洁光亮、易于进行涂镀加工、品种多，用途广，壁挂式96芯ODF单元箱 同时具有冲压性能高和不时效、屈服点低的特点，壁挂式96芯ODF单元箱 所以冷轧板具广泛的用途，壁挂式96芯ODF单元箱 主要应用于汽车、印制铁桶、建筑、建材、自行车等行业，同时还是生产有机涂层钢板的选材。能抵御剧变气候和恶劣环境的影响，外观优雅的弧度设计，向用户们*的展现出立体视角，一改你往日的平面视角。综合实力出众，*选购。宁波普纬达【锐速】通信壁挂式96芯ODF单元箱 质量过硬价格更实惠，性价比十足，喜欢的朋友赶快行动起来吧！
?
、ODF单元箱、ODF子框、ODF熔配单元箱、ODF箱体、12芯、24芯、36芯、48芯、72芯、96芯、144芯规格齐全、尺寸标准、也可以定做产品接口供应【LC、SC、FC、ST】
ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能,光缆终接功能,调线功能,以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活,安装适用简单,容易维护,便于管理,是光纤通信光缆网络终端,或中继点实现排纤,跳纤光缆熔接及接入*的设备。
产品介绍

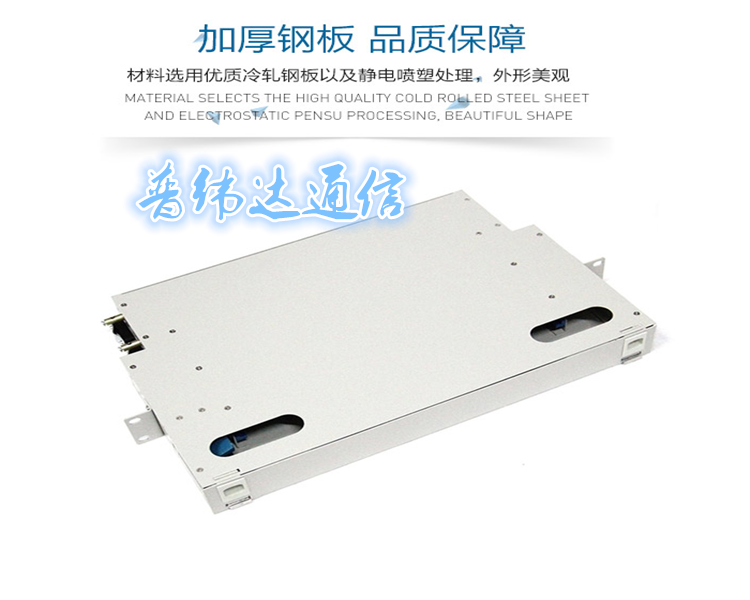

材质：壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑,外形美观,使用方便；所有的塑料部件采用的 材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能；材料的物理,化学性能稳定并且材料之间有良好的相容性；全部材料无毒,无腐蚀,对人体健康和其它设备*。
箱体颜色：灰色
规格：19寸标准安装ODF单元箱
机械性能：塑料件燃烧性能符合GB51697-85的规定；光缆光纤穿过金属板孔时装有保护套,纤芯,尾 纤的曲率半径大于37.5mm；光缆进入机箱,曲率半径大于光缆直径的15倍。
安装方式：既可装入配线架机柜,也可壁挂安装。
? 应用范围：适用于光纤到小区,光纤到大楼,远端模块局及无线通信的中小配线系统 ★ 备注：如需特殊规格可根据客户要求定做。

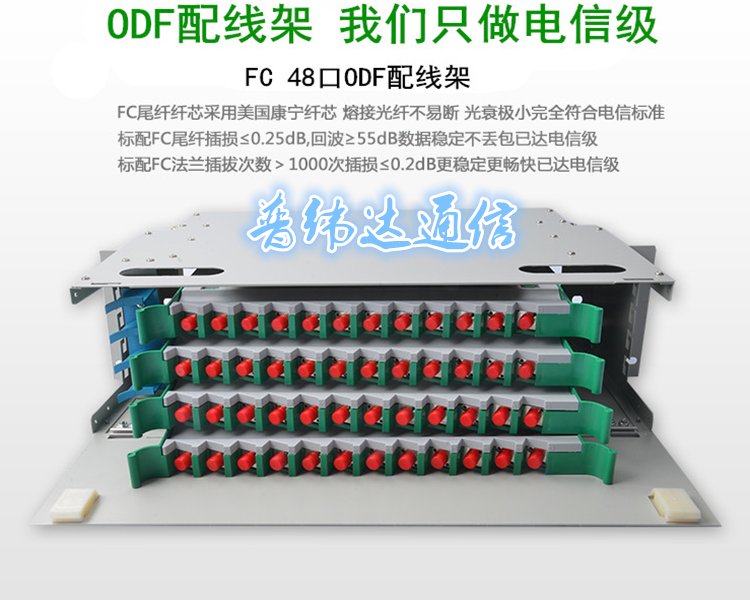

产品分类 ODF光纤配线架主要分为24芯,36芯,48芯,72芯,96芯。 产品结构 ODF单元箱由外壳,支撑架,集纤盘,固定装置及光纤接头保护件组成：
外壳：外壳方便开启,便于安装。
支撑架：内部结构的主体,用于内部结构的支撑；
集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤,可余留光纤的长度不小于1.6m,余 留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间； 固定装置：用于光缆护套固定,光缆加强构件固定和配线尾纤固定。光纤接头的保护采用热收缩保护管。
产品特点 1.标准单元结构尺寸,19英寸宽度,既可装入配线架机柜,也可以做壁挂安装。
2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺,光纤分配盘采用掺杂阻燃材料的塑料 材质,轻便灵活,又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

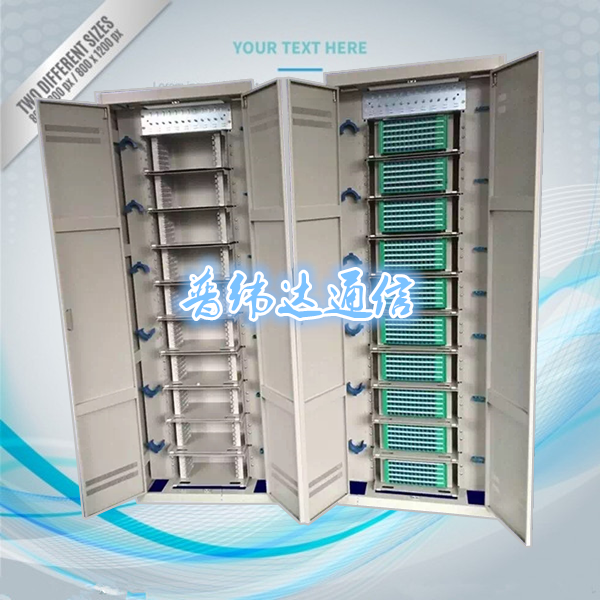

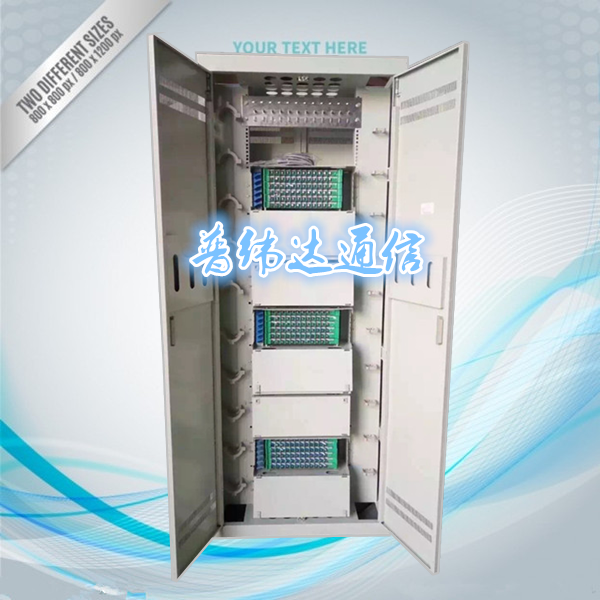

3.既可单独装配成光纤配线架,也可与数字配线单元,音频配线单元同装在一个机柜架内构成综合配线架。 具有光缆引入,固定和保护功能,光缆终端与尾纤熔接功能,调线功能和跳纤存储光缆纤芯和尾纤的存 储和保护功能等。

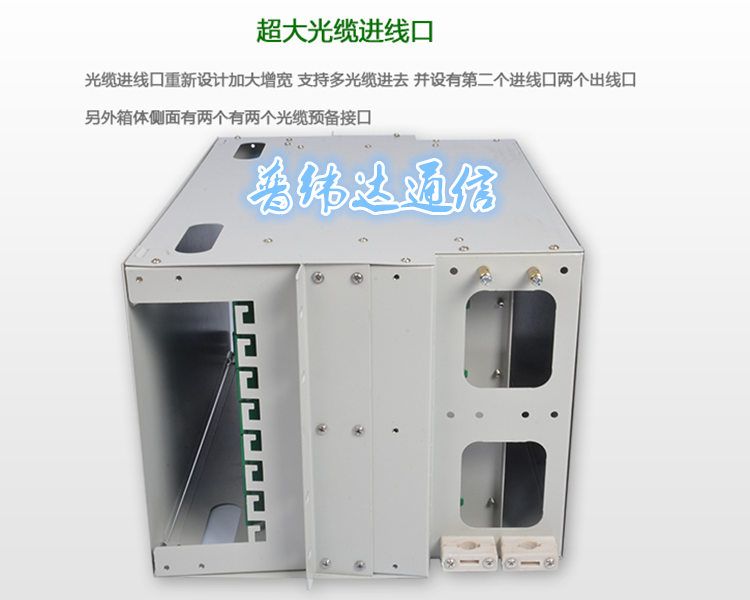

4.配线箱内采用抽屉式结构,操作时可抽出,完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经 光缆盘绕架引入分配盒；

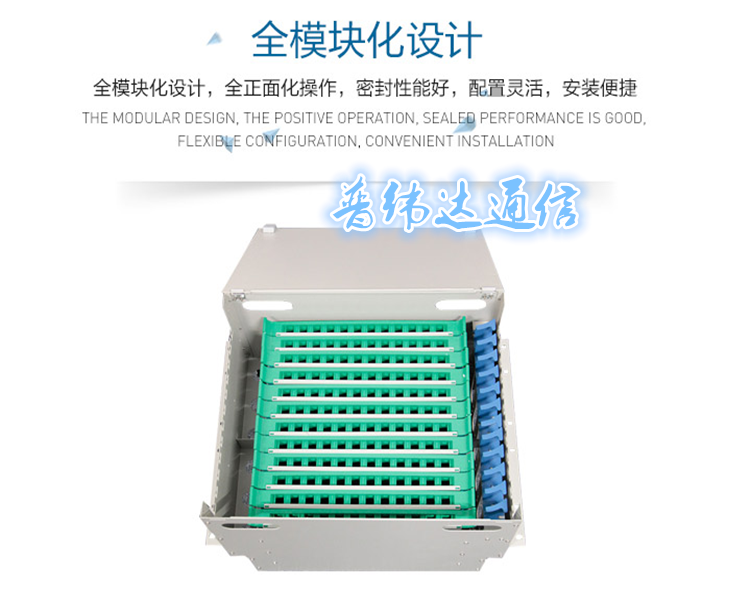

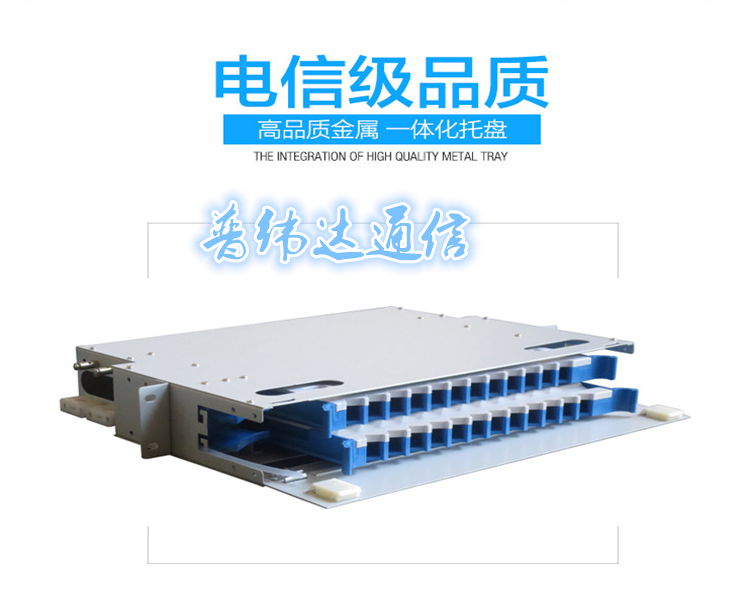

5.光纤分配盘结构为可开启上下层结构：开启上层,将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕*层,即可合起上层,尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住,即完成操作,将分配盘插入对应层位即可；
6.分配盒下面为跳纤存储盘由于各功能模块可分开操作,使用灵活方便。
7.可适用于FC,SC,LC,ST四种适配器。
8.可适用于带状,束状,非带状光缆。
使用条件 ? 工作温度：-10℃～ 40℃ ? 环境温度：－40℃～＋60℃ ? 贮存温度：-25℃～ 55℃ ? 相对湿度：≤85%（ 30℃） ? 大气压力：70Kpa～106Kpa
技术参数 ? 标准工作波长：850nm,1310nm ,1550nm ? 介入损耗：≤0.3dB,附加损耗变动量不大于0.2dB ,附加损耗变动量不大于5dB
? 回波损耗：PC≥40dB,UPC≥50dB,APC≥60dB ? 抗电强度：≥3KV(DC)/1min不击穿,无飞弧 ? 绝缘电阻：≥1000MΩ/500V(DC)寿命：≥1000次 ?
收容盘光纤弯曲半径：≥40mm ? 光纤活动连接器： 插拔500次后： 无机械损伤,插针表面无明显划痕
产品功能 1. 固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处 理,并对光纤进行分组和保护。
2. 容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
3. 调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器 与连接器应能够灵活插拔；光路可进行自由调配和测试。
4. 存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有 适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。
