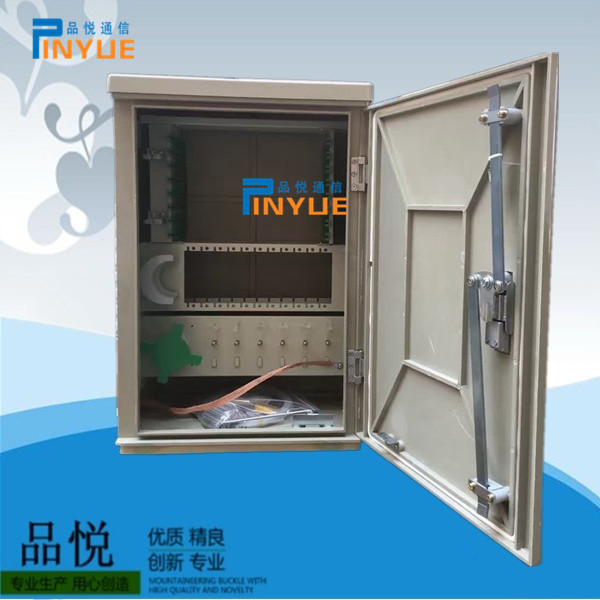

1440芯光纤交接箱图文概述详解、光缆交接箱规格尺寸、光缆交接箱厂家、光缆交接箱批发、{中国移动、中国电信、中国联通、中国广电、)(室外、落地式、户外、不锈钢、无跳接、免跳纤光缆交接箱)是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后,经固定、端接、配纤以后,使用跳纤将主干层光缆和配线层光缆连通。宁波市品悦通信有限公司专业生产:光缆交接箱,光纤分纤箱,光分路器箱,ODF光纤配线架,光纤快速连接器,PLC光分路器,光缆接头盒,光纤跳线,束状尾纤,光纤适配器系列光纤产品 。品悦通信的产品规格多样、款式新颖、品质*、工艺*、价格合理、交易便捷、服务完善、终身售后。品悦通信秉承以人为本、以质量为先、用优质的服务的精神理念。用每一个产品来诠释“真、善、美”的真谛! 可以*根据您的需求来订做。 品悦通信凭借雄厚的技术实力、完善的服务,品悦通信有限责任公司以“创新、高效、务实”的企业精神,以“求新、求变、求快”的发展战略,迎接光通信的美好未来。: - 、:474665107 – 225357557【宁波品悦科技有限公司】品悦连接世界!信息沟通心灵!品悦通信为适应中国电信、中国移动、中国联通、广电网络三网融合、FTTx的推广,品悦通信推出从(OLT)局端一直到用户桌面的FTTH、FTTX光配线网络解决方案。产品主要包括MODF光纤总配线架、室外通信机柜,三网合一光纤配线架,三网合一光缆交接箱,三网合一光纤楼道箱,ODF光纤配线架、网络机柜、光缆交接箱,光分路器箱,光纤分线箱,ONU光纤配线箱,光缆分线盒,光缆接头盒,光缆终端盒,冷接子,快速连接器,光纤跳线,配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。
配线容量(Max) | 配线容量(芯) | 外形尺寸(mm) | |||||
144芯-1152芯 | 144芯 | 288芯 | 432芯 | 576芯 | 720芯 | 1152芯 | (高)×(宽)×(深) |
1030*550*310 | |||||||
工作环境温度 | ﹣10℃~﹢40℃(室内);﹣40℃~﹢60℃(室外) | ||||||
环境湿度 | ≦85%(﹢30℃)(室内);≦95%(﹢40℃)(室内) | ||||||
大气压力 | 70kPa~106 kPa | ||||||
法兰(适配器) | 144个、288个、432个、576个、720个、1152个 | ||||||
尾纤 | 12条、24条、36条、48条、60条、96条 | ||||||
熔纤盘(12芯一体化托盘) | 12个24个、36个、48个、60个、96个 | ||||||
连接器损耗(插入重复 | ≤0.5db | ||||||
接地排耐电压水平 | ≥3000V(DC)/10mA/1min | ||||||
回波损耗 | pc≥40db, UPC≥50dB, APC≥60dB | ||||||
箱门开启角度 | 应不小于120° |
光缆交接箱是用于FTTX光缆通信网络中光缆端接、分配、调度、光信号分配,主要原料由SMC 纱、不饱和树脂、低收缩添加剂,填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲,在1965 年左右,美、日相继发展了这种工艺。我国于80 年代末,引进了*进的SMC 生产线和生产工艺。 SMC 具有*的电气性能,耐腐蚀性能,质轻及工程设计容易、灵活等优点,其机械性能可以与部分金属材料相媲美,因而广泛应用于运输车辆、建筑、电子/电气等行业中。)
特点:箱体可为前开门或前后开门,箱内有充足的布纤、贮纤空间,有足够的绕线盘挂线钩,方便用户操作。箱体采用优质不锈钢板作材料,并经电镀、喷塑处理,不仅具有良好的抗腐蚀、耐老化性能,而且箱体密封性能好,能抵受剧烈的气候变化和恶劣的工作环境,防护等级达GB4208中IP65级要求。箱体由高强度玻纤增强聚脂模压成型,具有良好的机械强度和抗腐蚀耐老化特性,而且重量轻。全模块化设计,采用12芯熔接配线一体化模块。可采用飞碟式直熔盘,体积小,直熔容量大。箱体底部高,空间大,便于光缆引入时,有更大的曲率半径,安装操作施工方便。光缆加强芯根据用户需要,也可采用光缆固定罩壳形式,适用于普通和带状光缆。接地方式:箱体共有二层地,一层为保护地,光缆加强芯与保护地相接。另一层为机架地,该两层地之间互不相通,分别通过各自的接地线通向机房大地。1440芯光纤交接箱图文概述详解产品特点:
1.采用SMC箱体和钣金箱体和不锈钢箱体,模块化结构,光缆的引入开剥、调度可实现全正面操作
2.一体式熔接储纤模块,可实现尾纤的全盘存,全停泊
3.能同时满足带状光缆与非带状光缆的使用需求
4.主干与配线端路由分开,可实现无交叉跳纤,调线、维护方便
1440芯光纤交接箱图文概述详解使用条件:
1.工作温度:-5℃+40℃ 相对湿度:≤90%(+30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃+70℃
3.光电性能:插入损耗≤0.2dB;附加损耗≤0.2B
4.回波损耗≥45dB;附加损耗≤5dB
5.插拔耐久性寿命>1000次
6.电气性能:绝缘电阻≥1000MΩ500V(直流电)
7.抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象
1440芯光纤交接箱图文概述详解适用性指标:
1.标称工作波长850nm1310nm1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
安装说明
本设备根据实际需要可落地或架空安装使用
1.落地安装:在预制的水泥基座上按说明书提供的安装尺寸预留4个
M12的地脚螺钉。安装时先打开设备门,将设备内底部的两边插销拔出,并打开设备底座面板,将设备放在水泥基座上,用螺母将底座内的底脚拧紧。安装完毕,合上底座面板,插好插销,锁紧面板。
2.架空安装:在架空站台上按说明书提供的安装尺寸预留4个14的孔,再将设备用M12螺母螺栓固定牢固。
纤的布放及光纤熔接
1.抽出终端熔接托盘,打开盖板。向上推起上层的熔接盘,然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2.将尾纤按图示在终端盘上盘绕固定好,(保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘,盘绕固定好后,用熔接盘固定凸台将
其固定在终端盘上。
3.将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定(保证弯曲处曲率半径大于40MM). 4.将光缆纤芯和尾纤根据熔接机的要求进行熔接,熔接点用热缩套管热缩保护后,置于溶解芯片上。所有纤芯熔接后,盖上盖板,推入熔接盘。
外形尺寸
交接箱外形尺寸不宜超过1600mm×1200mm×600 mm(高×宽×深),但应提供各种规格的详细尺寸。
箱体结构
箱体采用采用封闭式结构,其中交接箱要求采用双层结构箱体。
1、箱体装配结束后,金属件不得有毛刺,结构件不扭曲,箱体表面平整光滑、颜色均匀,不存在机械划伤痕迹、箱体各部件不得有明显色差。
2、保护接地处应有明显的接地标志。
3、机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。箱门开启角度不小于120°,箱体密封条粘结应平整牢固;配线箱箱门开启角度不小于110°,间隙应不小于3mm。
4、光缆引入时其弯曲半径应大于光缆直径的20倍。
5、光缆光纤及尾纤在设备内布放时,不论在何处转弯,其曲率半径应不小于30mm。
6、设备应有明晰、完善的标识和记录装置,用于方便地记录和识别纤芯序号或传输路由,且记录装置应易于修改和更换。
品悦通信设备有限公司:位于享有“通信产品生产基地”称号的浙江慈溪,在中国东海之滨、杭州湾南岸沿海经济发达地区的慈溪市观城工业区,有着得天独厚的原材料地理优势,是一家集研发、生产、销售为一体的专业制造通信设备企业。自创建年以来,品悦不断集力于新产品的开发和研制,凭着雄厚的技术和*的生产设备、在新产品的开发研制上取得了显着的成果,公司以优良品质,真诚信誉作为生存和发展的根本,并倡导环保,所有产品严格执行Bellcore TA-NWT-001209工业标准,均按照通信行业标准进行生产。品悦产品品种齐全、工艺*、*、价格合理,是国内外产品的理想选择。客户来自于电信、网通、移动、联通、电力、铁路等各个领域。专业的产品与服务得到行业内广大客商的首肯。
【品悦通信】产品售后服务
为创造品牌,提高企业度,树立企业形象,我公司本着“一切追求高质量,用户满意为宗旨'的精神,以“优惠的价格,zui周到的服务,可靠的产品质量'的原则向您郑重承诺:
一,产品质量承诺:
1, 产品的制造和检测均有质量记录和检测资料。
2, 对产品性能的检测,我们诚请用户亲临对产品进行全过程,全性能检查,待产品被确认合格后再装箱发货。
二,产品价格承诺:
1,为了保证产品的高可靠性和*性,系统的选材均选用国内或优质品牌产品。
2,在同等竞争条件下,我公司在不以降低产品技术性能,更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。
三,交货期承诺:
产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,我公司可特别组织生产,安装,力争满足用户需求。
四,品悦售后服务承诺:
1,服务宗旨:快速,果断,准确,周到,*
2,服务目标:服务质量赢得用户满意
3,服务效率:保修期内或保修期外如设备出现故障,供方在接到通知后,维修人员在24小时内可达到现场并开始维修。
4, 服务原则:产品保修期为十二个月,在保修期供方将免费维修和更换属质量原因造成的零部件损坏,保修期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
品悦销售地区:
辽宁省,吉林省,黑龙江省,河北省,山西省,陕西省,甘肃省,青海省,山东省,安徽省,江苏省,浙江省,河南省,湖北省,湖南省,江西省,福建省,云南省,海南省,四川省,贵州省,广东省。内蒙古,新疆,广西,西藏,宁夏省,北京市,上海市,天津市,重庆市。
