产品概述

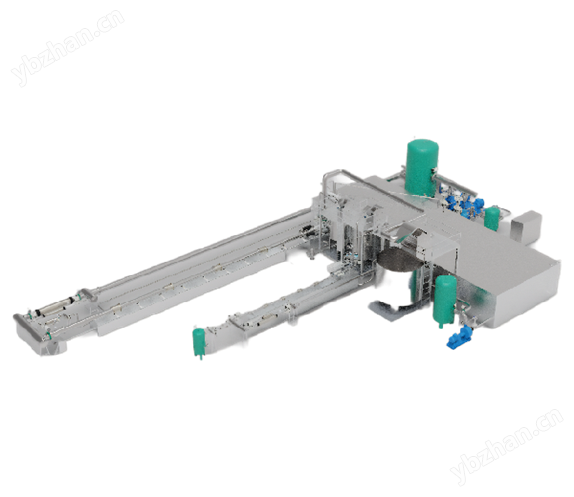

WCF型水流量标准装置主要由标准器组件、被检表组件、连接管路组件、水泵组件、缓冲水箱和控制系统等七大核心部分组成，装置采用静态质量法与标准表法相结合的复合计量体系，其中静态质量法作为液体流量计量的原级标准，兼具流量量值溯源与传递功能，可全面覆盖各类流量计（如电磁流量计、涡轮流量计、超声流量计等）及标准表的检定需求；标准表法则以高精度标准流量计为基准，实现对被检流量计的快速动态校准。两种方法通过独立运行与交叉验证机制，形成双重保障体系，显著提升计量数据的可靠性与溯源性。
主要特点
双法一体设计
静态称量法与标准表法共用核心管路及控制系统，结构简洁稳定、操作便捷、通用性强，易于适配未来检定规程升级需求。
高稳流与节能供水
采用大小泵组合+变频调速控制与稳流罐结合技术，限度抑制水源压力波动，显著提升装置流量稳定性，并实现高效节能。
关键状态可视化
管道排气点、电子秤排水阀、管路排水阀等关键位置采用“透明"结构设计，操作人员可直观监测是否存在漏水、漏气或排气不净等影响计量的异常状况。
高精度宽量程
具备高准确度等级和合理的量程配比，可同时满足高精度流量计检定及高R值（R=Q3/Q1）水表检定的要求。
全流程自动化
实现检定过程全自动化，包括信号采集、流量调节、测试条件判定、结果计算及报表生成，均由系统自主完成。
完善溯源链
以高精度工业电子秤作为主标准器，确保量值溯源可靠。标准电磁流量计可在本装置上进行自检，并通过系统软件进行二次修正，有效提升标准表法测量精度。
计算透明可追溯
计算过程严谨透明，数据库完整记录检定过程所有原始数据与计算结果，所有自动计算结果均可通过人工计算进行复核验证。
技术规格
1. 装置扩展不确定度：
静态质量法：Urel≤0.05%(k=2)、标准表法：Urel≤0.2%(k=2)；
2. 流量范围：（0.01～6000）m³/h；
3. 检表口径：DN10～DN600；
4. 适用范围：涡轮流量计、涡街流量计、质量流量计、电磁流量计、浮子流量计、超声流量计、科力奥利质量流量计、容积式流量计、差压流量计等；
5. 工作温度：（15～35）℃；
6. 工作介质：水；
7. 供电电源：3×380 VAC 50Hz；
