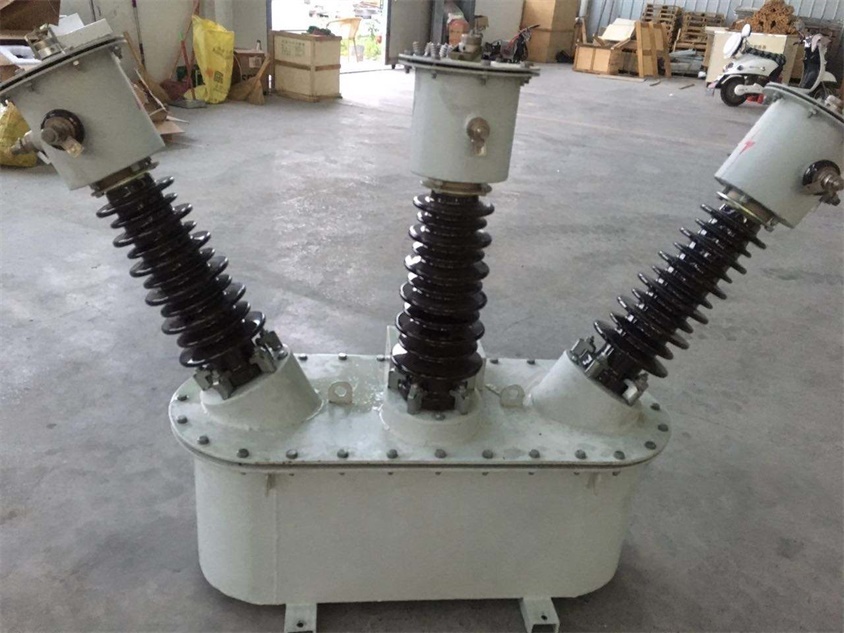

凉山州10kv高压计量箱JLS-12现货

概述

JLS是电压电流组合互感器。而组合互感器配带仪表箱，俗称高压计量箱，该系列产品用于50-60Hz的交流三相系统网络上，其电压等级有35kV、10kV、6kV。产品通过V/V连接组成三相电能测量装轩。仪表箱能够作分离装，以便安全及容易抄表，也可装在箱体的下面成为整体式。用户可以根据需要而自由选定。本产品为油浸自冷式，适应于户外(当然也适应于户内)、箱体内装有变压器油。

凉山州10kv高压计量箱JLS-12现货

使用环境条件

1、海拔高度不超过1000m；

2、环境温度：zui高＋40℃；日平均不超过30℃；低-25℃；

3、系统接地方式：中性点非有效接地系统；

4、大气条件：大气中无严重污秽。

凉山州10kv高压计量箱JLS-12现货

产品主要结构

1、本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。

2、电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。

3、电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。

4、通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。

高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。

仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。

凉山州10kv高压计量箱JLS-12现货

维护和保管：

1.对运行中的计量箱应作定期检查，如发现缺油或油劣化迹象，应立即过滤更换或补充新油。

2.计量箱在使用前需要妥善地保管在仓库内，仓库的温度为-25℃至＋40℃，相对湿度不大于85％，通风良好无腐蚀性气体存在。

订货须知：

在订购本型产品时，请详细说明下列项。

1.产品型号；

2.额定电压比；

3.额定电流比；

4.准确级；

5.产品使用环境；

6.单相计量或双向计量
