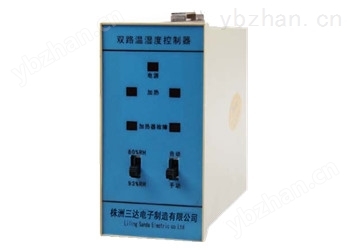

当前位置:株洲三达电子制造有限公司>>智能温湿度控制器>> SD-W300温湿度控制器(控制\四路)
SD-W300温湿度控制器最多可带两路温度传感器和两路凝露传感器,能够同时监控多个小环境的温度和湿度变化。本产品可用于高低压开关柜、箱式变电站、端子箱等。电力控制设备中,具有测量精度高和较强的抗力与加热除湿元件配合使用,达到环境温湿度控制的作用。
系列产品型号:
技术要求 | 两路温度两路湿度 | 两路温度 | 两路湿度 |
普通型 | SD-W300-2W2N | SD-W300-2W | SD-W300-2N |
强制加热断线报警 | SD-W300-2W2N/B | SD-W300-2W/B | SD-W300-2N/B |
型号 | 2W2N | 2W | 2N | ||
电源 | A220V±10%(50HZ) | ||||
测量 | 温度范围 | 0℃~100℃ | 0℃~100℃ |
| |
湿度范围 | 10%RH~98%RH |
| 10%RH~95%RH | ||
温控精度 | ±1℃ | ±1℃ |
| ||
凝露启控 | 93%RH或80%RH |
| 93%RH或80%RH | ||
设定范围 | 5℃~15℃ | 5℃~15℃ |
| ||
使用环境 | 温度 | -20℃~70℃ | |||
湿度 | ≤95%RH | ||||
加热触点功率 | AC220V 3A(双路) | ||||
报警触点功率 | AC220V 3A | ||||
抗震性能 | 10-15-10HZ 2g 3min | ||||
抗干扰 | 4.4kV/M | ||||
外形尺寸 | 140×60×120 | ||||
开孔尺寸 | 55+0.5×115+0.5 | ||||
耐压 | 2KV 50HZ 1min |
1、温湿度逻辑控制
A.温度:当所测环境温度低于5℃时,装置自动启动加热器进行加热,环境温度升至15℃时,装置自动停止加热输出。
B.凝露:当所测环境湿度高于凝露启控点93%RH时,装置自动启动加热器进行环境除湿,防止凝露产生,即凝露产生条件不再满足时,装置自动停止加热输出。
2、断线报警
当加热器发生故障无法满足加热要求,所发生故障的一路故障指示灯亮发出报警指示。同时,报警输出端子为常闭点。
3、手动强制加热
当环境温度过低或湿度过大,装置有手动开关拨至"手动"位置装置会进行强制加热,当不需要强制加热时再将开关拨至"自动"位置时,装置将恢复自动监控状态。
1、外形尺寸
2、接线图
传感器安装
凝露传感器和温度传感器为一体(一个盒内有一个温度和一凝露)外形如图所示传感器用两个∮4mm 螺丝固定
试验检查
1、按图接线
2、需强制加热时,按动手动按钮,则两路加热灯亮。
3、凝露传感器如果不用,其对应的接线端子必须短接。
4、试验凝露传感器时,应在控制器加电状态下,拿一杯冒热气的开水(或哈气)对着凝露传感器片刻,控制器上加热灯亮,加热器工作。说明控制器和凝露传感器工作正常。
三达温湿度控制器
主要应用领域:
■ 能源管理系统 ■ 工业自动化 ■ 小区电力监控 ■ 变电站自动化 ■ 孵化场合
■ 配电网自动化 ■ 智能建筑 ■ 智能型配电盘、开关柜 ■养殖行业 ■档案室、仓库
本仪表适用于高低开关柜、端子箱、箱式变电站等多种柜型。
●温湿度控制器订货须知
控制路数:一路或两路,还是多路
显示方式:基本型,还是数码管显示,液晶显示
通讯功能:是否要带RS485接口(Modbus协议)
控制电源:AC220V或者AC/DC220V
安装方式:导轨式或面板式(开孔尺寸要哪个规格的,导轨式用标准35mm导轨即可)
传感器线长几米(统一标配三米,超长订做的按1.5元/米计算)
特殊要求:可根据用户提供的功能参数在硬件或软件上进行调整,订做非标产品。
●售后服务
1、本公司对售出产品,质保一年,终身维修。
2、凡在一年质保期内,产品在正常使用情况下,有损坏者,我公司负责免费维修。
3、超过保修期维修,只收取成本费用。
