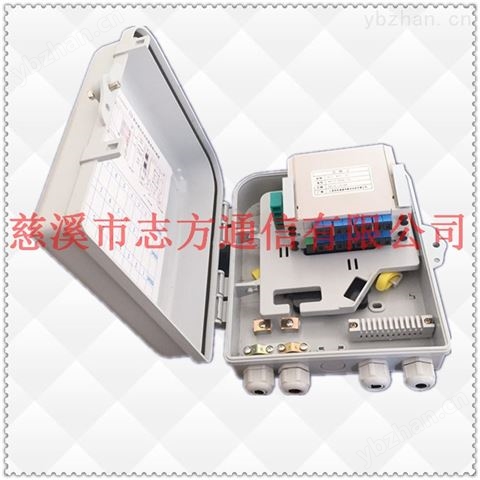

塑料1分32光分路器配线箱-工业现场总线

返回列表页
参  考  价面议
具体成交价以合同协议为准

产品型号ABC-PC

品       牌

厂商性质生产商

所  在  地宁波市

联系方式:丁兰查看联系方式

更新时间:2016-08-22 19:58:19浏览次数:134次

联系我时,请告知来自 仪表网

经营模式:生产厂家

商铺产品:1932条

所在地区:浙江宁波市

联系人:丁兰 (销售经理)

产品简介

塑料1分32光分路器配线箱志方FTTH塑料光缆分线盒概述:一:塑料光缆分线盒通俗名:【光纤分纤箱、光缆配线箱、光分路器箱、光纤直熔箱、光纤分支箱、光缆楼道箱】芯数:8芯12芯16芯24芯32芯48芯64芯72芯
二:特点及结构说明:
1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.

详细介绍

志方FTTH塑料光缆分线盒概述:

一:塑料1分32光分路器箱塑料光缆分线盒通俗名:【光纤分纤箱、光缆配线箱、光分路器箱、光纤直熔箱、光纤分支箱、光缆楼道箱】芯数:8芯12芯16芯24芯32芯48芯64芯72芯

二:塑料1分32光分路器箱特点及结构说明:
1:箱体采用PC/ABS合金材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.
三:塑料1分32光分路器箱主要技术参数(符合YD/T988-2007通信光缆交接箱要求)

1:工作温度:-40℃~+70℃;

2:储存温度:-40℃~+70℃;

3:工作湿度:≤90%(+30℃时);

4:大气压力:62Kpa~106Kpa;

5:绝缘电阻:接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC);

6:耐电压:接地装置与箱体金工件之间的耐电压不小于3000V(DC)/1min;

7:插入损耗:IL≤0.3dB (PC型); IL≤0.3dB (APC型);

8:回波损耗:RL≥40dB (PC型);RL≥50dB (UPC型);RL≥60dB (APC型);

9:互换性:≤0.2dB。
  10:接地耐电压水平不小于3000V(DC)/1min不击穿,无飞弧。
  11:外型尺寸: 尺寸:425*315*110(mm)
  12:重:3.3KG

光纤直熔箱光纤宽带箱,光纤熔配箱,光纤直熔箱,楼道光纤光分箱,楼道综合配线箱,FTTH综合配线箱,塑质光纤分线箱,光纤分光箱,光纤分纤箱,光纤楼道箱,光纤分光分纤箱,光纤楼道箱,光纤分线箱,光纤配线箱,个分配箱,光纤分路器箱

材质:冷轧板 SMC  ABS 不锈钢

型号:4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯

使用区:移动 联通 铁通 电信 广电FTTH FTTB FTTX FTTP

安装地方:壁挂式 楼道 室外 室内 抱杆式 入墙式家庭住宅

为适应市场需求设计的分纤(分光)箱,分为直熔型、适配器型光缆分纤箱和盒式、插片式光缆分光分纤箱。箱体材料采用优质冷轧钢、不锈钢或复合材料。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光,二级分光优势特别明显。并且引入了旁路纤接续功能。

直熔型体积小巧,配置多样,特别适合一级分光模式下,放置在楼道、弱电井等场合。

适配器型分纤箱除具有分配线功能,还预留分光功能,可灵活配置各种不同规格的盒式光分路器。

上联光缆:容量16-32光缆出纤:蝶形光缆接SC蝶形光缆尾纤或快速连接头至用户端。进缆方式:室内上进/下进、室外下进。

分纤(分光)箱:适用插片式适配器直接安装。

插片式光分路器箱,采用模块化设计,具有二个到四(八)个扩展槽位,将光分插片插入插槽即可。通过灵活的增加光分插片数量来实现端口的扩容,不同容量的光分模块具有通用性和互换性。另配置熔纤盘用于上联光缆的接续。尾纤的存储采用用适配器固定,实现了无跳接。箱体材料采用优质冷轧钢或不锈钢。产品主要适用在FTTH接入方式下的楼道分光点。适用于FTTH的一级或二级分光,二级分光优势特别明显。

产品规格如下:

产品名称

产品型号

ZF-GPX

产品规格

长*宽*高(mm)

备注

(安装方式)

12芯光纤配线箱

ZF-GPX12型

300*280*80(mm)

挂壁式/嵌入式/抱杆式

24芯光纤配线箱

ZF-GPX24型

350*300*100(mm)

挂壁式/嵌入式/抱杆式

36芯光纤配线箱

ZF-GPX36型

400*350*100(mm)

挂壁式/嵌入式/抱杆式

48芯光纤配线箱

ZF-GPX48型

400*400*120(mm)

挂壁式/嵌入式/挂杆式

72芯光纤配线箱

ZF-GPX72型

550*420*120(mm)

挂壁式/嵌入式/挂杆式

96芯光纤配线箱

ZF-GPX96型

600*600*120(mm)

挂壁式/嵌入式/挂杆式

108芯光纤配线箱

ZF-GPX108型

650*650*150(mm)

挂壁式/嵌入式/挂杆式

144芯光纤配线箱

ZF-GPX144型

650*650*150(mm)

挂壁式/嵌入式/挂杆式

塑料1分8光分路器箱【图片】:

塑料12芯光缆分线盒图片:

塑料1分16光分路器箱图片:

【专业供应:中国电信、中国移动、中国联通、中国广电】

光纤配线箱介绍:

技术参数:

分纤数(Max)

光分路器(模块)容量(个)

96芯~12芯

1×4

1×8

1×16

1×32

1×64

18/3

9/1

4/0

2/0

1/0

工作环境温度

-10℃~+40℃(室内);-40℃~+60℃(室外)

环境湿度

≤85%(+30℃)(室内);≤95%(+40℃)(室内)

大气压力

70kPa~106 kPa

光缆进入数量

1×2根(上、下进缆)

皮纤进入数量

6×2根(上、下进缆)

箱门开启角度

120°

接地排耐电压水平

≥3000V(DC)/10mA/1min

绝缘电阻
