名称 | 指令格式 （语句表） | 功能 | 操作数 |
字节移位指令 | SRB OUT，N | 将字节OUT右移N位，zui左边的位依次用0填充 | IN，OUT，N：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD IN和N还可以是常数 |
SLB OUT，N | 将字节OUT左移N位，zui右边的位依次用0填充 | ||
RRB OUT，N | 将字节OUT循环右移N位，从zui右边移出的位送到OUT的zui左位 | ||
RLB OUT，N | 将字节OUT循环左移N位，从zui左边移出的位送到OUT的zui右位 | ||
字移位指令 | SRW OUT，N | 将字OUT右移N位，zui左边的位依次用0填充 | IN，OUT：VW，IW，QW，MW，SW，SMW，LW，T，C，AC，*VD，*AC，*LD IN还可以是AIW和常数 N：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD，常数 |
SLW OUT，N | 将字OUT左移N位，zui右边的位依次用0填充 | ||
RRW OUT，N | 将字OUT循环右移N位，从zui右边移出的位送到OUT的zui左位 | ||
RLW OUT，N | 将字OUT循环左移N位，从zui左边移出的位送到OUT的zui右位 | ||
双字移位指令 | SRD OUT，N | 将双字OUT右移N位，zui左边的位依次用0填充 | IN，OUT：VD，ID，QD，MD，SD，SMD，LD，AC，*VD，*AC，*LD IN还可以是HC和常数 N：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD，常数 |
SLD OUT，N | 将双字OUT左移N位，zui右边的位依次用0填充 | ||
RRD OUT，N | 将双字OUT循环右移N位，从zui右边移出的位送到OUT的zui左位 | ||
RLD OUT，N | 将双字OUT循环左移N位，从zui左边移出的位送到OUT的zui右位 | ||
位移位寄存器指令 | SHRB DATA，S_BIT，N | 将DATA的值（位型）移入移位寄存器；S_BIT移位寄存器的zui低位，N移位寄存器的长度（正向移位=N，反向移位=-N） | DATA，S_BIT：I，Q，M，SM，T，C，V，S，L N：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD，常数 |
西门子电缆接头
电 话：（同号）
|
PS 307电源模块
概述
? 为S7-300/ET 200M提供电源
? 将120/230伏交流电压转变到所需要的24伏直流工作电压
? 输出电流2安、5安或10安
应用
---- S7-300需要24伏直流电源。
---- PS 307负载电源模块将120 或230伏交流电压转变为24伏直流工作电压。
---- 24伏直流电源用来为SIMATIC S7-300和传感器及执行元件供电。
结构
---- 电源模块安装在DIN导轨上(插槽1)，紧靠在CPU或IM 361 (扩展机架上) 的左侧。使用电源连接器 (已包括) 连接到的CPU或IM 361上。模块的前面板上有：
? 电源输出指示器用一个LED指示24伏直流输出
? 线电压选择开关一个带有保护罩的开关可用来选择120伏交流或230伏
交流线电压
? 24伏直流的on/off开关。前面板上还有由盖板保护着的
? 连接端子线电源电缆，输出电源电缆和保护接地可连接到这些端子上负载
电源也可采用下列适配器安装在35mm的DIN标准导轨上 (EN 50022)
? PS 307-1B和PS 307-1E各有一个适配器
? PS 307-1K有两个适配器
电 话：（同号）
使用STEP7可以对S7-300进行硬件组态，300系列PLC属于模块是PLC，它包括电源模块，CPU模块，接口模块，IO模块，通讯处理模块和功能模块等。进入STEP7的硬件组态画面，插入一个机架，其中1号槽只能放电源模块，2号槽为CPU模块位置，3号槽是接口模块，4号槽以后为其它模块位置。如果电源模块或接口模块没有使用，那么组态时相应的槽闲置不用。zui后将组态好的硬件配置编译下载即可。
硬件组态要与实际配置*在PLC组态时要注意，软件中硬件组态的配置要与实际使用的模块配置*，否则PLC不能正常工作。有的模块有版本的区别，注意区分，如果组态中没有所用模块型号，需要导入更新文件。非西门子公司产品的组态如果需要使用非西门子公司的产品那么在组态之前需要导入相应的GSD文件。下载组态时，使用西门子的编程电缆，在STEP7中点击下载即可。
SIMATIC S7-300 一种通用型PLC，能适合自动化工程中的各种应用场合，尤其是在生产制造工程中的应用。模块化、无排风扇结构、易于实现分布式的配置、以及用户易于掌握等 特点，使得在以下工业部门中实施各种控制任务时，成为一种既经济又切合实际的解决方案S7－300 是由各种模块部件所组成，各模块能以各种不同方法组合在一起。这标明可将控制体系设计成完整契合运用的须要。除了模块之外，用户其余所须要的就是一种 DIN 规范导轨。各模块装置在导轨上，并用螺丝固定。这种构造既牢靠又电磁兼容。背板总线集成在各模块上，通过将总线衔接器插在模块机壳的面前，使背板总线 联成一体。zui多8个模板可一起装在一个机架上（中心控制器÷ 扩展单元）。
CPU 的品种有各种不同性能层次的CPU 可供控制器运用。从规模普遍的基础功用 （指令履行，I÷O 读写，通过MPI 和CP模块的通信），集胜利能和集成I÷O 模块，到普遍的通信选项，因而总能有一种CPU 能满足用户的须要。指 令集S7－300的指令集蕴含350多条指令，包含普通STEP 5和TISOFT 的操 作指令。附加的功用不只省时又省存储器，例如二进制解决和32 位浮 点运算。在一切的顺序块中（FC，FB，OB）能运用整个指令。 集成体系功用能供给，例如，中止解决和诊断信息这样一类的功用。因为它们是集成在操作体系中，因而也省了很多RAM 空间。一般来说，对于初次使用PLC的用户或者是用于控独立设备(单机控制)的场合，配套日本产的PLC产品，相对来说性能价格比有一定的优势，入门也较 容易。对于系统规模较大、网络通信功能要求高、开放性好的分布式PLC控制系统，远程I/O控制系统，欧美生产的PLC可以为网络通信功能的发挥提供一定 的便利。当然，产品的与服务、价格等因素也是选择PLC时所必须考虑的问题。在PLC生产厂家确定后，PLC的型号主要决定于控制系统的技术要 求，在满足设备控制要求的前提下，必须考虑生产成本。从技术的角度考虑，以下指标是选择PLC型号时应引起注意的问题。
PLC可以采用本公司的三菱FX系列。

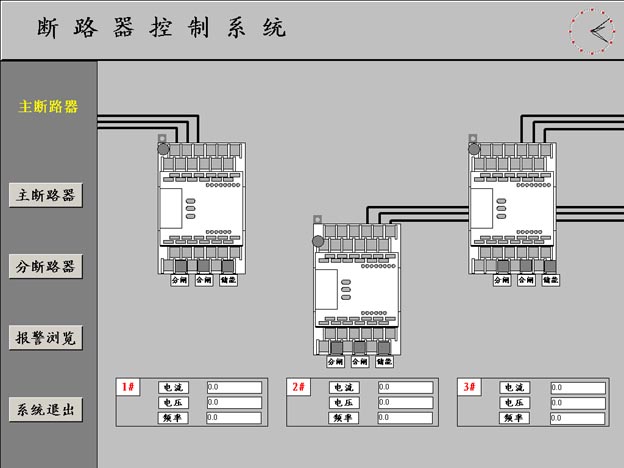

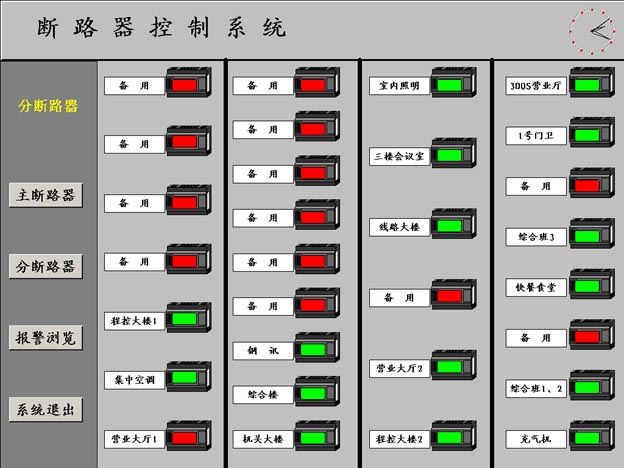

上位机可采用本公司具有雄厚技术力量的开物2000组态。
6ES7 307-1BA01-0AA0 电源模块(2A)
6ES7 307-1EA01-0AA0 电源模块(5A)
6ES7 307-1KA02-0AA0 电源模块(10A)
CPU
6ES7 312-1AE13-0AB0 CPU312，32K内存
6ES7 312-1AE14-0AB0 CPU312，32K内存
6ES7 312-5BE03-0AB0 CPU312C，32K内存 10DI/6DO
6ES7312-5BF04-0AB0
6ES7 313-5BF03-0AB0 CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7313-5BG04-0AB0
6ES7 313-6BF03-0AB0 CPU313C-2PTP，64K内存 16DI/16DO
6ES7313-6BG04-0AB0
6ES7 313-6CF03-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7313-6CG04-0AB0 CPU313C-2DP，64K内存 16DI/16DO
6ES7 313-6CF03-0AM0 CPU313C-2DP，64K内存 16DI/16DO组合件（6ES7 313-6CF03-0AB0+6ES7 392-1AM00-0AA0）
6ES7 314-1AG13-0AB0 CPU314,96K内存
6ES7 314-1AG14-0AB0 CPU314,128K内存
6ES7 314-6BG03-0AB0
通过 PROFINET IO 进行过程通信
SIMATIC S7-300 通过通信处理器或通过配备集成 PROFINET 接口的 CPU 连接到 PROFINET IO 总线系统。通过带有 PROFIBUS 接口的 CPU,可构建一个高速的分布式自动化系统，并且使得操作大大简化。
从用户的角度来看，PROFINET IO 上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。
可将下列设备作为 IO 控制器进行连接：
可将下列设备作为 IO 设备进行连接：
通过 AS-Interface 进行过程通信
S7-300 所配备的通信处理器 (CP 342-2) 适用于通过 AS-Interface 总线连接现场设备（AS-Interface 从站）。
更多信息，请参见通信处理器。
通过 CP 或集成接口（点对点）进行数据通信
通过 CP 340/CP 341 通信处理器或 CPU 313C-2 PtP 或 CPU 314C-2 PtP 的集成接口，可经济有效地建立点到点连接。有三种物理传输介质支持不同的通信协议：
可以连接以下设备：
特殊功能块包括在通信功能手册的供货范围之内。
