醋酸流量表-电磁流量计

返回列表页

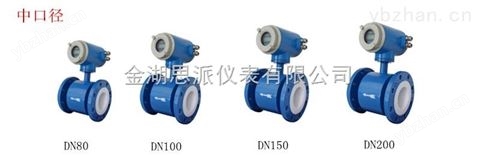

醋酸流量表-电磁流量计
醋酸流量表-电磁流量计
醋酸流量表-电磁流量计
醋酸流量表-电磁流量计
醋酸流量表-电磁流量计
参  考  价面议
具体成交价以合同协议为准

产品型号

品       牌

厂商性质其他

所  在  地淮安市

在线询价 收藏产品

联系方式：邹正伟查看联系方式

更新时间：2017-06-06 11:19:19浏览次数：165次

联系我时，请告知来自 仪表网

产品分类 品牌分类


    暂无信息

江苏思派仪表有限公司

经营模式：其他

商铺产品：2140条

所在地区：江苏淮安市

联系人：邹正伟 （经理）

询价 给他留言
产品简介
工作温度 0-120℃ 工作压力 0-2.5Mpa
公称直径 10-15000mm 精度等级 0.5
款式 电子带数显 适用介质 液体
温度范围 中温 转换器形式 一体式

醋酸流量表厂家、醋酸流量传感器、防腐型电磁流量计--金湖思派仪表有限公司

详细介绍

醋酸流量表厂家、醋酸流量传感器、防腐型电磁流量计--金湖思派仪表有限公司

产品概况：
SP-LDE醋酸流量表可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为Ｂ的工作磁场转换器将流量信号放大处理后，智能型防腐电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
应用领域转换器技术数据

由于其*的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保 、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量

技术参数

        ◆仪表精度：管道式0.5级、1.0级；插入式2.5级

        ◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

        ◆流速范围：0.5--10m/s

        ◆工作压力：6.5MPa以下

        ◆环境温度：-40℃～+80℃

        ◆介质温度：聚四氟乙烯衬里≤180℃ 、橡胶材质衬里≤65℃

        ◆防爆标志：ExmibdⅡBT4

        ◆外磁干扰：≤400A/m

        ◆外壳防护：一体化型： IP65；分 离 型：  传感器IP68(水下5米，于橡胶衬里)转换器IP65

        ◆输出信号：4～20mA.DC，负载电阻0～750Ω

        ◆通讯输出：RS485或CAN总线

        ◆电气连接：M20×1.5内螺纹，φ10电缆孔

        ◆电源电压：85～265V.AC、24±10%V.DC

        ◆zui大功耗：≤20W
技术数据

执行标准

JB／T 9248—1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

zui高流速

15m／s

精确度

DNl5～DN600

示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)

DN700—DN3000

示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)

流体电导率

≥5uS／cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5～DN150

DNl5～DN600

DN200～DN1000

DN700～DN3000

特殊订货

环境温度

传感器

—25℃—十60℃

转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

zui高流体温度

—体型

70℃

分离型

聚氯丁橡胶衬里

80℃；120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃；150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨

电极机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200～DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5～DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m

电极的选择

电极材料

耐蚀及耐磨性能

不锈钢0Crl8Nil2M02Ti

用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。

哈氏合金B

对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。

哈氏合金C

能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀

钛

能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。

钽

具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。

铂／钛合金

几乎能耐——切化学介质，但不适用于王水和铵盐。

不锈钢涂覆碳化钨

用于无腐蚀性，强磨损性的介质。

注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

电源

交流

85—265V，45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；

3行LCD宽视角、宽温、带背光显示；

第1行显示流量值；

第2行显示流量单位；

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；

2行LCD宽视角、宽温、带背光显示：

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行：显示流量。

内部积算器

正向总量、反向总量及差值总量。

安装与使用

1、对外部环境的要求
a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。
b、安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹及太阳曝晒，须有防潮和防晒措施。
c、流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。
d、为了安装、维护、保养、方便，在流量计周围需有充实的安装空间。
e、安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
2、对直管段的要求
为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度(也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装)。

管道安装类型安装示意图标准管道式
前直管道L后直管道S
水平管图a5D3D
弯管图b10D5D
扩口管图c10D5D
阀门下游图d10D5D
收缩管图e5D2D
汞下游图f15D5D
混合液图g30D3D
产品选型：
型号通径(mm)流量范围(m3/h)口径(mm)口径(mm)流量范围(m3/h)
SP-LDG15DN150.32-6.36SP-LDE/LCD450DN450286.13-5722.65
SP-LDG20DN200.57-11.30SP-LDE/LCD500DN500353.25-7065.00
SP-LDG25DN250.88-17.66SP-LDE/LCD600DN600508.68-10173.60
SP-LDG32DN321.45-28.94SP-LDE/LCD700DN700692.37-13847.40
SP-LDG40DN402.26-45.22SP-LDE/LCD800DN800904.32-18086.40
SP-LDG50DN503.53-70.65SP-LDE/LCD900DN9001144.53-22890.60
SP-LDG65DN655.97-119.40SP-LDE/LCD1000DN10001413.00-28260.00
SP-LDG80DN809.04-180.86SP-LDE/LCD1200DN12002034.72-40694.40
SP-LDG100DN10014.13-282.60SP-LDE/LCD1400DN14002769.48-55389.60
SP-LDG125DN12522.08-441.56SP-LDE/LCD1600DN16003617.28-72345.60
SP-LDG150DN15031.79-635.85SP-LDE/LCD1800DN18004578.12-91562.40
SP-LDE/LCD200DN20056.52-1130.40SP-LDE/LCD2000DN20005652.00-113040.00
SP-LDE/LCD250DN25088.31-1766.25SP-LDE/LCD2200DN22006838.92-136778.40
SP-LDE/LCD300DN300127.17-2543.40SP-LDE/LCD2400DN24008138.88-162777.60
SP-LDE/LCD350DN350173.09-3461.85SP-LDE/LCD2600DN26009551.88-191037.60
SP-LDE/LCD400DN400226.08-4521.60　　　
　　代号电极材料
K1316L
K2 HB
K3HC
K4钛
K5钽
K6铂合金
K7不锈钢涂覆碳化钨
　代号内衬材料
C1聚四氟乙烯F4
C2聚全氟乙丙烯F46
C3聚氟合乙烯FS
C4聚录丁橡胶
C5聚氨脂橡胶
　代号功能
E10.3级
E20.5级
E31级
F14－20Madc,负载≤750Ω
F20-3khz,5v有源，可变脉宽，输出有效频率
F3RS485接口
T1常温型
T2高温型
T3超高温型
P10.6MPa
P21.0MPa
P31.6MPa
P44.0MPa
D1220VAC±10％
D224VDC±10％
J1一体型结构
J2分体型结构
J3防爆一体型结构

一、安装地点的选择

    为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：

     ⑴尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。 　　

     ⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。

　  ⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。　　

     ⑷选择便于维修，活动方便的地方。

     ⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

二、安装要求

为了你正确的测量，在选择管道上位置时应注意以下几点要求：

     ⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。

     ⑵介质在安装位置应该满管流动，避免不满管及气体附着在电极上。 　　
     ⑶对于液固两相流体，采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。　　
     ⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道zui高点和出水口安装流量计。
     ⑸修改管道的安装方法: 当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足: 前直管段≥5DN,后直管道≥3DN(DN为管径) 。
     ⑹前后直管段为流量计前≥5DN，后端≥3DN。

关键词：流量传感器 电磁流量计 仪表 转换器 防腐电磁流量计
