一、汽车衡核心结构与技术特性

1. 秤体结构：采用 U 型钢或箱梁结构，材质为 Q345 高强度钢材，面板厚度≥12mm，整体刚性强，抗变形能力优异，最大形变≤2mm/10m，确保长期稳定性。
2. 传感器系统：配置 8-12 只数字式称重传感器，量程 20 吨 / 只，精度等级 C3 级，最大允许误差在≤0.02%，支持故障自诊断，确保称重准确性。
3. 数据传输系统：采用 RS485 总线或无线传输技术，传输距离≤100m，抗干扰能力强，数据传输速率≥9600bps，确保信号稳定可靠。

二、规范安装流程与技术要点

1. 基础施工规范：

• 地基承载力≥200kPa，避免沉降

• 基础平整度≤2mm/10m，确保秤体水平

• 预留排水通道，防止积水浸泡

• 接地电阻≤4Ω，保障电气安全

2. 安装操作流程：

• 秤体拼接：吊装各节段，调水平，误差≤2mm，螺栓紧固扭矩≥500N・m

• 传感器安装：定位垂直安装，误差角度≤1°，线缆引入接线盒，留 10-15cm 余量，防水密封

• 接线盒安装：固定于秤体内部，防潮处理，连接传感器线缆，确保接触良好

• 仪表安装：置于干燥通风处，距离秤体≤100m，连接电源与信号线缆

• 限位调整：横向、纵向限位间隙调整至 2-3mm，确保秤体自由活动，无顶靠现象

3. 安装后调试：

• 水平校准：调整秤体地脚，使水平仪气泡居中，确保受力均匀

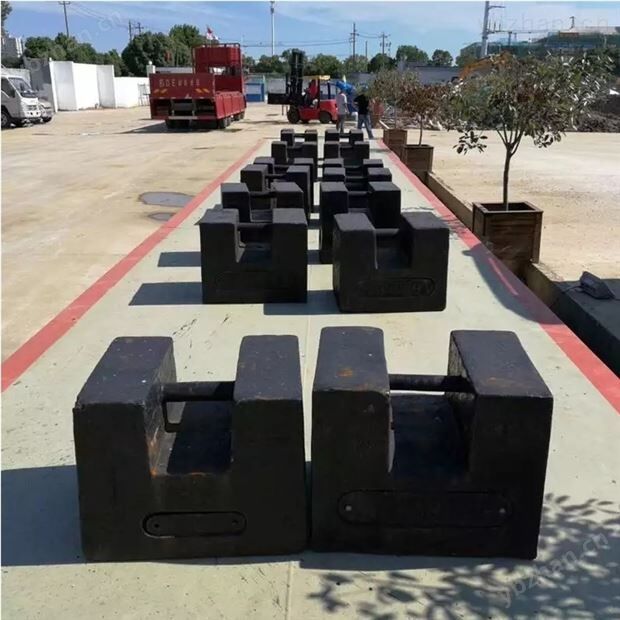

• 偏载测试：在秤体 8 个不同位置放置 20 吨砝码，示值误差≤50kg，确保各传感器受力均衡

• 量程校准：用标准砝码 (≥50 吨) 进行校准，误差≤50kg，符合规程要求

• 功能测试：测试去皮、累加、打印等功能，确保正常工作

三、常见故障诊断与排除方法

1. 称重不准故障：

• 检查秤体是否水平，限位是否顶靠，清除底部异物

• 测量传感器输出信号，异常传感器输出与正常传感器差异≥5%，需更换

• 检查接线盒是否受潮，用无水乙醇清洁内部电路板，更换防水胶套

• 重新校准，确保标准砝码精度与数量符合要求

2. 示值跳变故障：

• 检查传感器线缆是否破损、老化，接头是否氧化，及时更换

• 测量传感器绝缘电阻，≥5000MΩ，否则需干燥处理或更换

• 检查电源电压，确保稳定在 220V±10% 范围内

• 检查接地是否良好，排除电磁干扰

3. 无法称重故障：

• 检查电源是否正常，保险丝是否熔断，及时更换

• 检查传感器与仪表连接是否正常，线缆是否断路，修复或更换

• 检查仪表设置，确保参数正确，必要时恢复出厂设置后重新校准

• 检查秤体是否被异物卡死，清除障碍物

四、维护与周期管理规范

1. 日常维护：

• 每日清洁秤体表面与底部，清除杂物，防止卡滞

• 每周检查限位间隙，确保 2-3mm，无顶靠

• 每月检查传感器与接线盒，查看是否受潮、损坏

• 每季度校准一次，确保精度符合要求

2. 周期维护计划：

• 每半年进行一次全面检查，包括秤体结构、传感器、接线盒、仪表，紧固松动部件

• 每年进行一次周期检定，由法定计量机构执行，出具合格证书

• 每两年更换一次传感器密封件，防止进水受潮

3. 特殊维护要点：

• 雨雪天气后及时清洁秤体，检查排水系统，防止积水

• 高温季节检查仪表散热，确保正常工作

• 低温季节注意防冻，避免传感器线缆冻裂

• 雷电天气切断电源，防止雷击损坏设备

150 吨汽车衡的规范安装与维护是精准称重的基础，通过遵循科学的安装流程、实施规范的维护计划、快速排除故障，可有效保障汽车衡长期稳定运行，为贸易结算、物流管理与质量控制提供精准计量数据支撑。
