绝缘子基础知识和性能检验设备

      从历年经济增长与用电需求增长的量来看，经济增长量与用电需求量成正相关，近年来由于中国快速的经济增长及对基建和工业基础建设力度的增加，国内电力需求的增长十分显著。根据能源署2015年发布的世界能源投资展望，预计2014年到2035年，电力领域累计投资将达到16.4万亿美元，由此可见，电力行业尤其是输配电领域具有广阔而巨大的经济前景和发展潜力。

      电力系统是由发电、变电、输电、配电和用电等各个环节的子系统构成的。绝缘子作为特殊的绝缘控件，广泛应用在变电、输电、配电三个环节，在电力系统中起到重要作用。我国现阶段的许多电力工程，例如城乡电网的建设和改造、西电东送工程、电气化铁路建设工程以及特高压产品市场的启动不仅为绝缘子行业的发展提供了广阔的市场空间，同时也对行业产品市场提出了新的要求，促进了绝缘子产品市场结构的调整以及新技术的研发力度。

一、什么是绝缘子

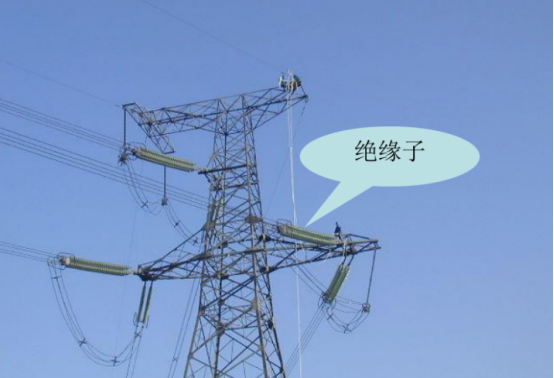

       绝缘子是安装在不同电位的导体或导体与接地构件之间的能够耐受电压和机械应力作用的器件，能够在架空输电线路中起到重要作用。绝缘子种类繁多，形状各异。不同类型绝缘子的结构和外形虽有较大差别，但都是由绝缘件和连接金具两大部分组成的。

二、绝缘子的作用和分类

      绝缘子在架空输电线路中有两个基本的作用：支撑导线与防止电流回地，而根据实际运用场景中不同的使用标准和性能要求划分，绝缘子有不同的分类，具体如下:

1、按照使用的绝缘材料的不同，可分为瓷绝缘子、玻璃绝缘子和复合绝缘子（也称合成绝缘子）；

2、按照使用电压等级不同，可分为低压绝缘子和高压绝缘子；

3、按照绝缘件击穿可能性不同，分为A型即不可击穿型绝缘子和B型即可击穿型绝缘子两类；

4、按结构，可分为柱式（支柱）绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子；

5、按应用场合，可分为线路绝缘子和电站、电器绝缘子。其中用于线路的可击穿型绝缘子有针式、蝶形、盘形悬式，不可击穿型有横担和棒形悬式。用于电站、电器的可击穿型绝缘子有针式支柱、空心支柱和套管，不可击穿型有棒形支柱和容器瓷套。

三、绝缘子的性能检验

       绝缘子是输电线路绝缘的主体，其作用是悬挂导线并使导线与杆塔、大地保持绝缘，在电力工程中，绝缘子不但要承受工作电压和过电压作用，同时还要承受导线的垂直荷载、水平荷载和导线张力，所以合格的绝缘子除了要有良好的绝缘性能，还应具有足够的机械性能。此外，为保证电力系统的正常施工和使用，绝缘子的技术标准还规定根据型号和使用条件的不同，需要对绝缘子进行各种电气的、机械的、物理的以及环境条件变化的试验，以检验其性能和质量。为满足各大电网公司、电力科学研究院、质检中心和电力检修中心的检测需求，万测电力事业部研发制造了一系列安全可靠、性能优良的检测设备。

1、HUT306E微机控制电液伺服万能试验机（用于测试绝缘子加电压状态的机电破坏负荷试验。）

万测HUT306E微机控制电液伺服万能试验机

2、BTT105A微机控制弯扭试验机（用于测试绝缘子弯曲和扭转试验（电子控制）。）

万测BTT105A微机控制弯扭试验机

3、BTT205B 微机控制弯扭试验机（用于测试绝缘子弯曲和扭转试验。）

万测BTT205B 微机控制弯扭试验机

4、ART605H微机控制绝缘子持久试验机（用于测试绝缘子常温和高低温环境下的持久试验。）

万测ART605H微机控制绝缘子持久试验机

5、PFT506W微机控制绝缘子压力试验机（检测法兰装配在绝缘子套管上时装配时的压力，同轴装配，装配旋转盘温度在+80℃，使得法兰温度和旋转盘温度基本相同。）

万测PFT506W微机控制绝缘子压力试验机

6、PFT506W微机控制压力挠曲试验机（用于测试绝缘子的压缩和挠曲耐受负荷试验）

万测PFT506W微机控制压力挠曲试验机

7、HDT205E避雷器疲劳试验机（主要用于避雷器和绝缘子的弯扭试验，疲劳试验。）

HDT205E避雷器疲劳试验机

8、LTM256D-E绝缘子密封性试验机（本机主要进行绝缘套管的密闭性和内压力测试。）

万测LTM256D-E绝缘子密封性试验机
