游标卡尺的读数、使用和维护保养及注意事项

来源：上海实润实业有限公司 2024年07月18日 10:59

游标卡尺的读数、使用和维护保养及注意事项

1、读数原理：

游标卡尺的读数机构是由尺身刻线和游标刻线两部分组成。尺身与游标的刻线分度间隔不同，通常尺身刻线分度间隔为1mm,游标刻线则根据其测量精度不同分为以下几种形式：
（1）分度值为0.1毫米，游标分度间隔为0.9毫米；
（2）分度值为0.1毫米，游标分度间隔为1.9毫米；
（4）分度值为0.05毫米，游标分度间隔为1.95毫米；
（5）分度值为0.02毫米，游标分度间隔为0.98毫米；（见后图a）
它的尺身刻线间隔为1mm，而游标刻线是在尺身49格刻线间隔间均分为50等分，故其刻线间距为49mm÷50=0.98mm，即尺身与游标刻线每格间相差1mm-0.98mm=0.02mm。

（3）分度值为0.05毫米，游标分度间隔为0.95毫米；

2、读数方法：

第一步：读出游标零刻线左边主尺上的毫米整数；
第二步：看游标的第几条刻线与主尺的刻线对齐，将游标上该刻线的序号乘上游标分度值（0.02或0.05），即得小数部分。也可以根据游标上标出的数字直接读出小数部分；
第三步：将毫米的整数与小数部分相加，即得被测尺寸读数。

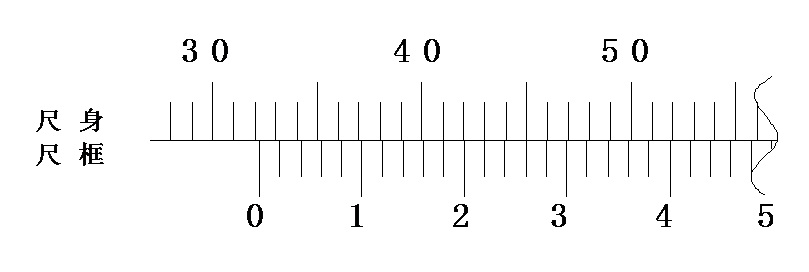

例如图b所示被测尺寸，由尺身刻线读得32mm，再沿游标刻线找出与尺身刻线对齐位置“2”的右侧一格，即表示该被测尺寸为32.22mm。

游标卡尺的读数、使用和维护保养及注意事项
