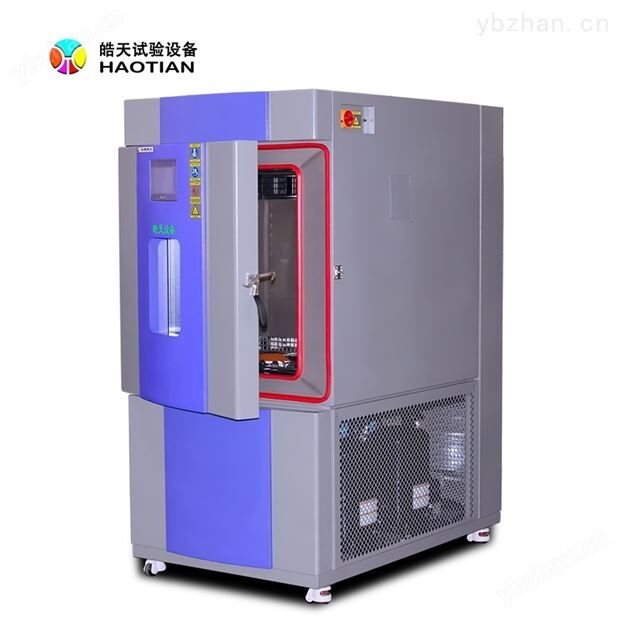

快速温变试验箱在芯片信号失真问题排查中的作用

在高度依赖半导体技术的今天，芯片的可靠性直接决定了电子产品的品质与寿命。半导体芯片在生产制造过程中，会因材料热膨胀系数差异、细微工艺缺陷等，潜伏下在温度剧烈变化时才会显现的故障。快速温变试验箱通过模拟温变环境，成为筛选缺陷、验证芯片可靠性的关键工具，其应用至关重要。

一、 核心应用：高应力筛选与缺陷激发

半导体芯片测试中，快速温变试验箱的核心任务是进行环境应力筛选（ESS） 和高加速寿命测试（HALT）。与传统缓慢温变不同，快速温变（如每分钟15℃至25℃甚至更高）能对芯片施加热应力。这种剧烈的热胀冷缩效应，会加速材料疲劳，使内部潜在的瑕疵——如硅晶圆微裂纹、键合线虚焊、封装材料分层、互连孔洞等——在极短时间内被充分激发并暴露为致命故障。这相当于在出厂前进行了一次“压力面试”，将早期失效的“弱芯片”提前剔除，确保交付产品的批次可靠性。

二、 验证设计裕度与工艺极限

除了筛选，快速温变测试还用于芯片的研发阶段。工程师通过HALT探寻产品的工作极限与破坏极限。通过不断提高温变速率和温度范围，可以暴露出芯片在设计或制造工艺上的薄弱环节，例如：

• 热匹配问题：不同材料（硅、金属、塑料）在快速温变下因膨胀系数不同产生的内应力。

• 信号完整性：温度剧变对晶体管阈值电压、互连线电阻的影响，可能导致时序错误和功能失效。

• 封装完整性：检验封装树脂、底部填充胶等材料抗热冲击的能力，防止分层开裂。

这些数据为改进芯片设计、优化封装工艺提供了至关重要的依据，从而从源头上提升产品的固有可靠性。

三、 测试的关键考量与挑战

在半导体测试中应用快速温变箱，需关注以下几点：

1. 温变速率精准控制：要求设备具备升温/降温速率和均匀性，以确保应力施加的准确性与一致性。

2. 负载热容影响：被测芯片及其负载夹具的热容量会显著影响实际温变速率，需在测试中予以补偿和评估。

3. 实时监测：必须在测试过程中对芯片进行在线通电监控（In-situ Monitoring），实时捕捉在特定温度点或因温变产生的瞬态故障，精准定位问题。

结论

总而言之，快速温变试验箱已不再是简单的环境模拟设备，而是贯穿于半导体芯片设计、制造、认证全流程的可靠性守护哨。它通过施加热应力，高效激发缺陷、验证极限，为芯片的高质量、高可靠性交付提供了技术保障，是确保从消费电子到航空航天等各领域用芯安全的关键一环。
