一、量块的应用场景

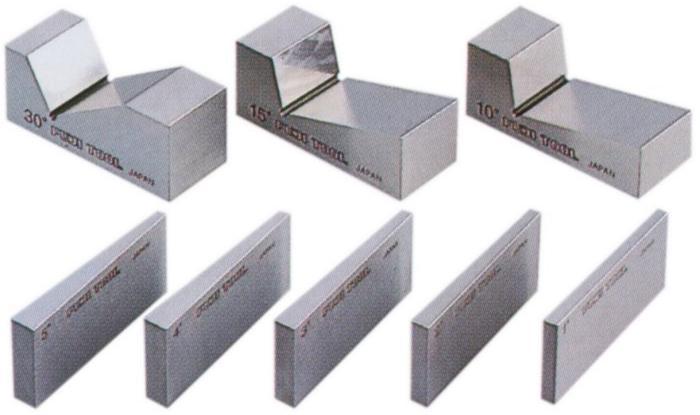

量块是几何量长度传递的基准实物量具，通过多个矩形截面的钢制或陶瓷块体组合成精确尺寸，用于高精度长度测量。主要应用于以下领域：
1. 机械制造与精密加工
  - 校准卡尺、千分尺等量具的示值误差，保障轴类、轴承、模具的尺寸公差（如±0.001mm）。
2. 计量机构与实验室
  - 作为长度标准器，传递量值至工作计量器具（如00级量块用于省级计量院检定精密仪器）。
3. 航空航天与汽车工业
  - 检测发动机零件（曲轴、涡轮叶片）的尺寸一致性，满足高温高压工况的安全要求。
4. 科研与光学制造
  - 校准干涉仪、测长机，支撑半导体光刻机零部件、光学镜片的微米级加工。

二、计量检定校准的意义

1. 保障量值溯源性


• 量块是长度测量的源头标准，定期检定确保其偏差符合等级要求（如1等量块长度变动量≤0.05μm），避免因磨损或变形导致产业链测量失准。

2. 合规性强制要求


• 满足ISO/IEC 17025、ISO 9001等体系对标准器的强制周期检定要求，规避审计风险。

3. 延长设备寿命与经济性


• 通过检定识别锈蚀、划痕等损伤，及时研磨修复（仅限表面轻微损伤），避免整套报废（高精度量块单价可达万元）。

三、检定校准流程（依据JJG 146-2011）

1. 前期准备

• 环境要求：温度20±0.5℃（00级）、20±1℃（1-3级），湿度≤65%RH，恒温≥24小时。

• 标准设备：


• 激光干涉仪（0-1等量块）、接触式干涉仪（2-3等量块）；

• 标准平晶（平面度检测）、恒温室（控温±0.1℃）。

2. 检定步骤

| 项目               | 操作要点                                                                 | 技术指标          |
|------------------------|----------------------------------------------------------------------------|---------------------|
| 外观检查           | 测面无锈蚀划痕、倒棱均匀、标识清晰（标称值、级别）                          | 无影响精度的缺陷    |
| 截面尺寸与连接孔   | 游标卡尺测量，公差±0.2mm                                                   | 符合规程表1         |
| 平面度与研合性     | 平晶干涉法检测，0级量块平面度≤0.05μm；与平晶研合后无光隙                     | 无彩色干涉条纹      |
| 长度变动量         | 测量面上5点长度最大值与最小值之差（如1等量块≤0.05μm）                      | 符合规程表6         |
| 中心长度偏差       | 激光干涉法测量实际长度与标称值偏差（如K级量块允许±0.2μm）                  | 符合规程表7         |
| 长度稳定度         | 对比历年数据，计算年变化量：$$ l_A = frac{|l_2 - l_1|}{Y} $$（Y为年数） | 年变化≤0.02μm（00级） |

注：检定需增加线膨胀系数（钢：11.5×10⁻⁶/℃）、硬度（≥800HV）测试。

四、技术要求（JJG 146-2011核心指标）

1. 精度等级划分

| 类型 | 等级      | 长度偏差允许范围 | 适用场景                     |
|----------|--------------|---------------------|----------------------------------|
| 按级 | 00、0、1、2、3、K | 00级：±0.02μm       | 出厂标称值使用（便捷）           |
| 按等 | 1~5等        | 1等：实际值+不确定度 | 需修正值的高精度场景（如计量院） |

2. 关键性能要求

| 参数           | 00级要求    | 1级要求      | 测试方法         |
|--------------------|----------------|-----------------|---------------------|
| 平面度         | ≤0.05μm       | ≤0.10μm        | 平晶干涉法          |
| 长度变动量     | ≤0.05μm       | ≤0.16μm        | 5点激光扫描         |
| 研合性         | 与平晶无光隙   | 允许微弱光隙     | 目视+白光干涉       |
| 稳定度         | ≤0.02μm/年    | ≤0.05μm/年     | 历史数据比对 |

特殊要求：
 - 陶瓷量块：线膨胀系数需按厂家数据修正（无数据时默认9.5×10⁻⁶/℃）；
 - 长量块（>100mm）：必须水平支撑于艾利点（距两端0.211L），避免重力弯曲。
