带RS485通讯电子秤与三菱PLC对接的关键步骤与配置

硬件连接与协议匹配

接口确认

需确保电子秤和三菱PLC均支持RS485接口及Modbus RTU协议（部分电子秤需定制支持Modbus，如苏州煜景衡YJH-T YJH-A电子秤）。三菱PLC需通过RS485扩展模块或集成接口实现通信。

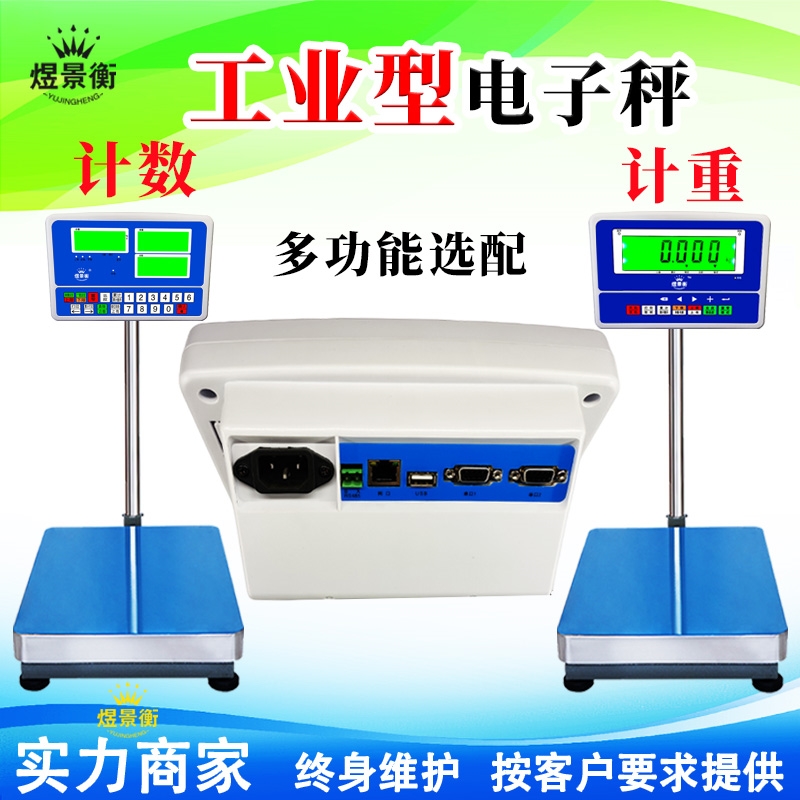

苏州煜景衡品牌YJH-T7 YJH-A7 YJH-B7 YJH-T YJH-A YJH-B工业系列推荐

接线规范

使用带屏蔽层的双绞线连接PLC与电子秤的A/B端子，确保共地以减少干扰。多设备组网时需终端电阻（120Ω）匹配。

软件参数配置要点

基础参数统一

参数项典型值备注

波特率9600bps需与电子秤手册一致

数据位/停止位8位数据位，1位停止位

从站地址1-247避免多设备地址冲突

带RS485通讯电子秤如何对接三菱PLC

三菱PLC设置

通过GX Works2配置通信格式（如FX系列设置为“RS485 无协议模式”），并编写初始化程序（如通过FROM/TO指令配置模块）。

数据交互实现方式

请求-响应机制

PLC发送Modbus读指令（03H功能码），电子秤返回包含重量、状态的数据帧。例如：

请求帧：01 03 00 00 00 02 C4 0B（读取地址0000的2字节数据）

响应帧：01 03 04 00 01 F4 80 7F（重量值0x0001F480 = 100,000 g）。

程序开发要点

定时发送查询指令（建议周期≥100ms）

校验接收数据的CRC校验码

解析数据帧提取有效重量值（注意字节序转换）。

常见问题与优化建议

通信不稳定排查

干扰问题：增加屏蔽层接地、降低波特率至4800bps

数据错误：检查电子秤“稳定传输”模式是否启用（仅稳定后发送数据）

PLC无响应：确认扩展模块电源及接线极性5。

性能优化

采用轮询机制读取多台电子秤，避免并发请求冲突；使用PLC的中断处理功能提升实时性6。

替代方案参考

若PLC不支持Modbus，可选用：

模拟量转换：电子秤输出4-20mA信号，PLC配置模拟量模块

无线扩展：通过蓝牙/Wi-Fi模块（如西门子SCALANCE W）实现移动场景通信。

选型与兼容性建议

优先匹配PLC原生协议：

三菱FX系列：RS485无协议+Modbus RTU（需程序解析）

西门子S7-1200：直接支持Modbus RTU主站功能

老旧设备：采用4-20mA模拟量方案（精度≤0.1%FS）。

通过以上步骤，可实现电子秤与三菱PLC的稳定数据交互，适用于生产线称重监控、仓储计量等场景。实际部署中需结合设备手册调试，并进行72小时稳定性测试
